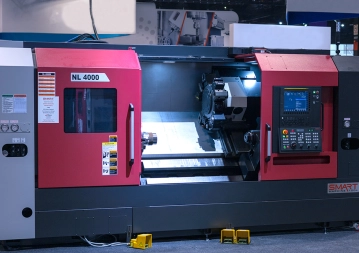

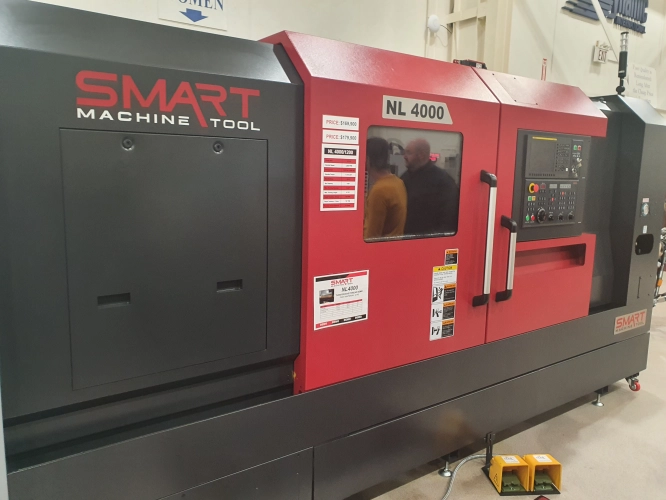

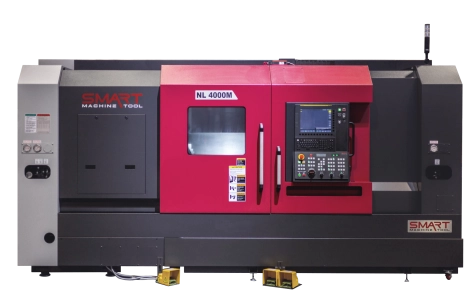

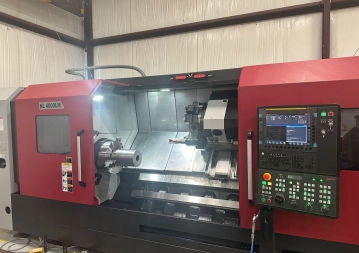

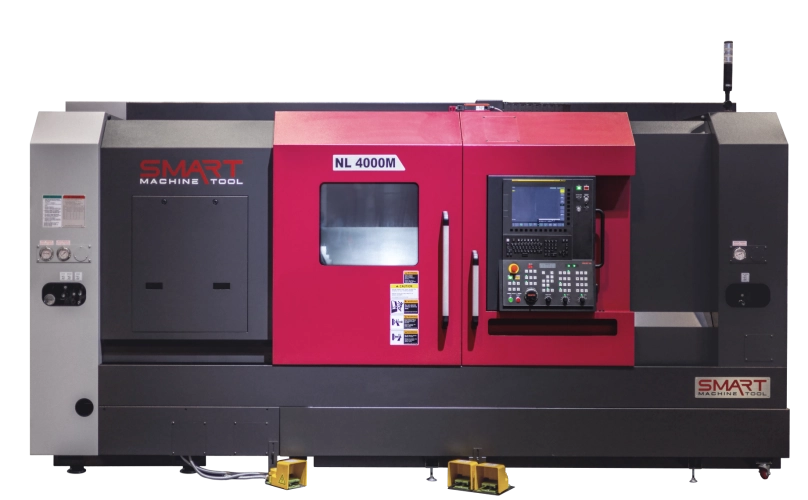

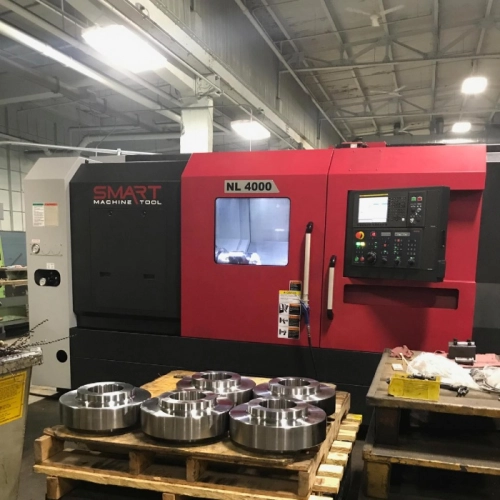

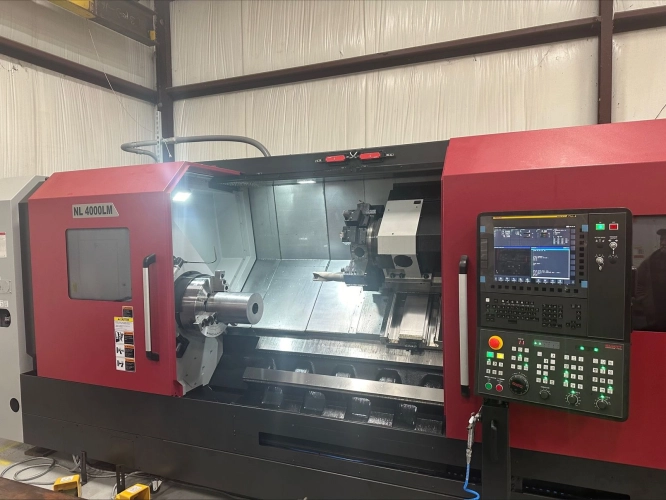

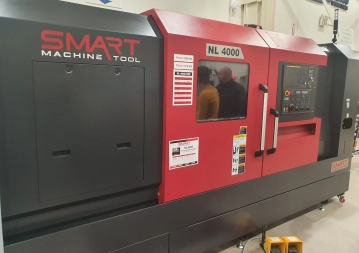

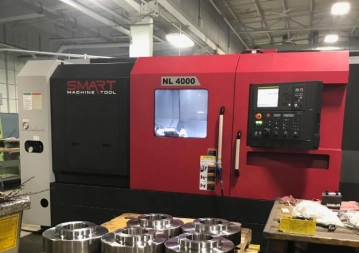

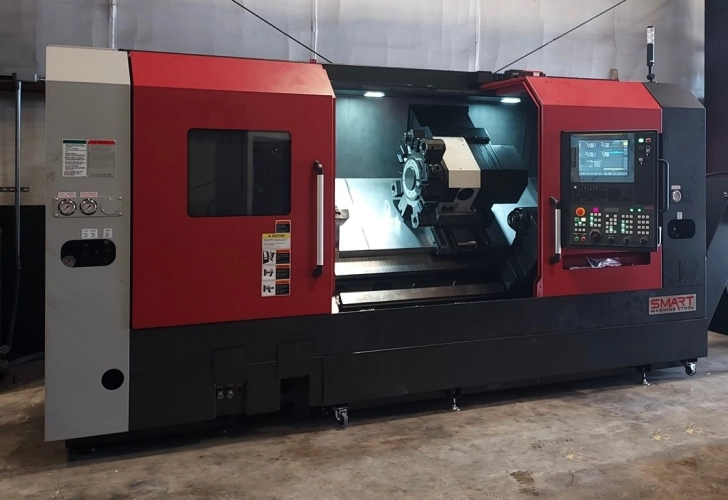

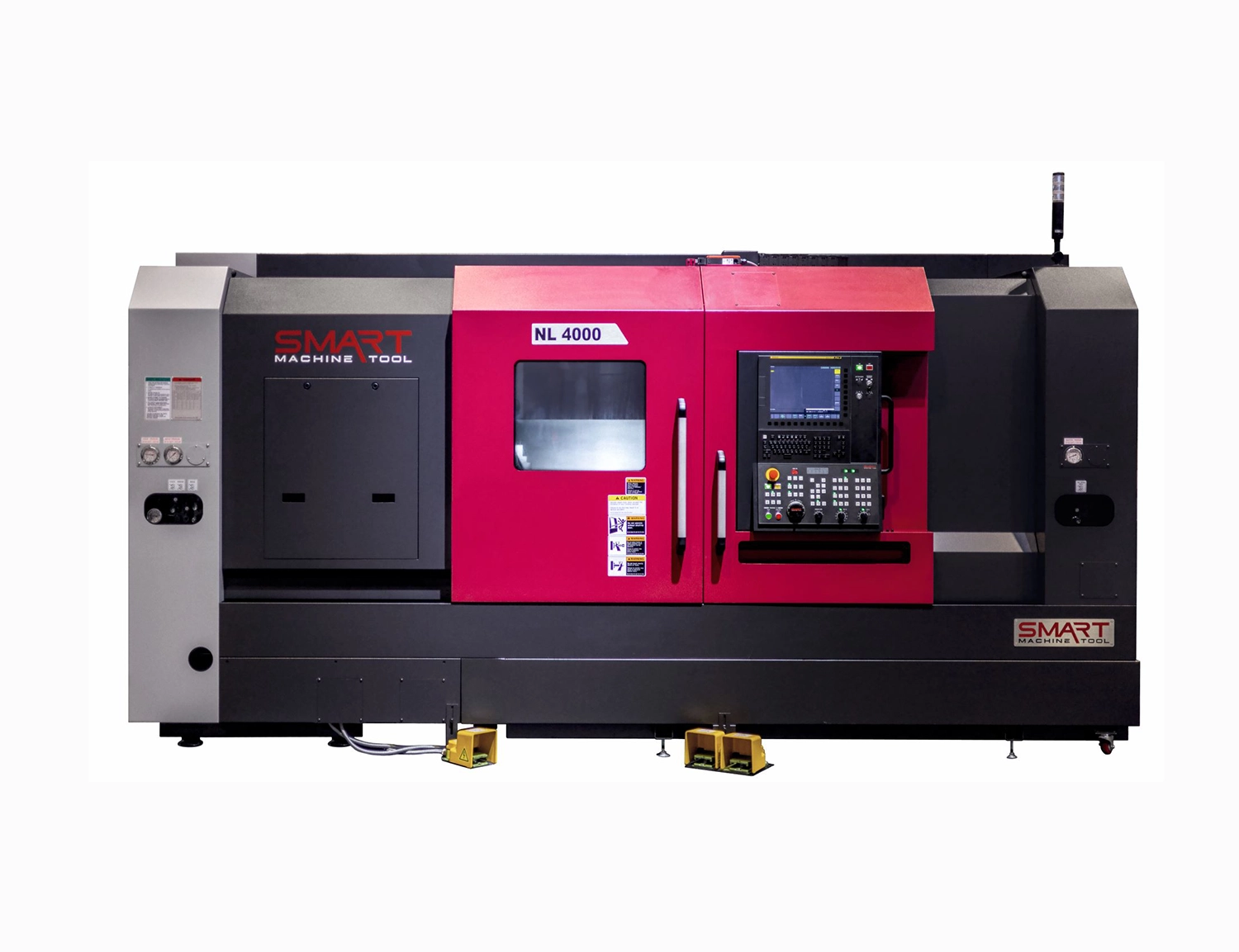

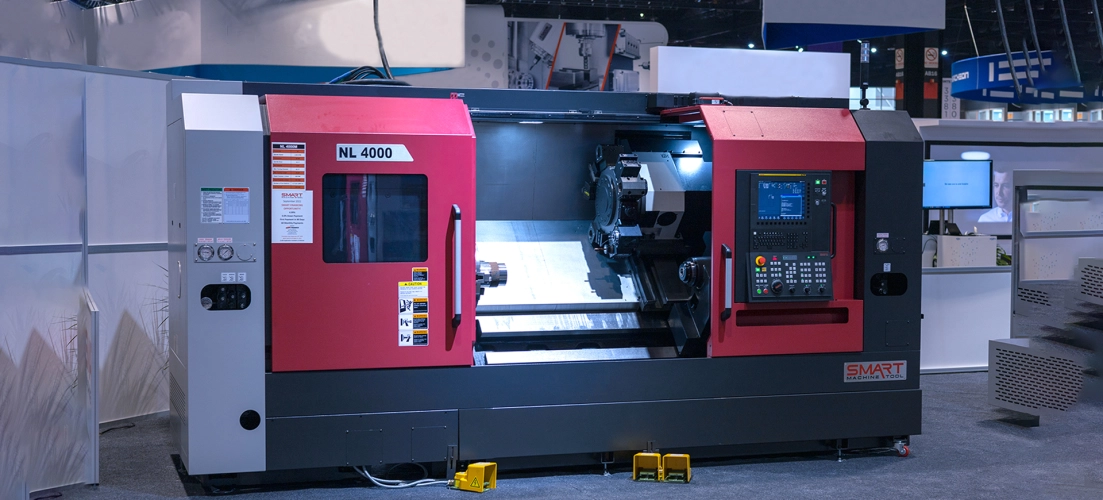

Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou a velkoobjemovou výrobu.
Řídící systém FANUC 0i-TF PLUS dokáže výrazně eliminovat časy nutné k naprogramování výrobku.

Nezávazně poptat
Max. průměr tyče 116,5 mm
Průměr sklíčidla 457 (18“) mm
Obráběný průměr 648 mm
Obráběná délka 1 213 mm

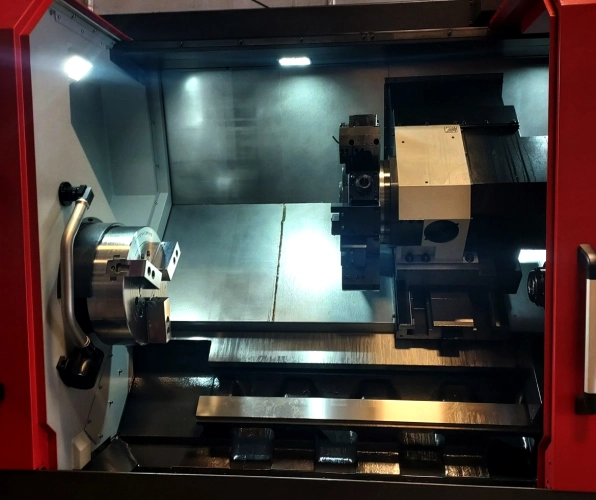

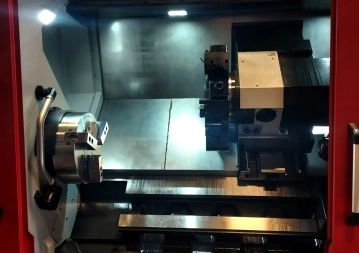

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, nástrojová revolverová hlava s přímým upínáním, hydraulický koník a dopravník třísek.

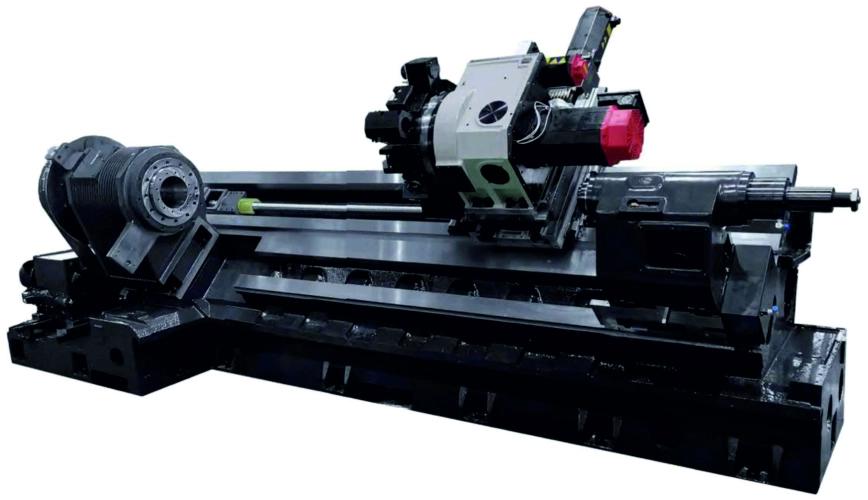

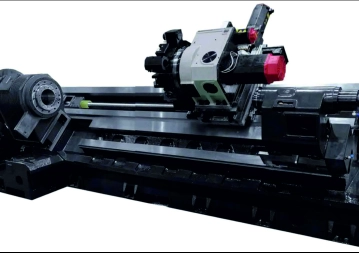

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti.
Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby.

Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.

Základní údaje
Počet řízených os2
Točný průměr nad ložemmm790
Točný průměr nad suportemmm610
Max. průměr obráběnímm648
Pracovní délkamm1 213
Pojezdy
Příčný posuv (osa X)mm340
Podélný posuv (osa Z)mm1 300
Rychlost posuvu osy Xm/min.16
Rychlost posuvu osy Zm/min.20
Vřeteno
Otáčky vřetenemin-12.000
Ústí vřetenaA2-11
Průchod vřetenamm116,5
Průměr hydraulického sklíčidlamm457 (18“)
Kroutící moment na vřeteniNm3 283
Nástroje
Počet nástrojových místpozic12
Rozměr upínacích nástrojůmm32 x 32
Průměr vyvrtávacích nástrojůmm60
Otáčky poháněných nástrojůmin-1-
Koník
Průměr pinolymm140
Vysunutí pinolymm120
Kužel pinolyMT5 (vestavný)
Motor
Hlavní vřetenokW30/45
Poháněné nástrojekW-
Konstrukce stroje
Materiál základny strojelitina
Vedení v ose Zkluzné
Vedení v ose Xkluzné
Údaje stroje
Šířka (z pohledu obsluhy)mm5 615
Hloubkamm1 940
Výškamm2 268
Hmotnostkg10 700

Standardní výbava

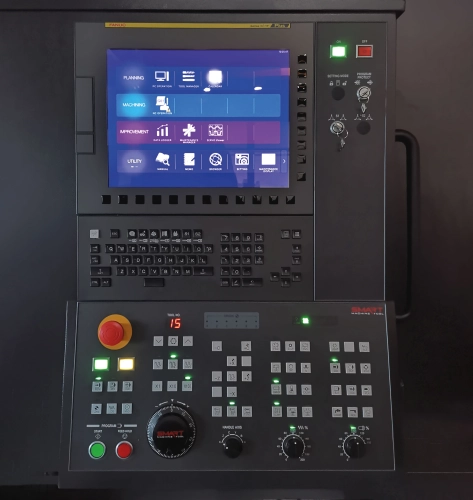

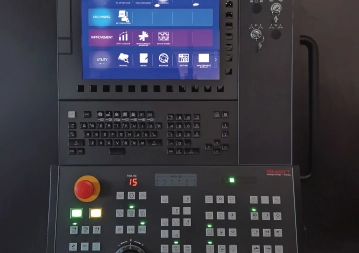

řídicí systém FANUC 0i-TF PLUS včetně 15“ TFT
dílenské programování s funkcí Manuál guide i
vřeteno chlazené olejem

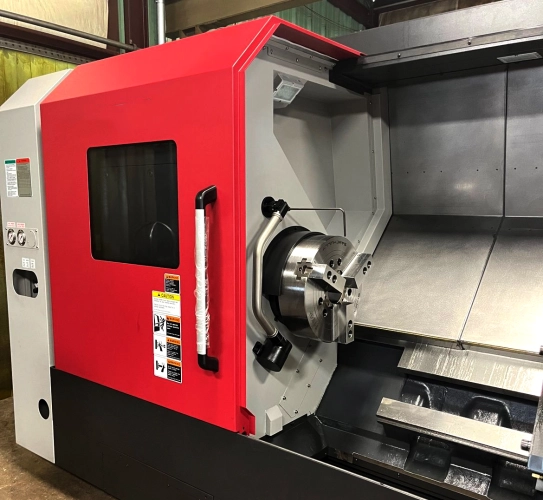

hydraulické sklíčidlo
1 sada tvrdých a 2 sady měkkých čelistí
manuální nástrojová sonda

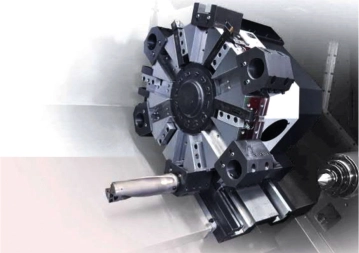

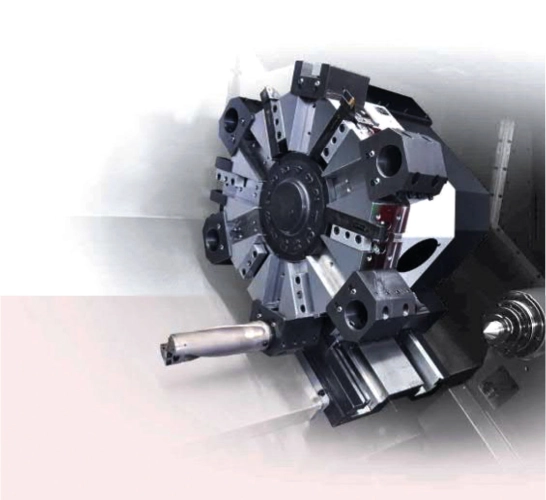

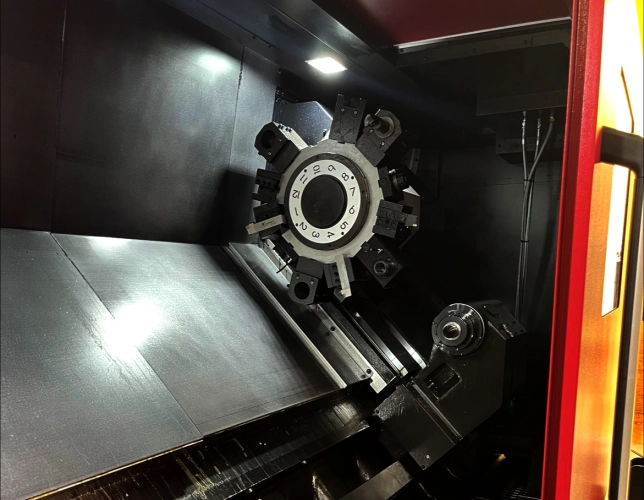

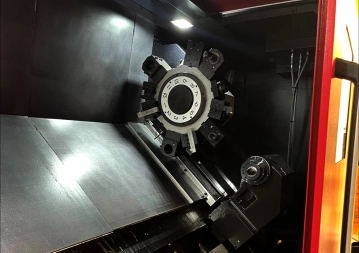

12-ti polohová nástrojová hlava
základní sada držáků
podpěrný koník s hydraulickým výsuvem pinoly
dopravník třísek
automatický mazací systém
chladící systém o tlaku 10 bar
olejový skimmer
výměník tepla pro elektrickou skříň
příprava pro podavač ,,INTERFACE“
úplné krytí pracovního prostoru
posuvné dveře s okny
osvětlení pracovního prostoru
tří barevné indikační světlo
transformátor
stroj dle CE normy

Volitelná výbava


Upínání
držáky nástrojů
příprava pro hydraulickou lunetu
automatická hydraulická luneta ATLING, SMW
Ostatní
jednotka odsávání olejové mlhy
vzduchová pistole
oplachovací pistole
automatické dveře
ofuk sklíčidla
vozík na třísky
podavač tyčí
