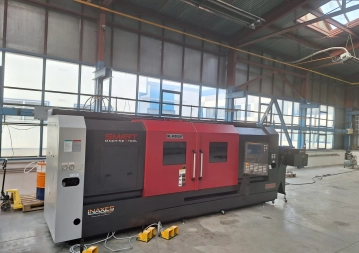

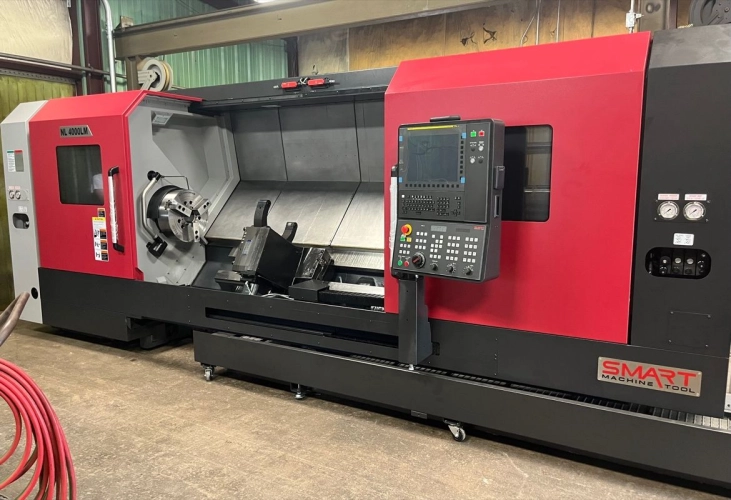

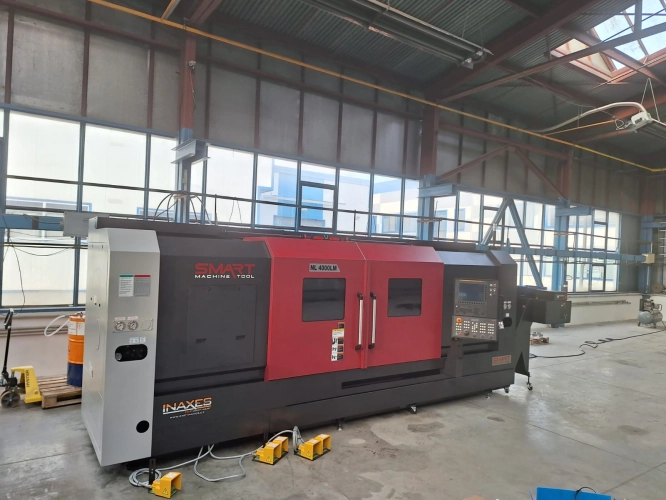

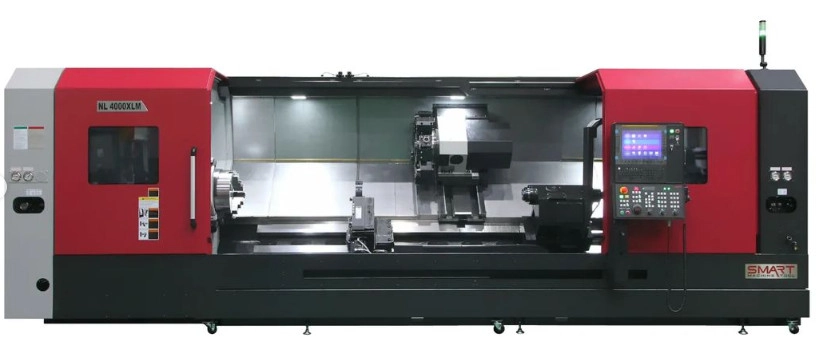

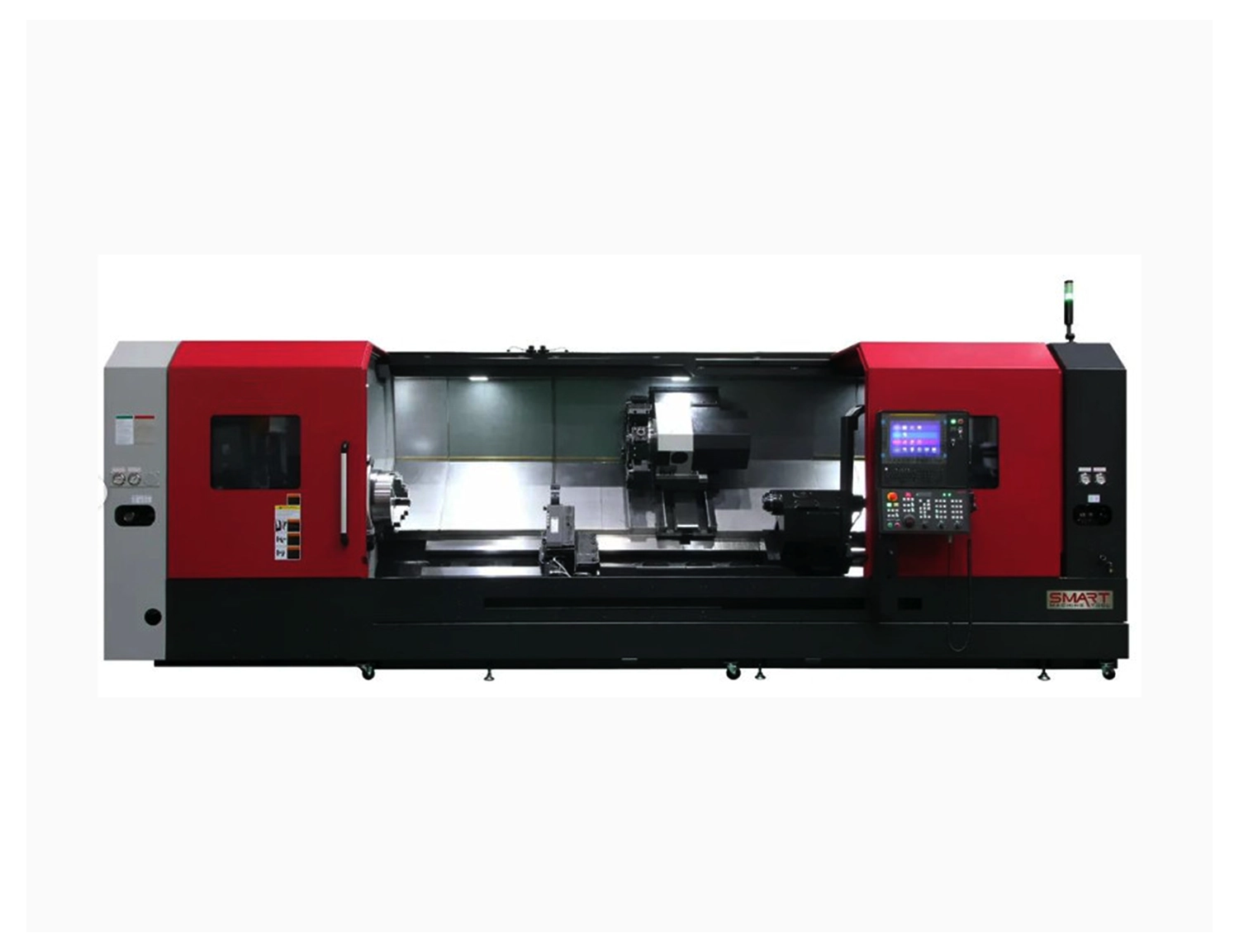

NL 4000XL
Výkonný, kompaktní a spolehlivý dvouosý horizontální soustruh s max. délkou soustružení 3 213 mm a max. průměrem soustružené tyče 116,5 mm.
advantages

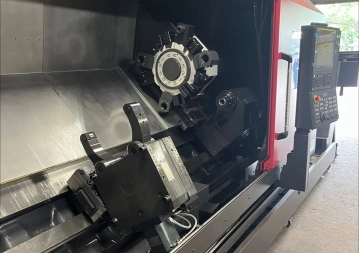

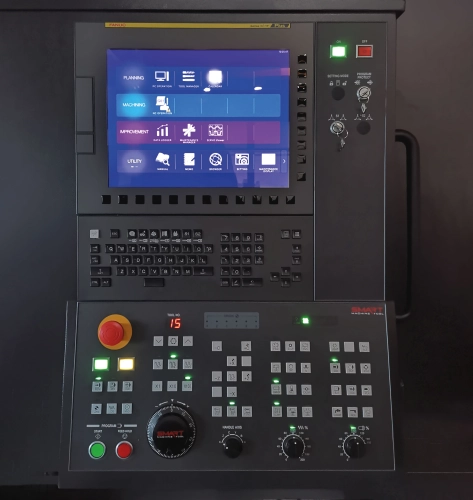

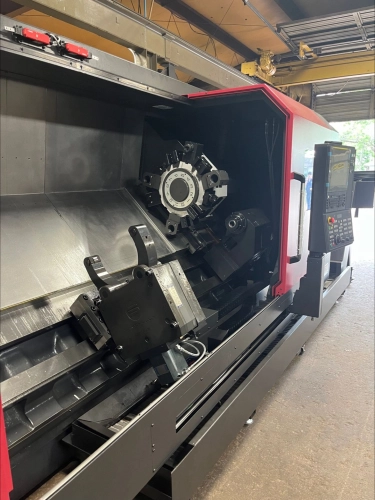

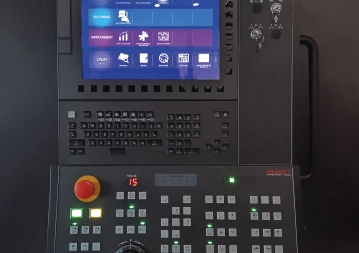

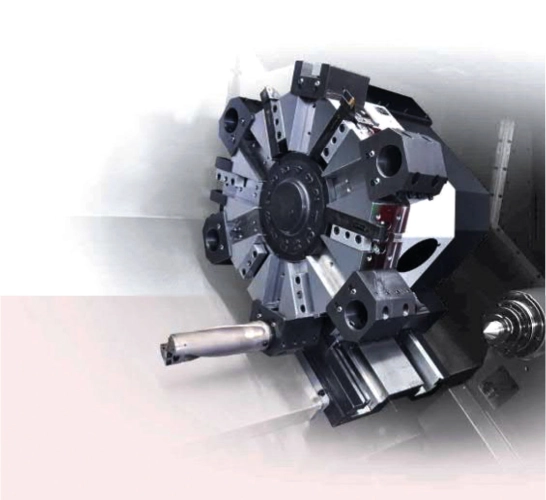

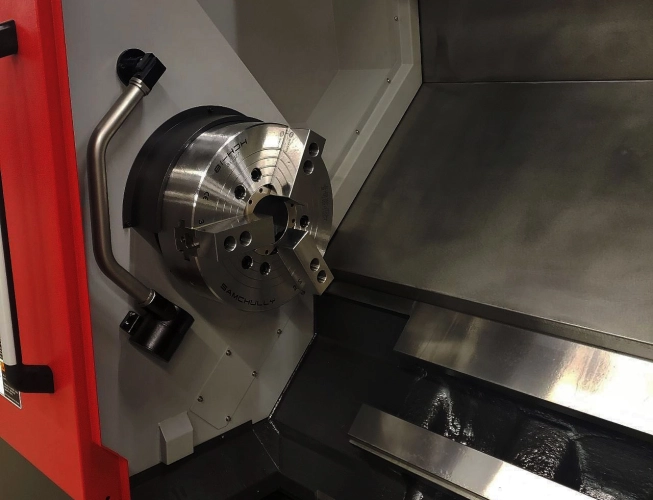

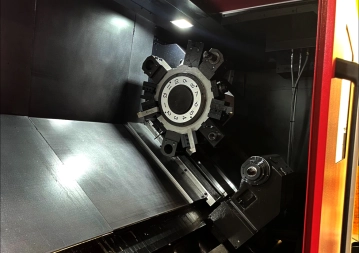

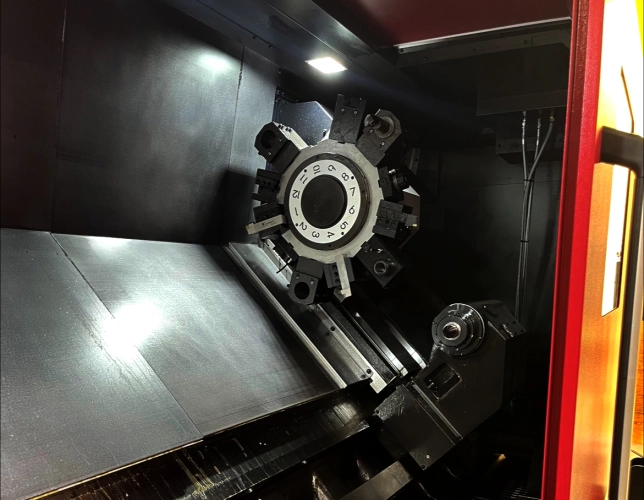

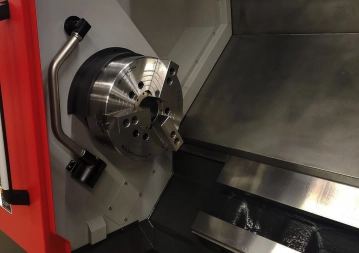

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, nástrojová revolverová hlava s přímým upínáním, hydraulický koník a dopravník třísek.

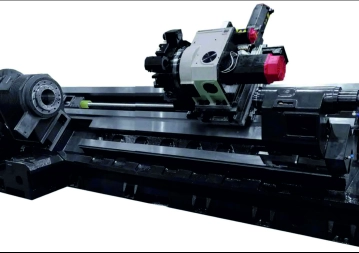

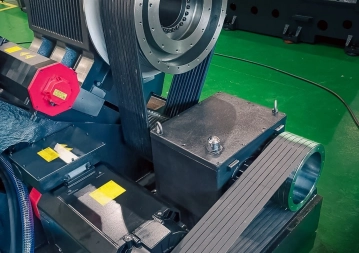

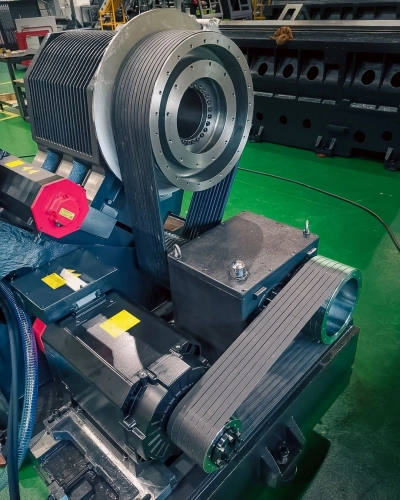

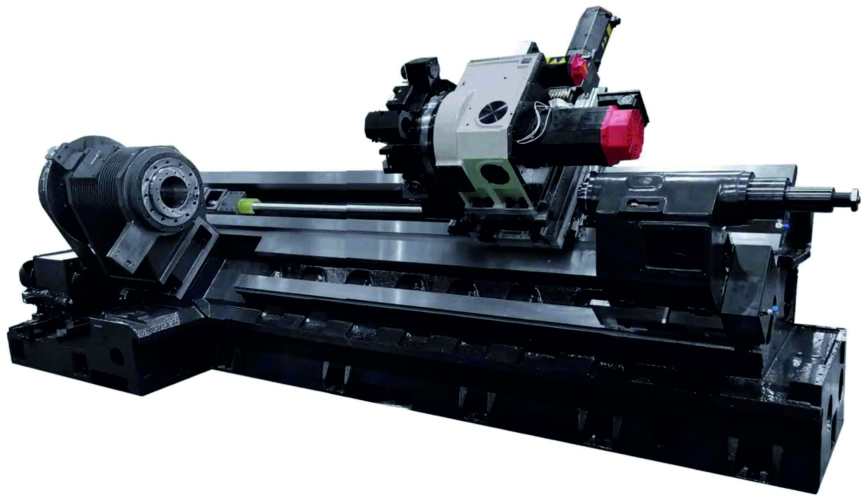

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
790
Max. průměr soustružení
mm
648
Max. délka soustružení
mm
3 213
Max. průchod vřetena
mm
116,5
Ukončení vřetena
A2-11
Velikost sklíčidla
mm
457 (18")
Otáčky vřetena
min-1
2.000
Výkon motoru vřetena
kW
30/45
Počet pozic v revolveru
ks
12
Pojezd v ose X/Z
mm
340 / 3 300
Rychloposuvy v ose X/Z
m/min.
16 / 20
Hmotnost stroje
kg
16 700
* v závorkách jsou uvedeny opce
