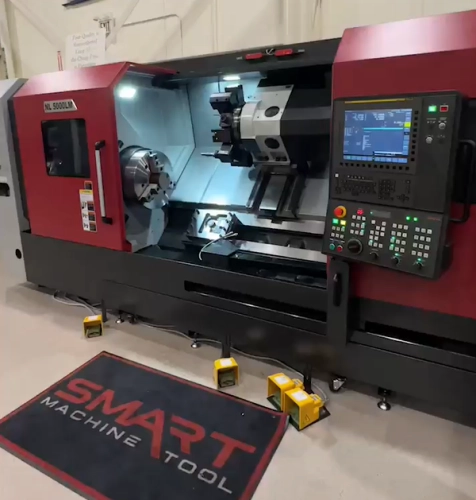

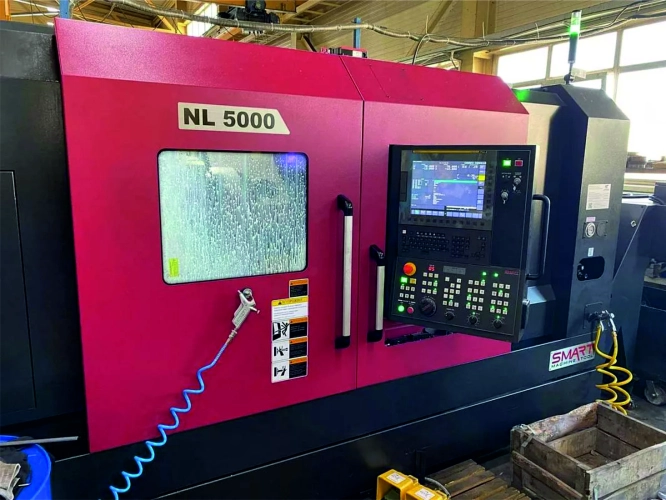

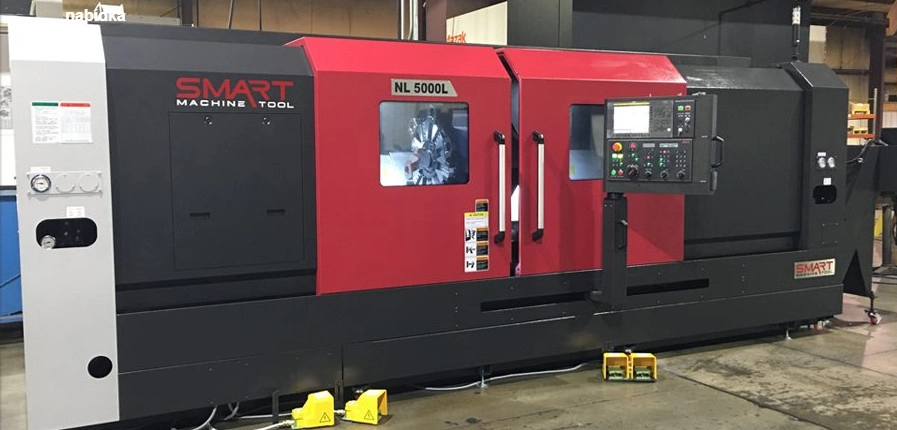

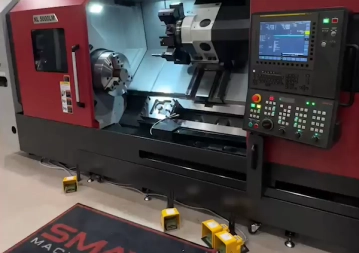

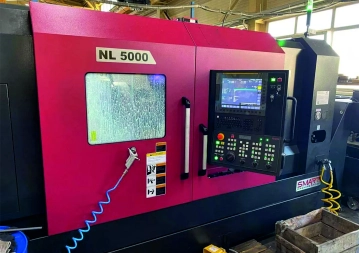

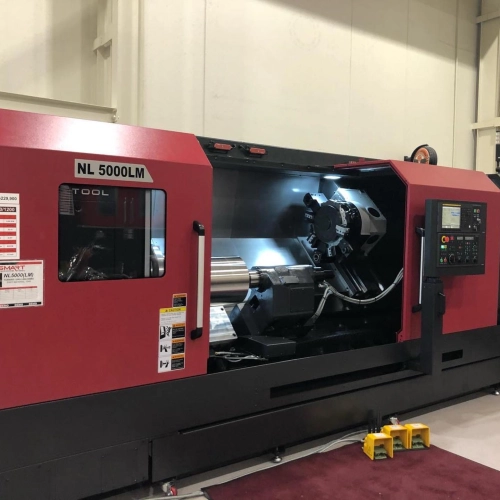

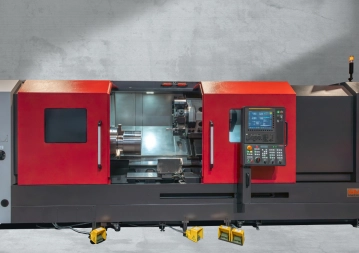

NL 5000

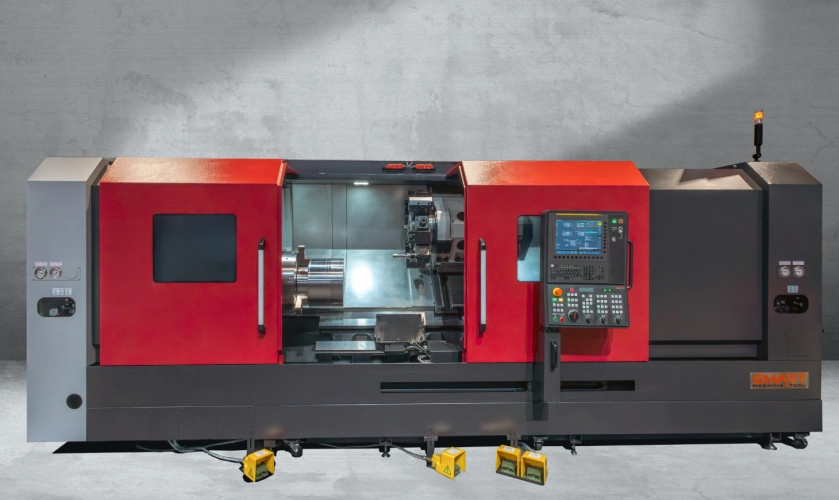

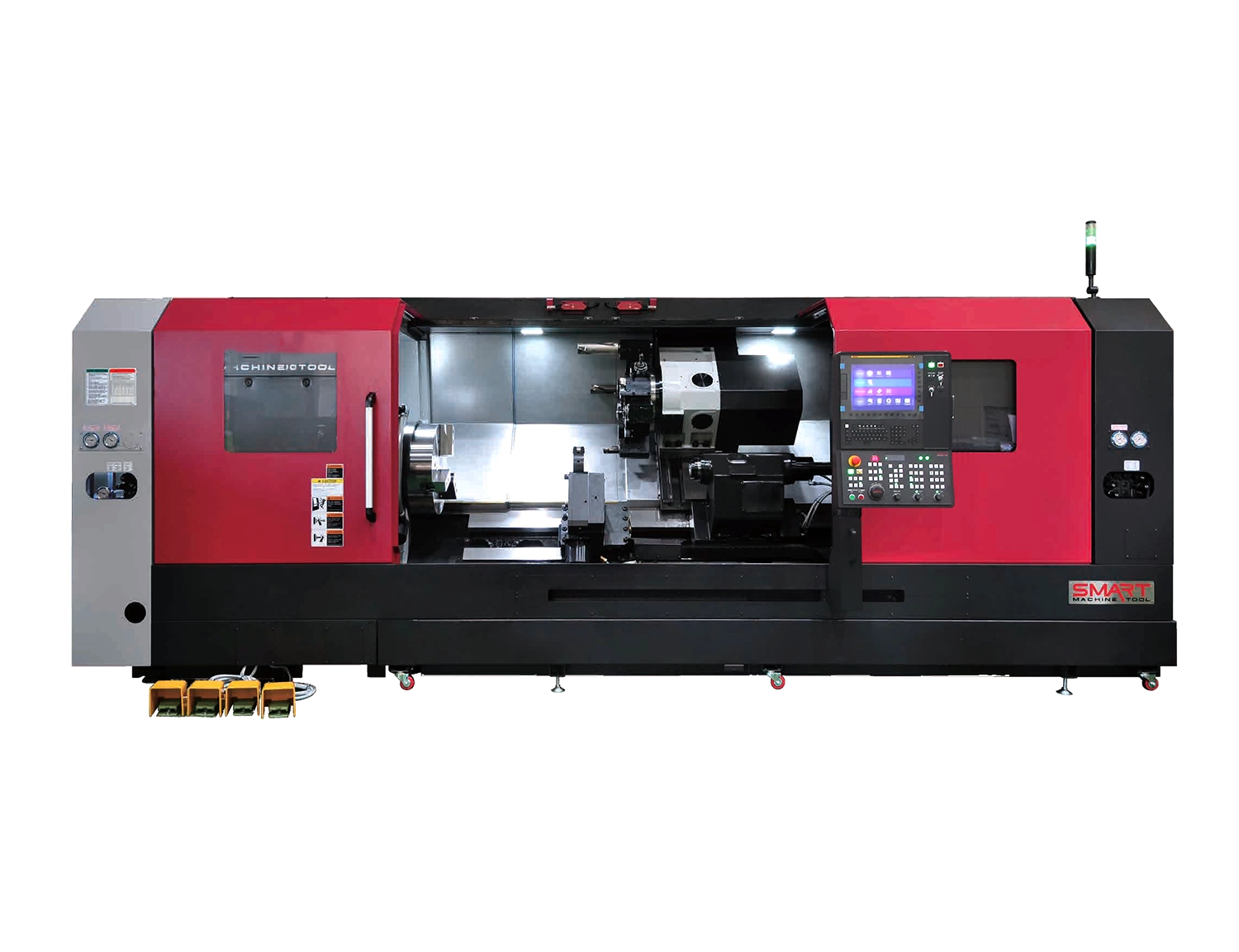

Výkonný, kompaktní a spolehlivý dvouosý horizontální soustruh s max. délkou soustružení 1 155 mm a max. průměrem soustružené tyče 165,5 mm.
Tyto soustružnická centra představují spolehlivé a robustní řešení pro přesné a efektivní obrábění. Vyznačují se tuhou konstrukcí, vysokou stabilitou při těžkém obrábění a moderním CNC řízením pro snadnou obsluhu. Nabízejí výborný poměr cena/výkon a flexibilní konfigurace dle potřeb výroby.
advantages

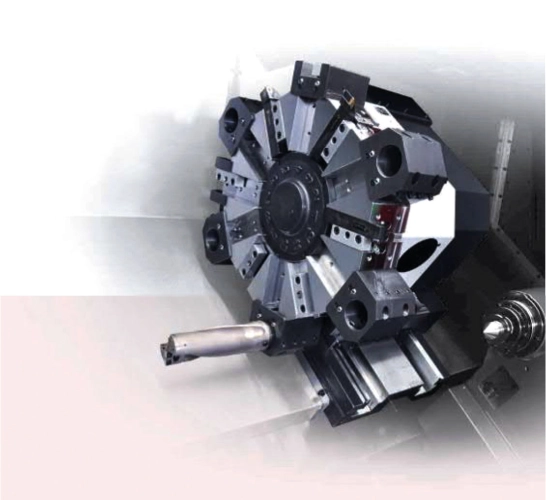

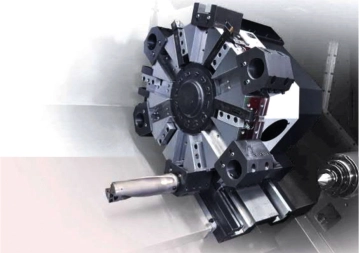

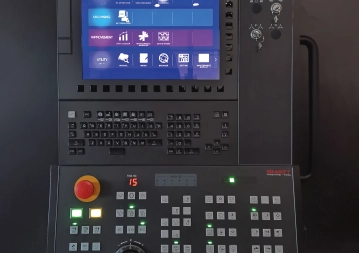

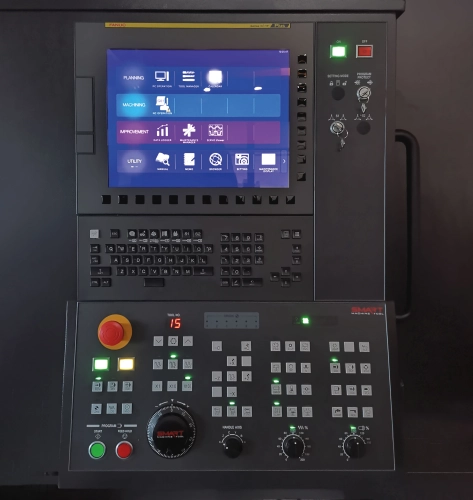

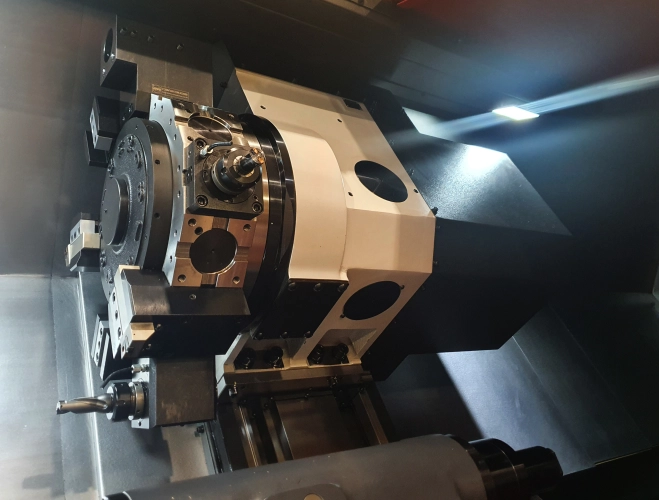

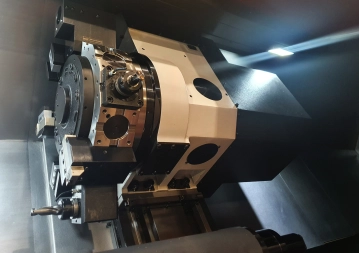

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, nástrojová revolverová hlava s přímým upínáním, hydraulický koník a dopravník třísek.

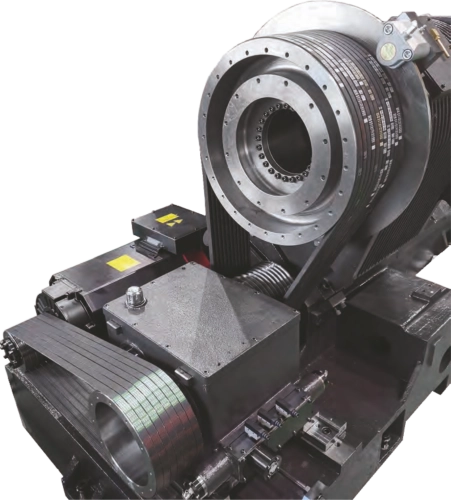

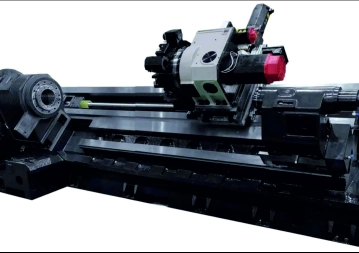

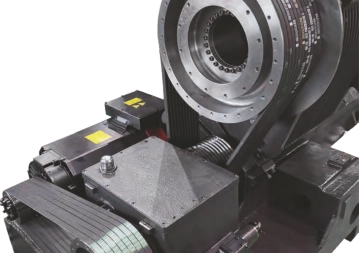

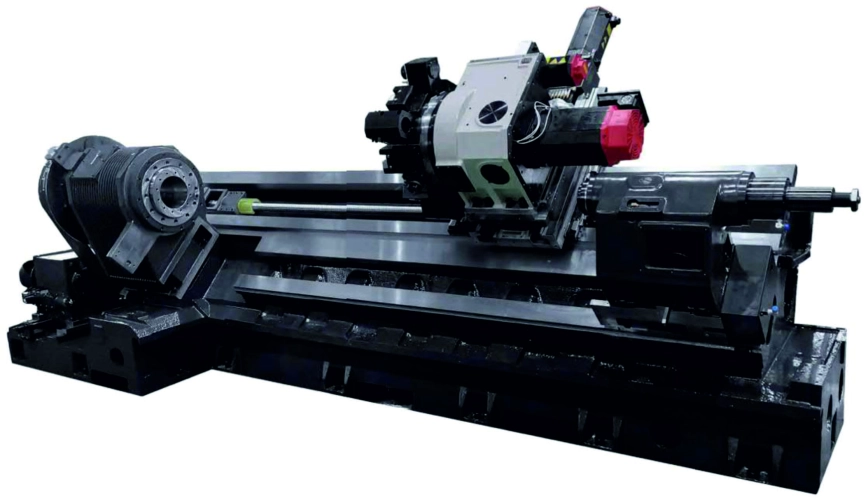

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
900
Max. průměr soustružení
mm
670
Max. délka soustružení
mm
1 155
Max. průchod vřetena
mm
165,5
Ukončení vřetena
A2-15
Velikost sklíčidla
mm
533 (21")
Otáčky vřetena
min-1
1.500
Výkon motoru vřetena
kW
30/45
Počet pozic v revolveru
ks
12
Pojezd v ose X/Z
mm
350 / 1 300
Rychloposuvy v ose X/Z
m/min.
16 / 20
Hmotnost stroje
kg
10 800
* v závorkách jsou uvedeny opce
