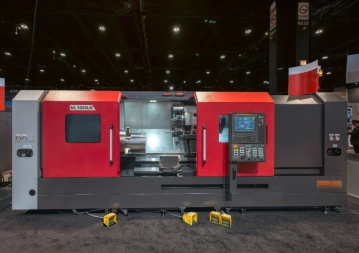

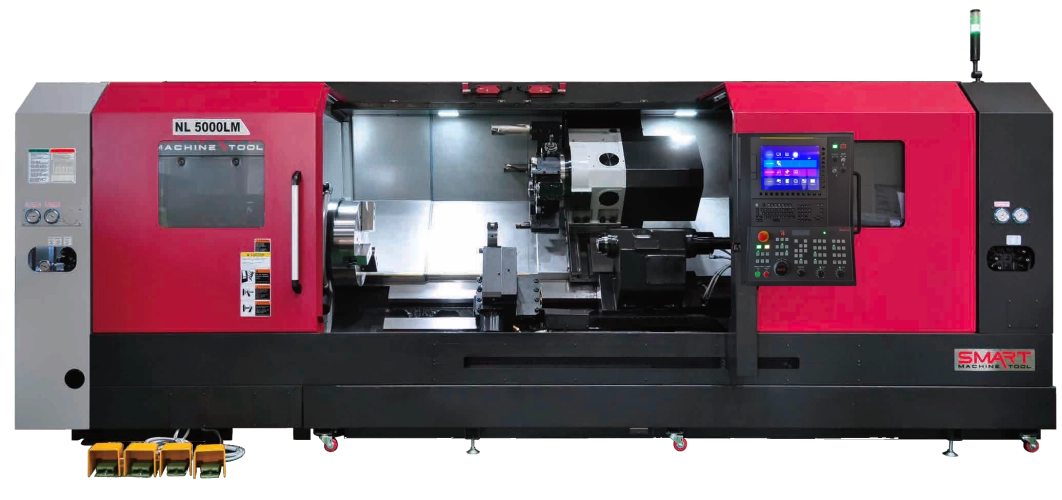

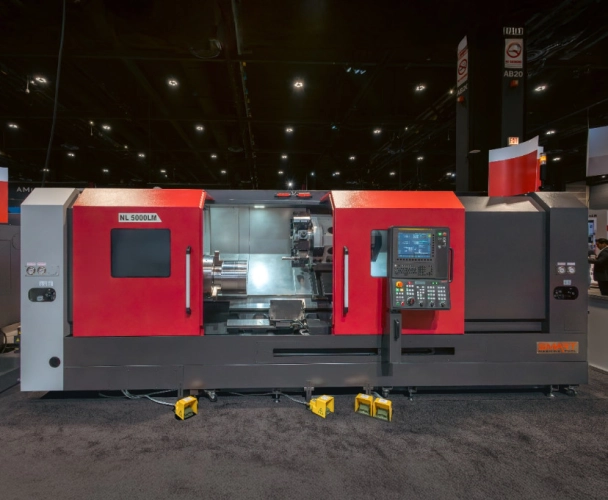

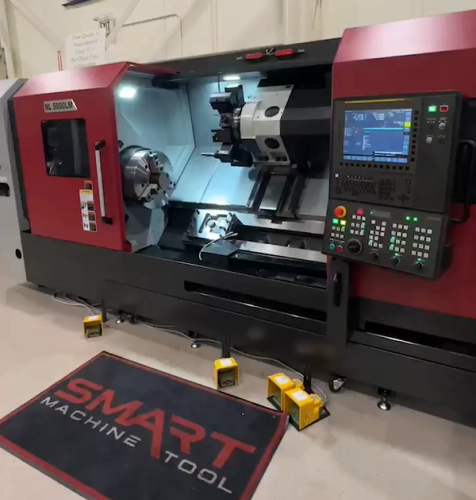

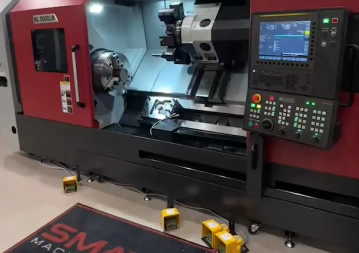

NL 5000LM

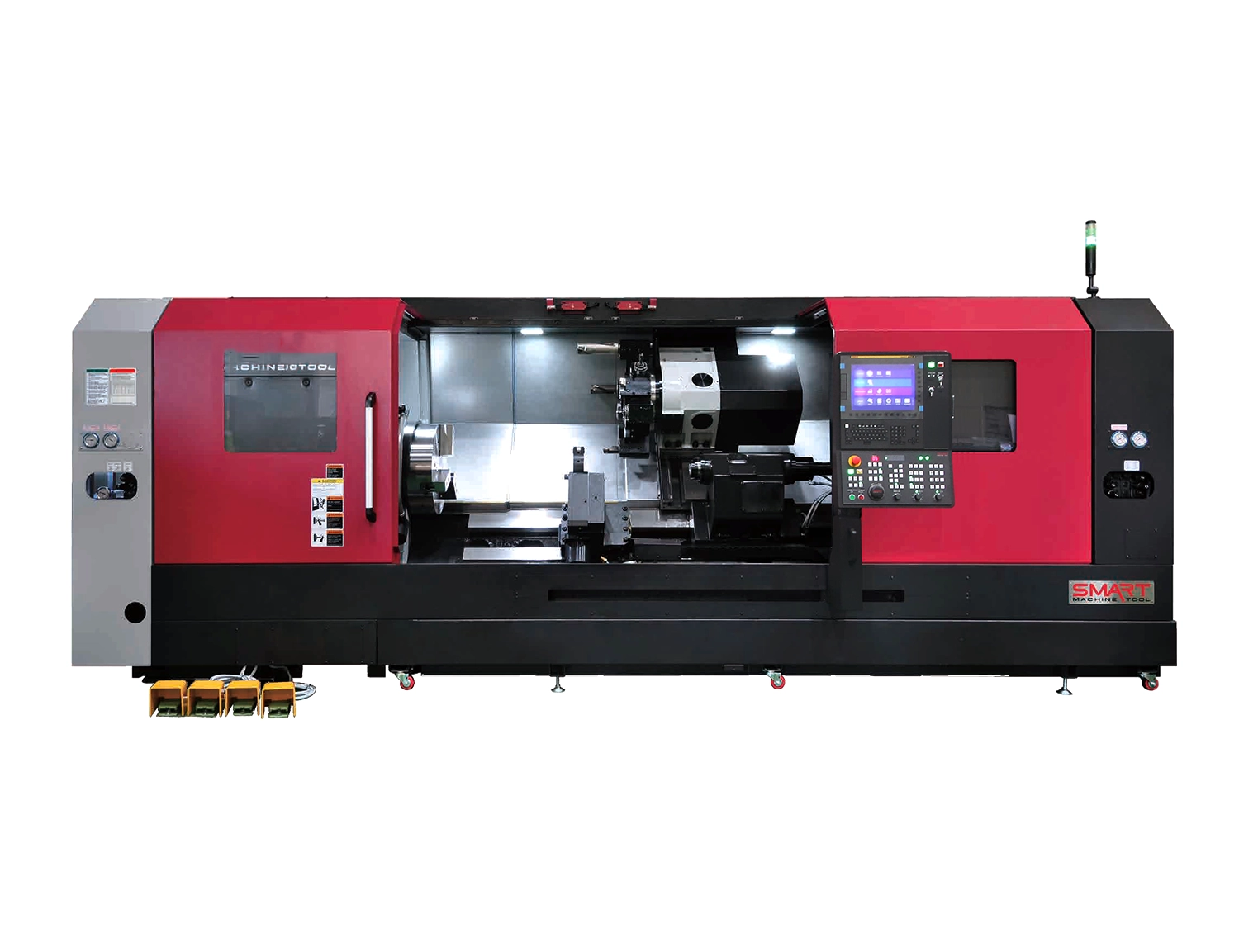

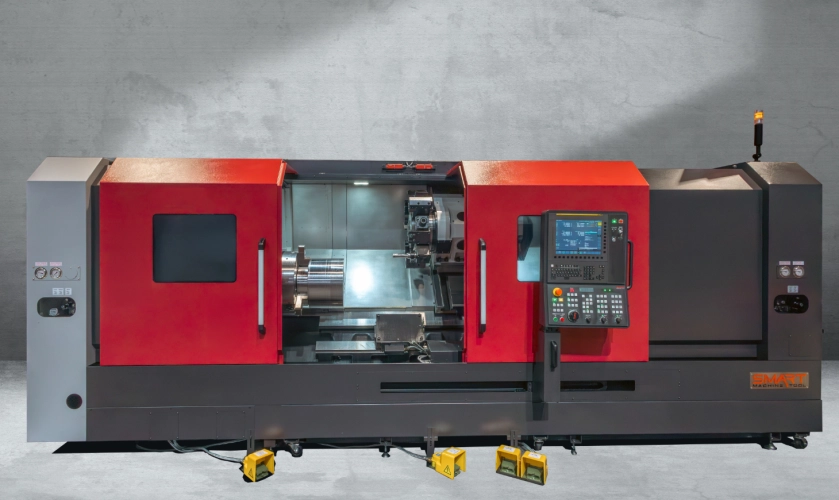

Výkonný, kompaktní a spolehlivý tříosý horizontální soustruh s max. délkou soustružení 2 119 mm, max. průměrem soustružené tyče 165,5 mm a poháněnými nástroji.
advantages

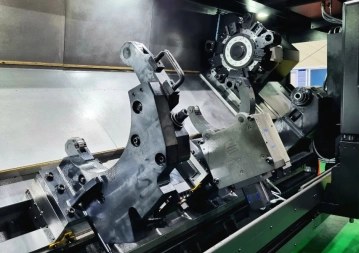

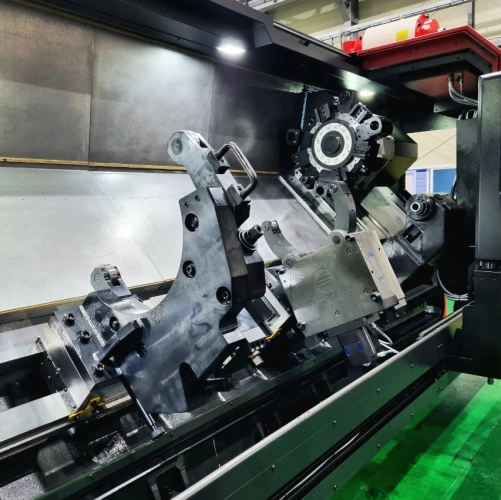

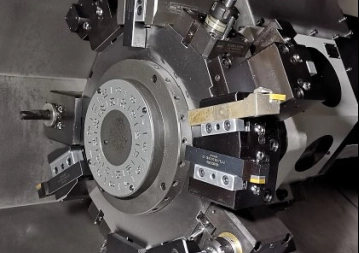

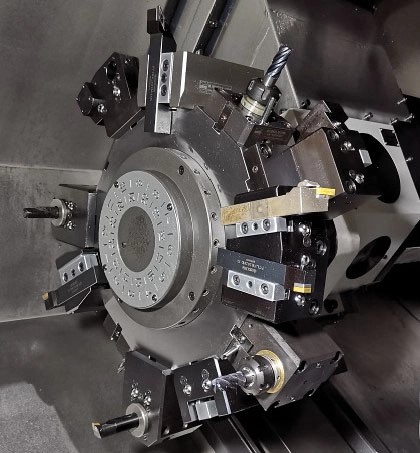

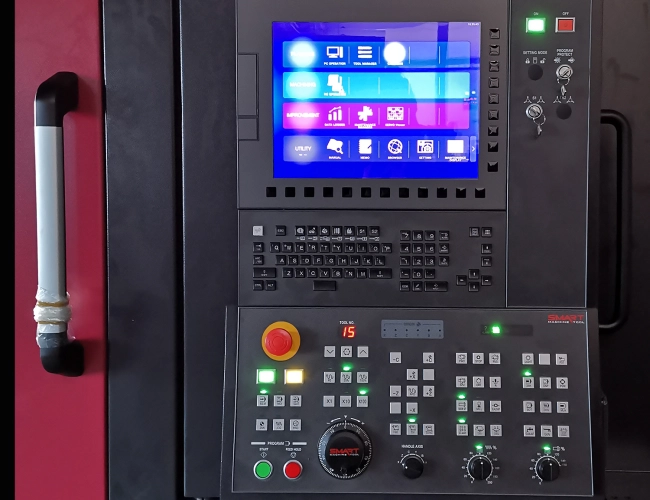

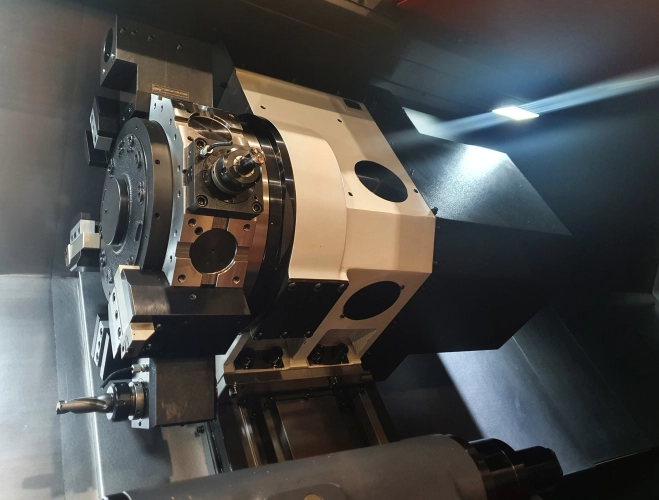

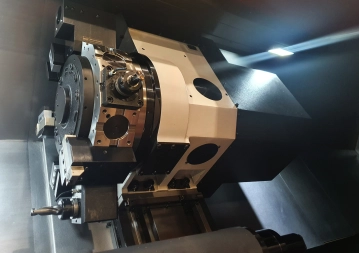

Standardním vybavením je 15" monitor, hydraulické sklíčidlo, nástrojová sonda, nástrojová revolverová hlava s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s diskem BMT75, hydraulický koník a dopravník třísek.

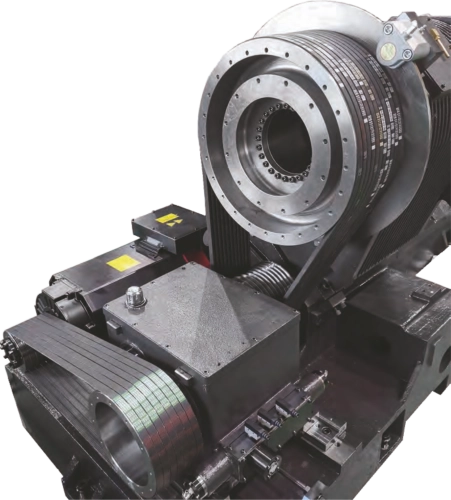

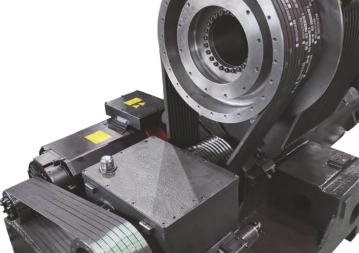

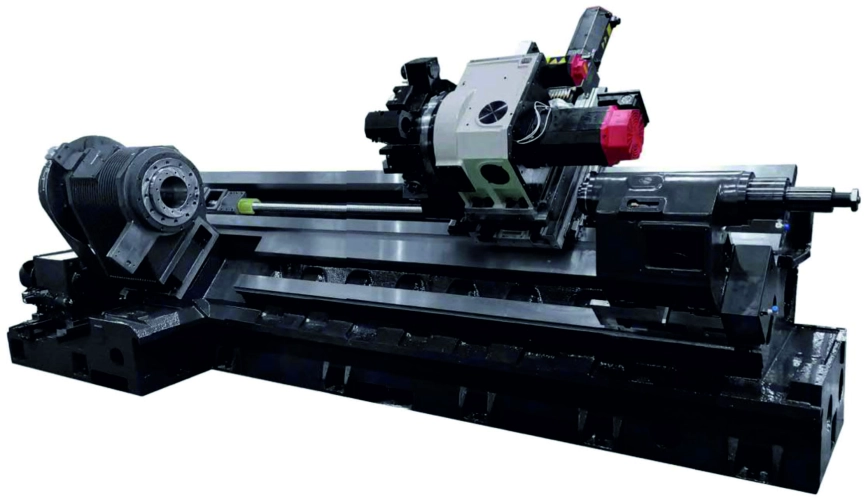

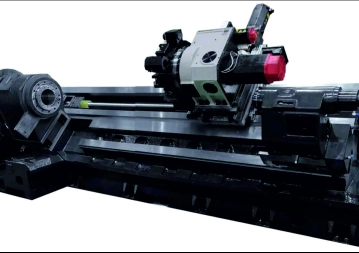

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
900
Max. průměr soustružení
mm
650
Max. délka soustružení
mm
2 119
Max. průchod vřetena
mm
116,5
Ukončení vřetena
A2-15
Velikost sklíčidla
mm
533 (21")
Otáčky vřetena
min-1
1.500
Výkon motoru vřetena
kW
30/45
Počet pozic v revolveru
ks
12/BMT75
Otáčky poháněných nástrojů
min-1
4.000
Výkon motoru poháněných nástrojů
kW
7,5/11
Pojezd v ose X/Z
mm
350 / 2 300
Rychloposuvy v ose X/Z
m/min.
16 / 20
Hmotnost stroje
kg
13 800
* v závorkách jsou uvedeny opce
