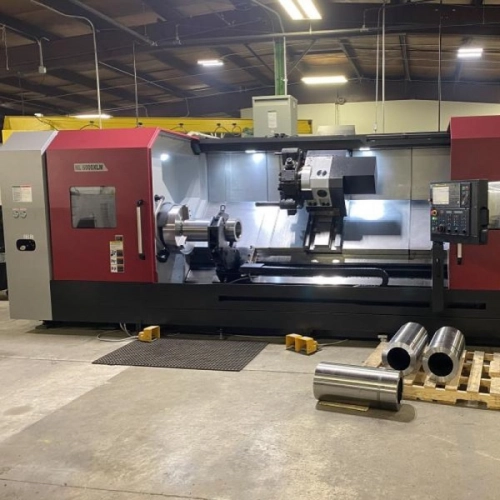

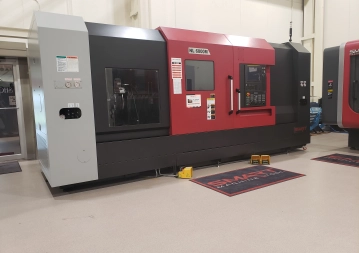

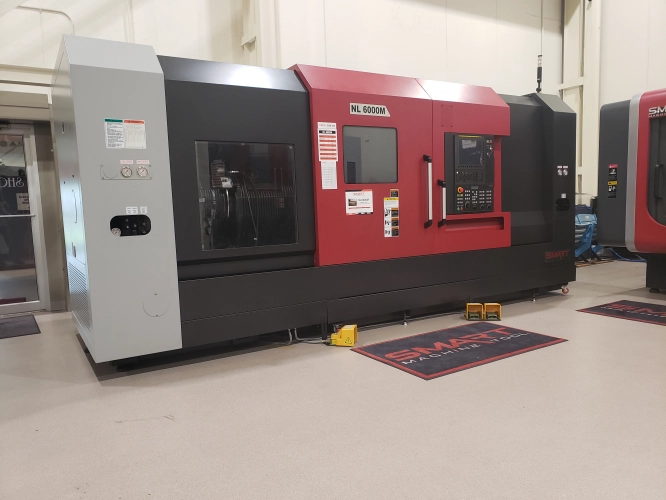

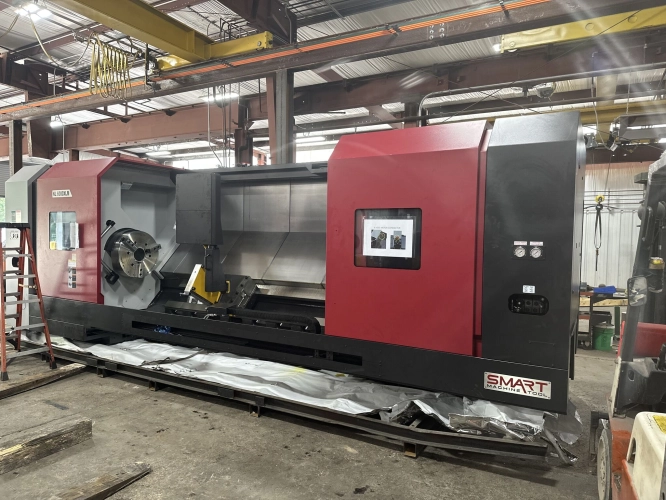

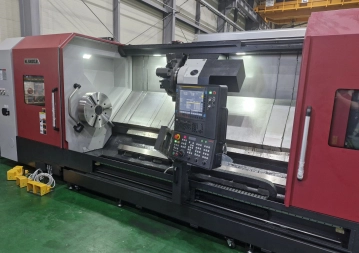

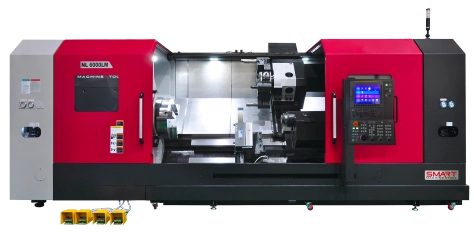

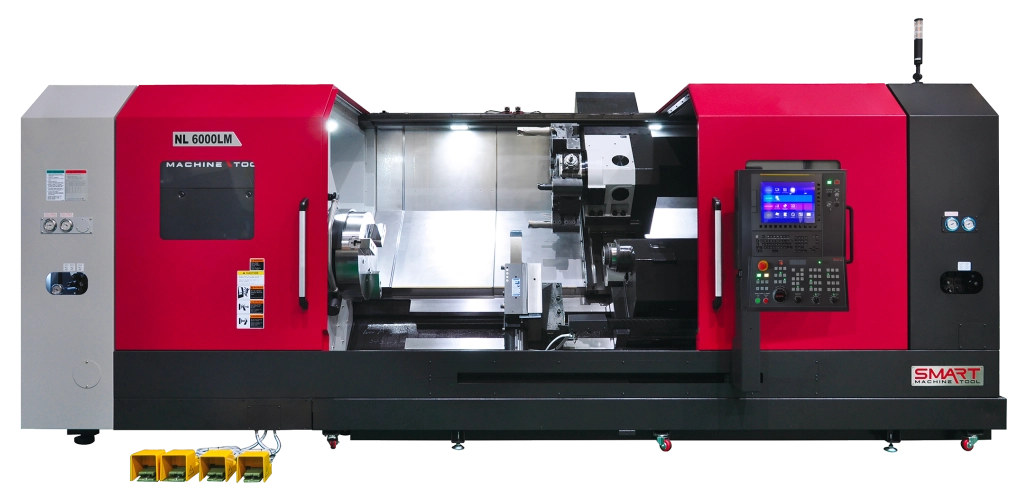

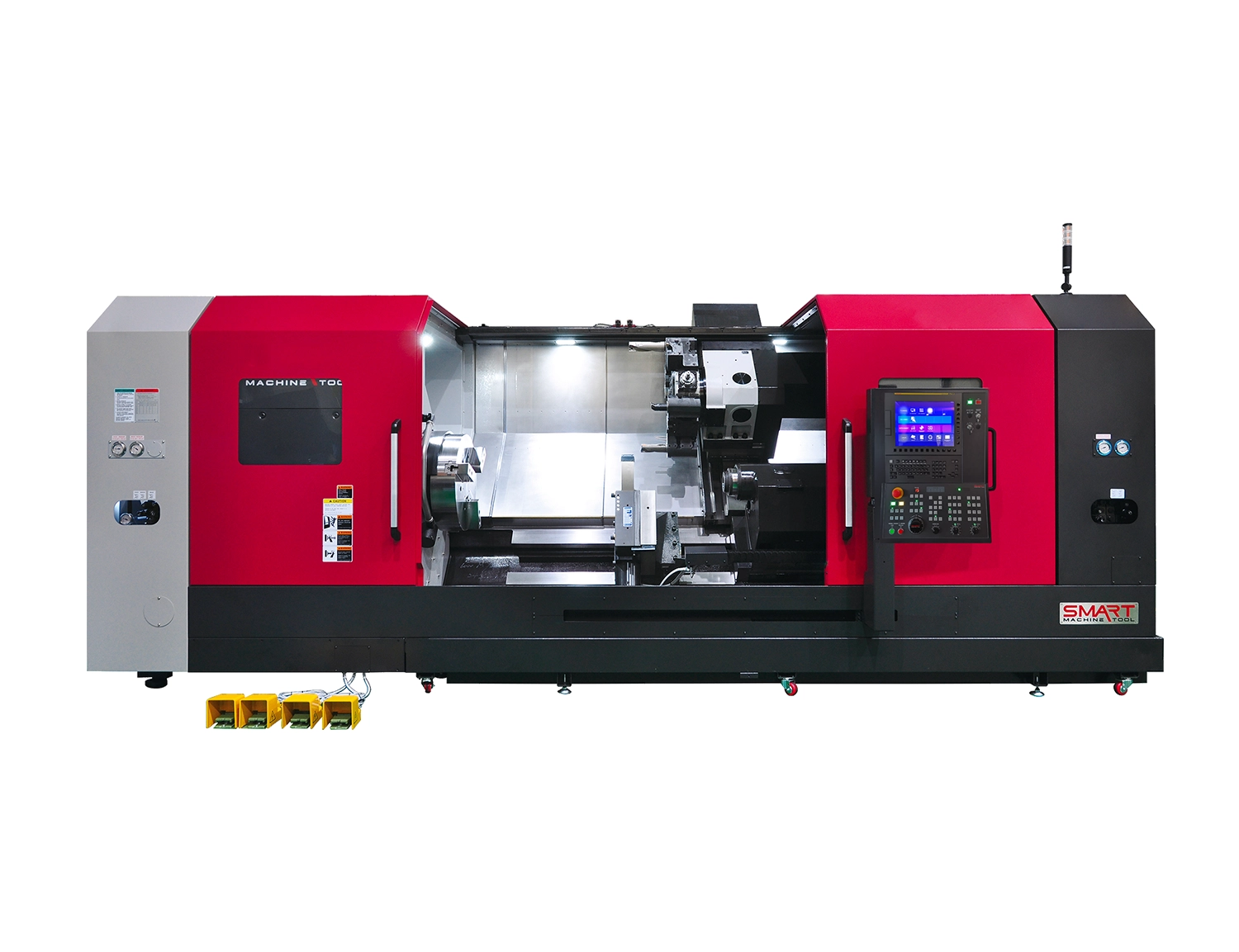

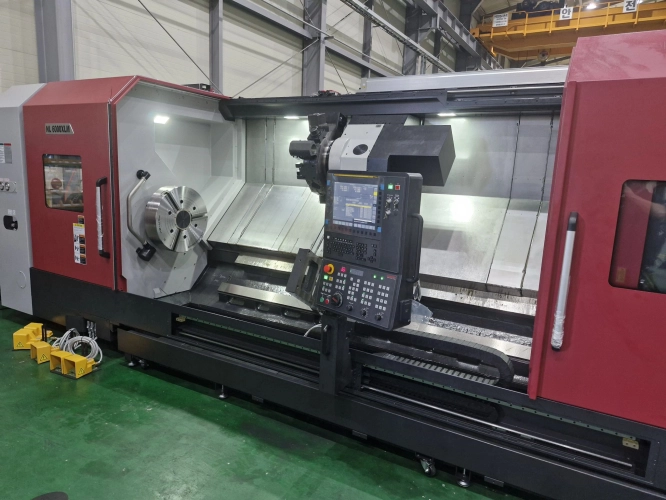

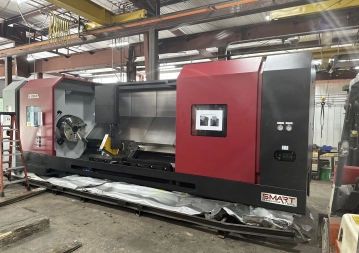

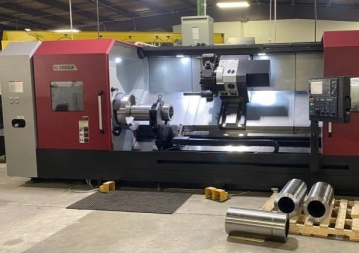

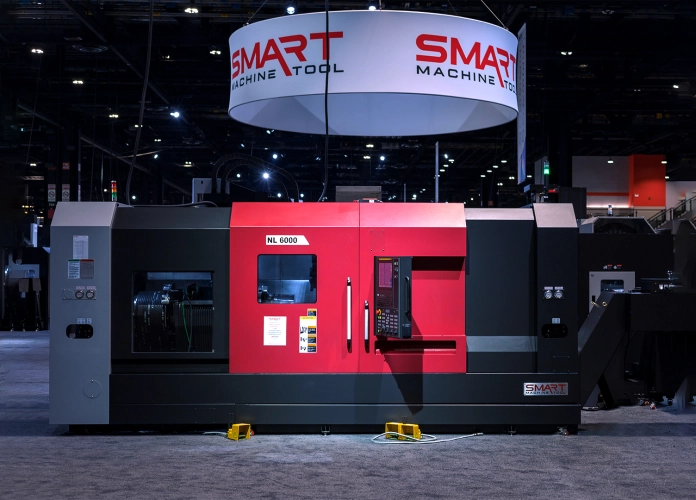

Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou a velkoobjemovou výrobu.
Řídící systém FANUC 0i-TF PLUS dokáže výrazně eliminovat časy nutné k naprogramování výrobku.

Nezávazně poptat
Max. průměr tyče 165,5 mm
Průměr sklíčidla 610 (24“) mm
Obráběný průměr 900 mm
Obráběná délka 3 950 mm

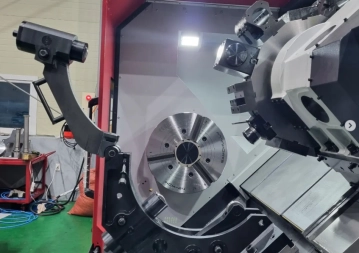

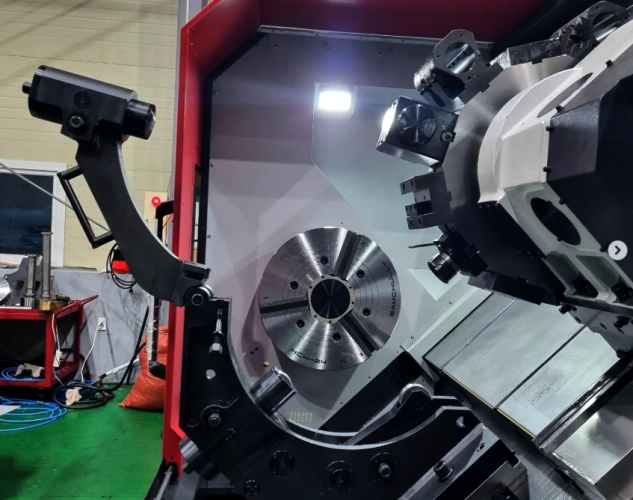

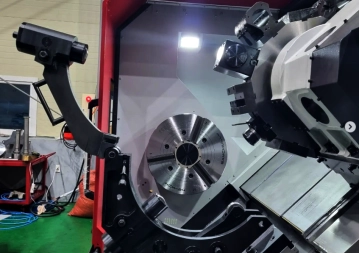

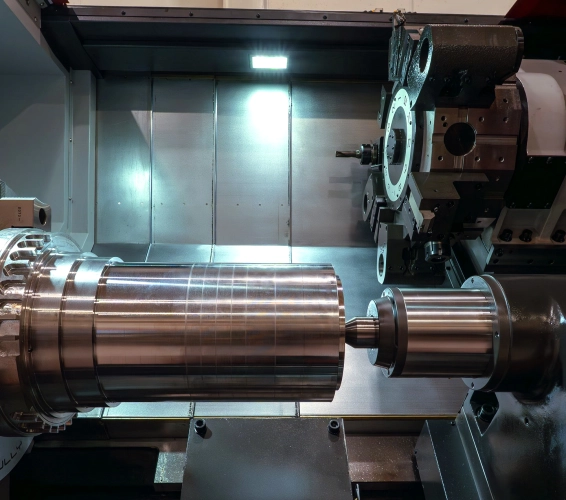

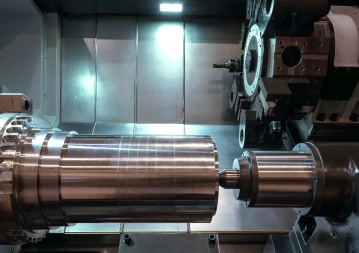

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, nástrojová revolverová hlava s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s diskem BMT85, hydraulický koník a dopravník třísek.

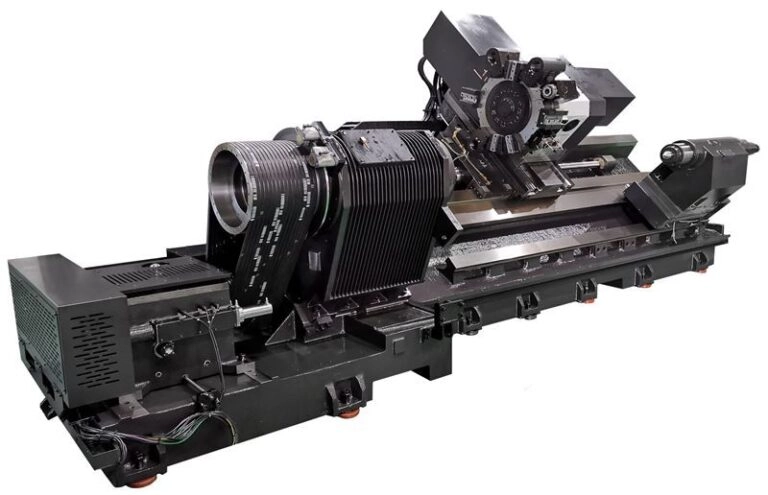

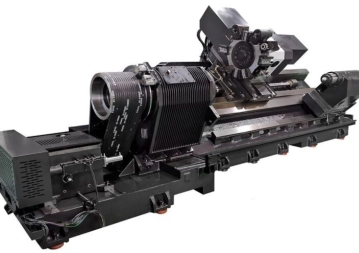

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti.
Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby.

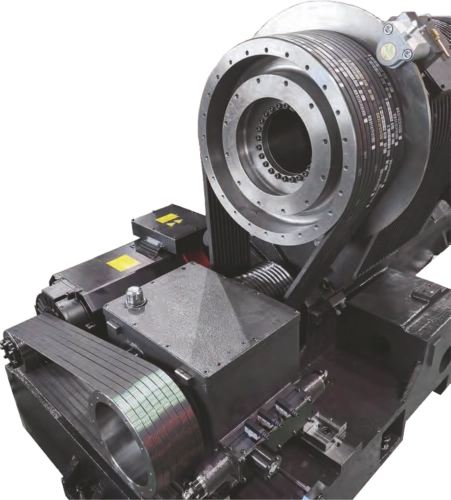

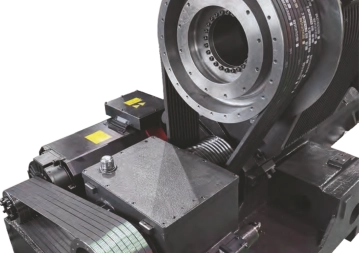

Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.

Základní údaje
Počet řízených os3
Točný průměr nad ložemmm1 030
Točný průměr nad suportemmm850
Max. průměr obráběnímm900
Pracovní délkamm3 950
Pojezdy
Příčný posuv (osa X)mm457
Podélný posuv (osa Z)mm4 050
Rychlost posuvu osy Xm/min.16
Rychlost posuvu osy Zm/min.10
Vřeteno
Otáčky vřetenemin-11.200
Ústí vřetenaA1-15
Průchod vřetenamm165,5
Průměr hydraulického sklíčidlamm610 (24“)
Kroutící moment na vřeteniNm5 143
Nástroje
Počet nástrojových místpozic12 / BMT85
Rozměr upínacích nástrojůmm32 x 32
Průměr vyvrtávacích nástrojůmm80
Otáčky poháněných nástrojůmin-13.000
Koník
Průměr pinolymm180
Vysunutí pinolymm150
Kužel pinolyMT6 (vestavný)
Motor
Hlavní vřetenokW37/55
Poháněné nástrojekW7,5/11
Konstrukce stroje
Materiál základny strojelitina
Vedení v ose Zkluzné
Vedení v ose Xkluzné
Údaje stroje
Šířka (z pohledu obsluhy)mm9 000
Hloubkamm2.382
Výškamm2 380
Hmotnostkg22 300

Standardní výbava

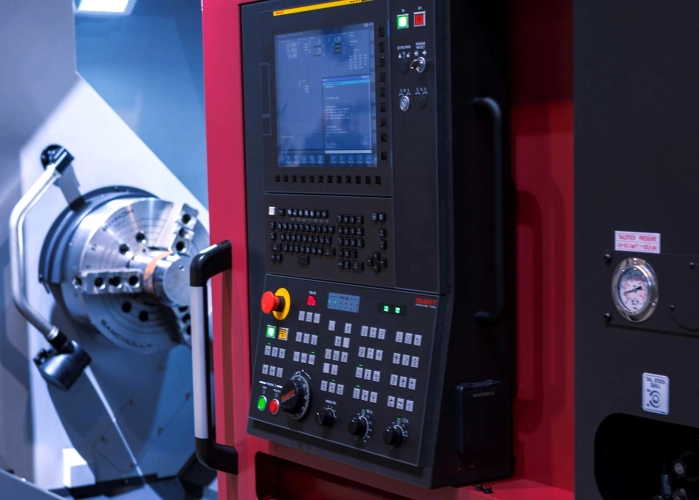

řídicí systém FANUC 0i-TF PLUS včetně 15“ TFT
dílenské programování s funkcí Manuál guide i
vřeteno chlazené olejem
hydraulické sklíčidlo
1 sada tvrdých a 2 sady měkkých čelistí
manuální nástrojová sonda
12-ti polohová nástrojová hlava
základní sada držáků
podpěrný koník s hydraulickým výsuvem pinoly
dopravník třísek
automatický mazací systém
chladící systém o tlaku 10 bar
olejový skimmer
výměník tepla pro elektrickou skříň
příprava pro podavač ,,INTERFACE“
úplné krytí pracovního prostoru
posuvné dveře s okny
osvětlení pracovního prostoru
tří barevné indikační světlo
transformátor
stroj dle CE normy

Volitelná výbava


Upínání
držáky nástrojů
příprava pro hydraulickou lunetu

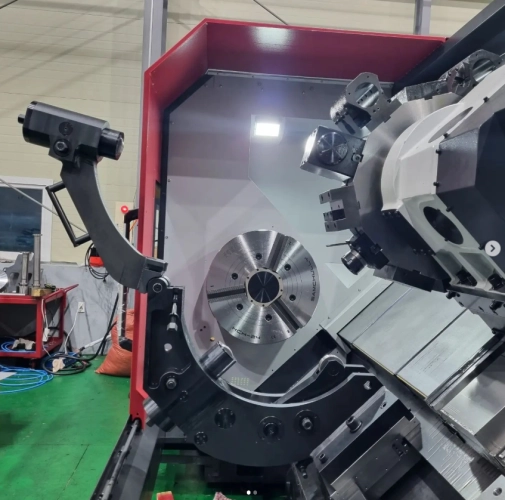

automatická hydraulická luneta ATLING, SMW
Ostatní
jednotka odsávání olejové mlhy
vzduchová pistole
oplachovací pistole
automatické dveře
ofuk sklíčidla
vozík na třísky
podavač tyčí
