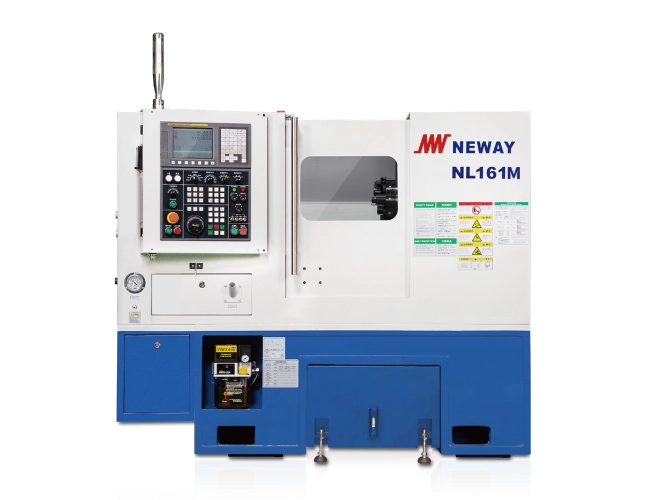

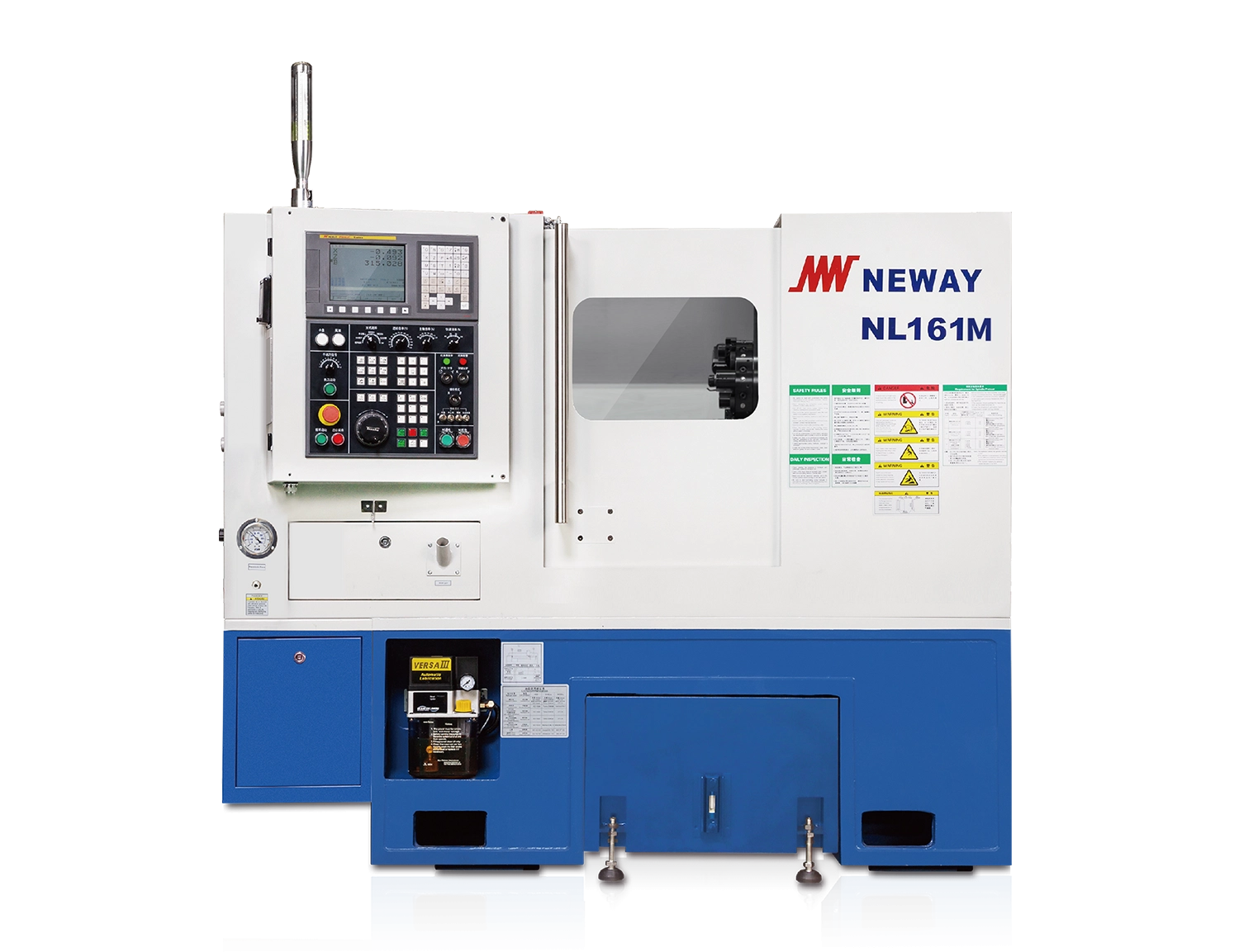

NL161M
Výkonný, kompaktní a spolehlivý tříosý horizontální soustruh na lineárním vedení s max. délkou soustružení 320 mm, max. průměrem soustružené tyče 44 mm a poháněnými nástroji.
Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou výrobu. Sklon 45° umožňuje účinné odstraňování třísek a pevnou podporu.
Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages

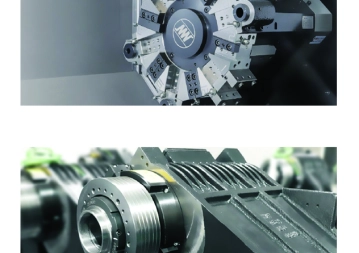

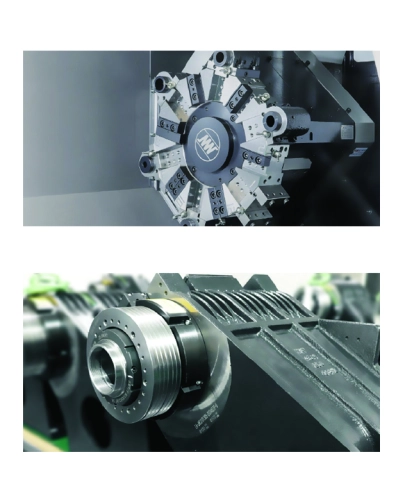

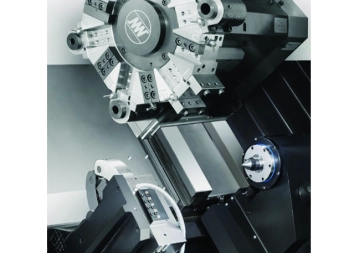

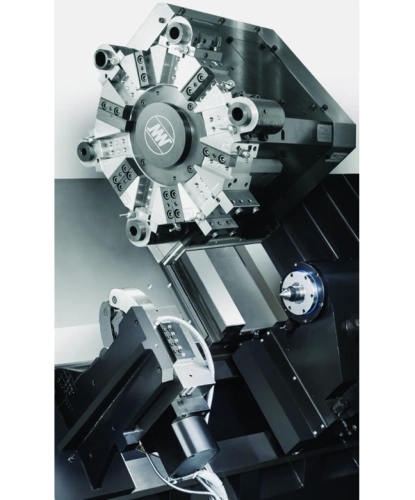

Standardním vybavením je 10,4" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, nástrojová revolverová hlava s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s diskem VDI20 a dopravník třísek.

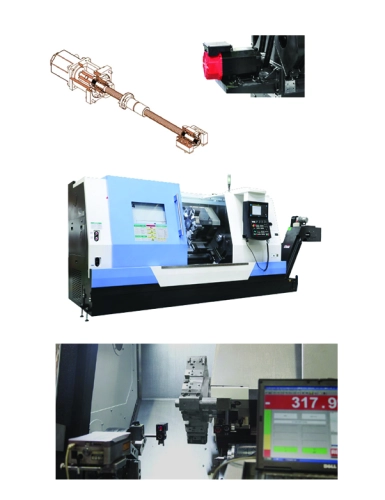

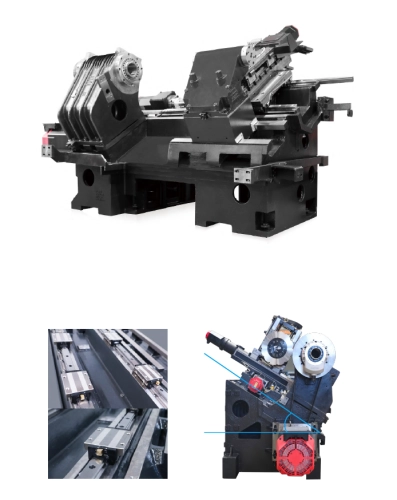

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
500
Max. průměr soustružení
mm
240
Max. délka soustružení
mm
320
Max. průchod vřetena
mm
44
Ukončení vřetena
A2-5
Velikost sklíčidla
mm
153 (6")
Otáčky vřetena
min-1
6.000
Výkon motoru vřetena
kW
5,5/7,5
Počet pozic v revolveru
ks
VDI20
Otáčky poháněných nástrojů
min-1
4.000
Výkon motoru poháněných nástrojů
kW
2,3/3,7
Pojezd v ose X/Z
mm
180 / 350
Rychloposuvy v ose X/Z
m/min.
30 / 30
Hmotnost stroje
kg
2 600
* v závorkách jsou uvedeny opce
