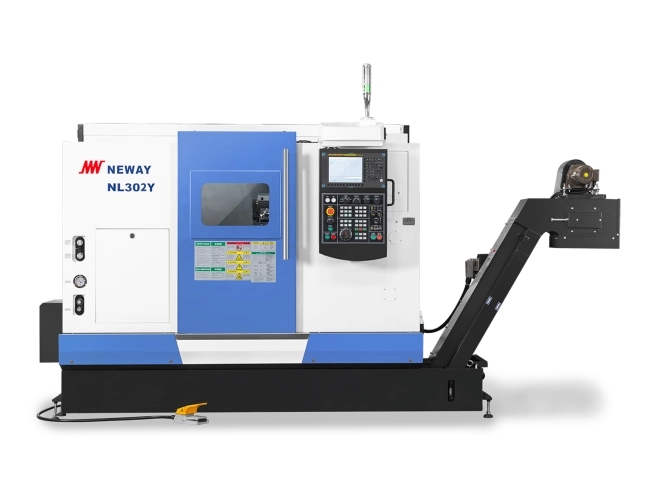

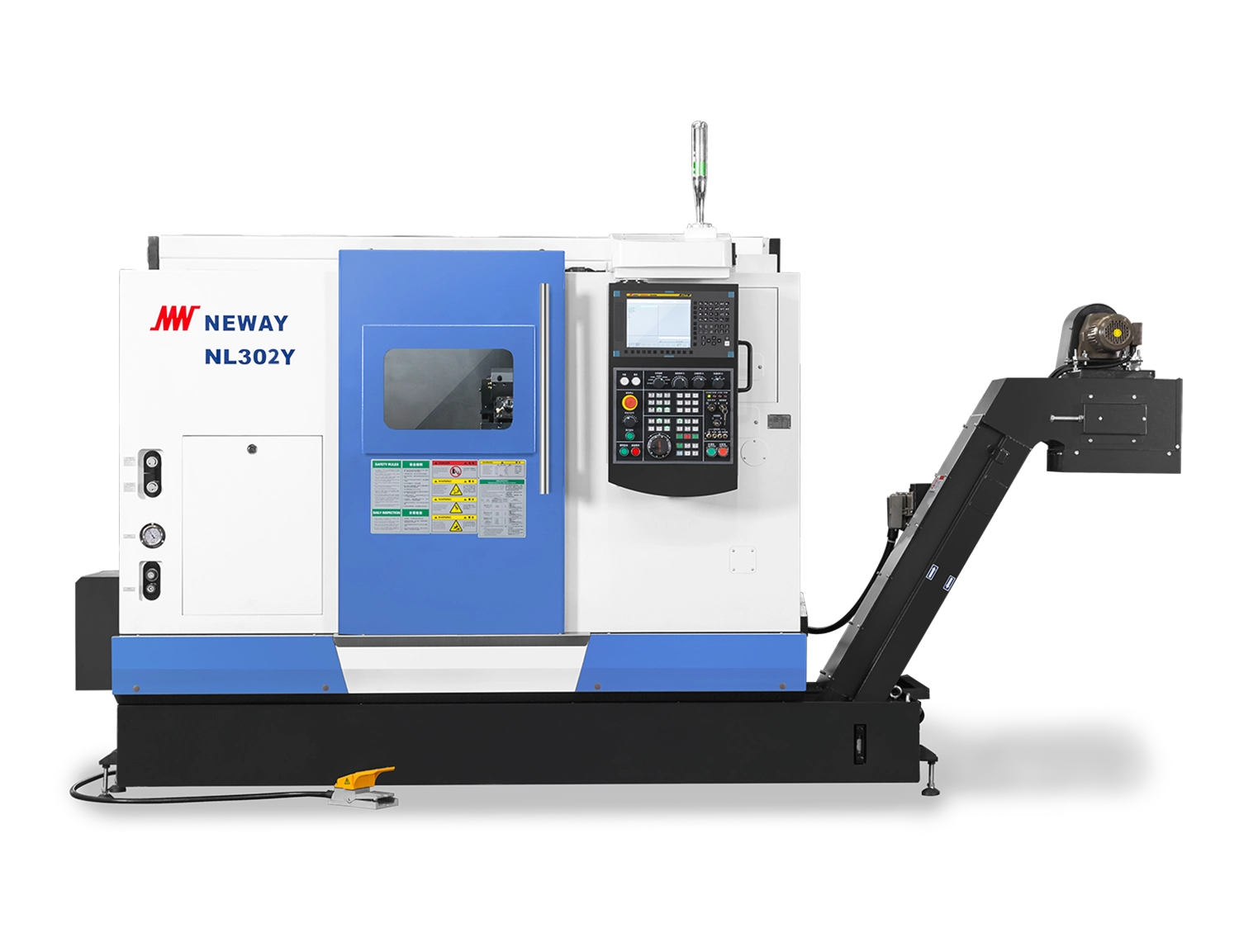

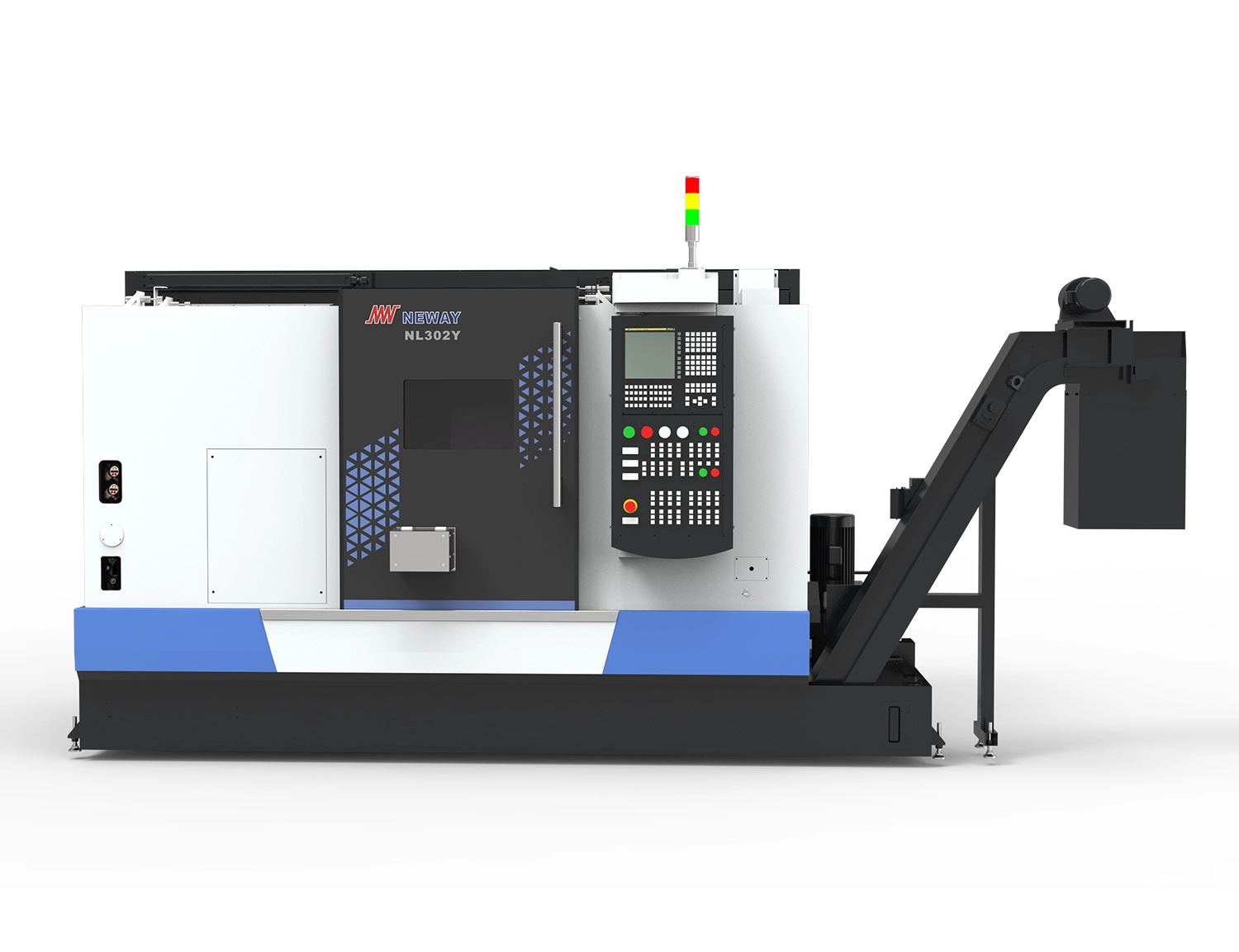

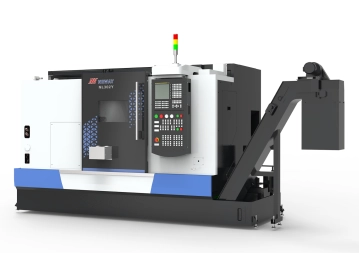

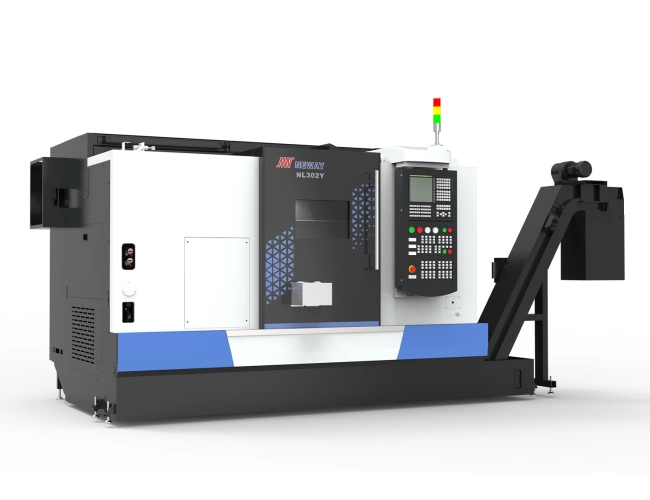

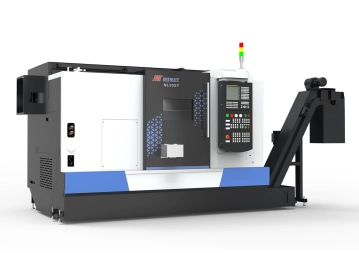

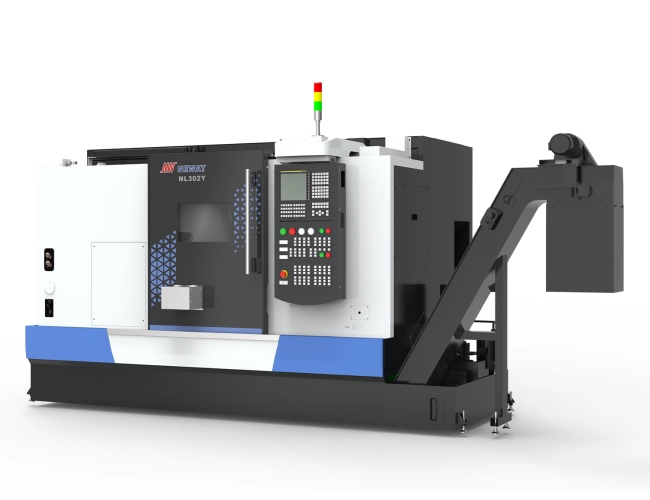

NL302Y

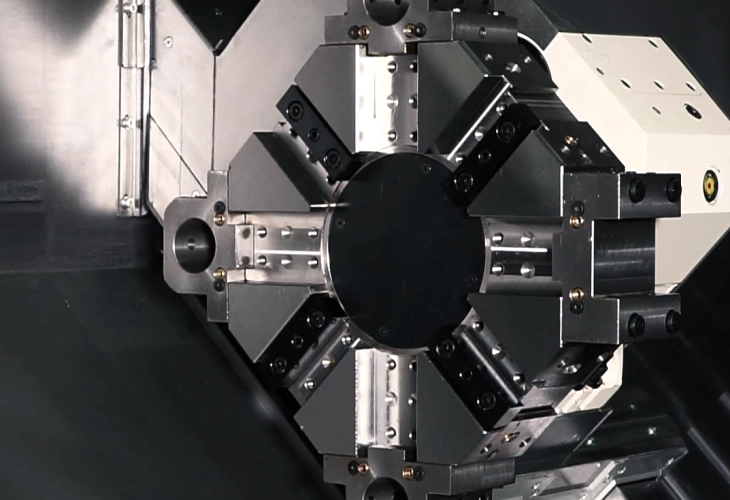

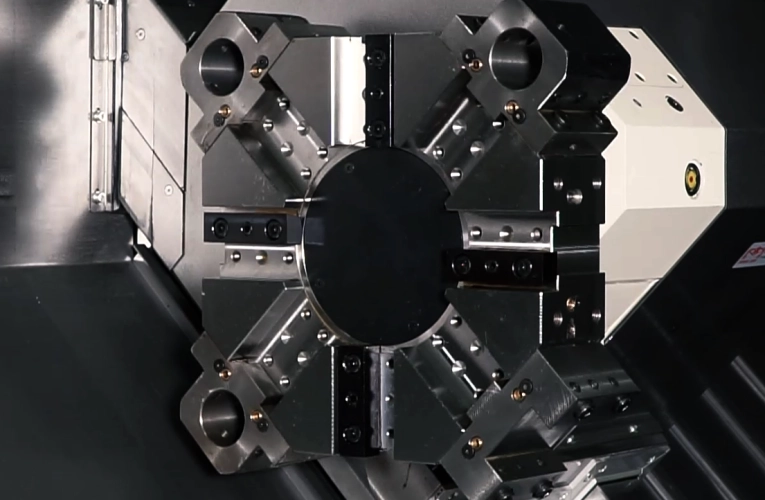

Efektivní, tuhý a přesný čtyřosý horizontální soustruh s Y- osou, poháněnými nástroji a servo koníkem na lineárním vedení, vhodný pro složité díly z těžko obrobitelných materiálů. Max. průměr soustružené tyče 51 mm a max. délka soustružení 550 mm. Stroj je vybavený revolverovou hlavou s 12 pozicemi a diskem BMT55, z toho všech 12 je poháněných. Vhodný především na obrábění složitých kusů a velkých sérií. Sklon 30° umožňuje účinné odstraňování třísek a pevnou podporu.

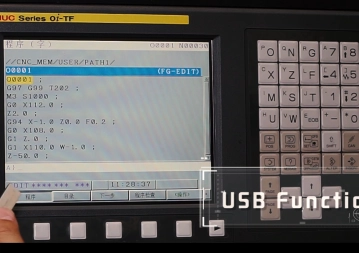

Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages

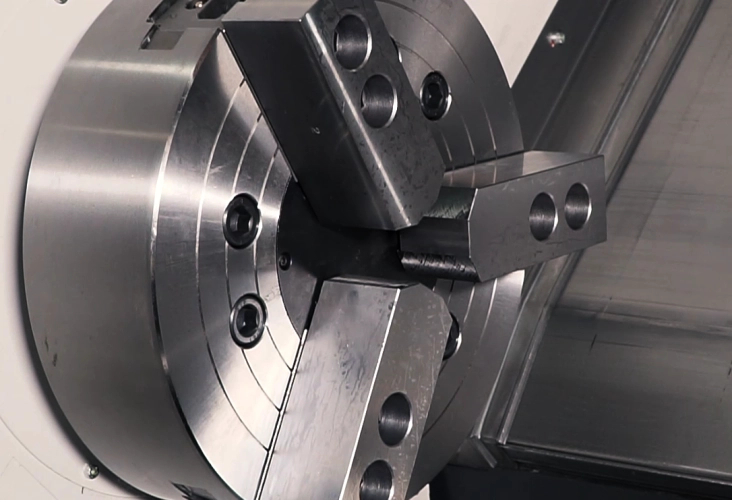

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, revolverová hlava s diskem BMT55 včetně Y osy, servem řízený podpěrný koník a dopravník třísek.
Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
620
Max. průměr soustružení
mm
300
Max. délka soustružení
mm
550
Max. průchod vřetena
mm
51 (65)
Ukončení vřetena
A2-6
Velikost sklíčidla
mm
203 (8")
Otáčky vřetena
min-1
5.000
Výkon motoru vřetena
kW
XI.15
Počet pozic v revolveru
ks
12/BMT55
Otáčky poháněných nástrojů
min-1
4.000
Výkon motoru poháněných nástrojů
kW
3,7/5,5
Pojezd v ose X/Z/Y
mm
210/600/105
Rychloposuvy v ose X/Z1/Z2/Y
m/min.
30/30/10/10
Hmotnost stroje
kg
4 200
* v závorkách jsou uvedeny opce
