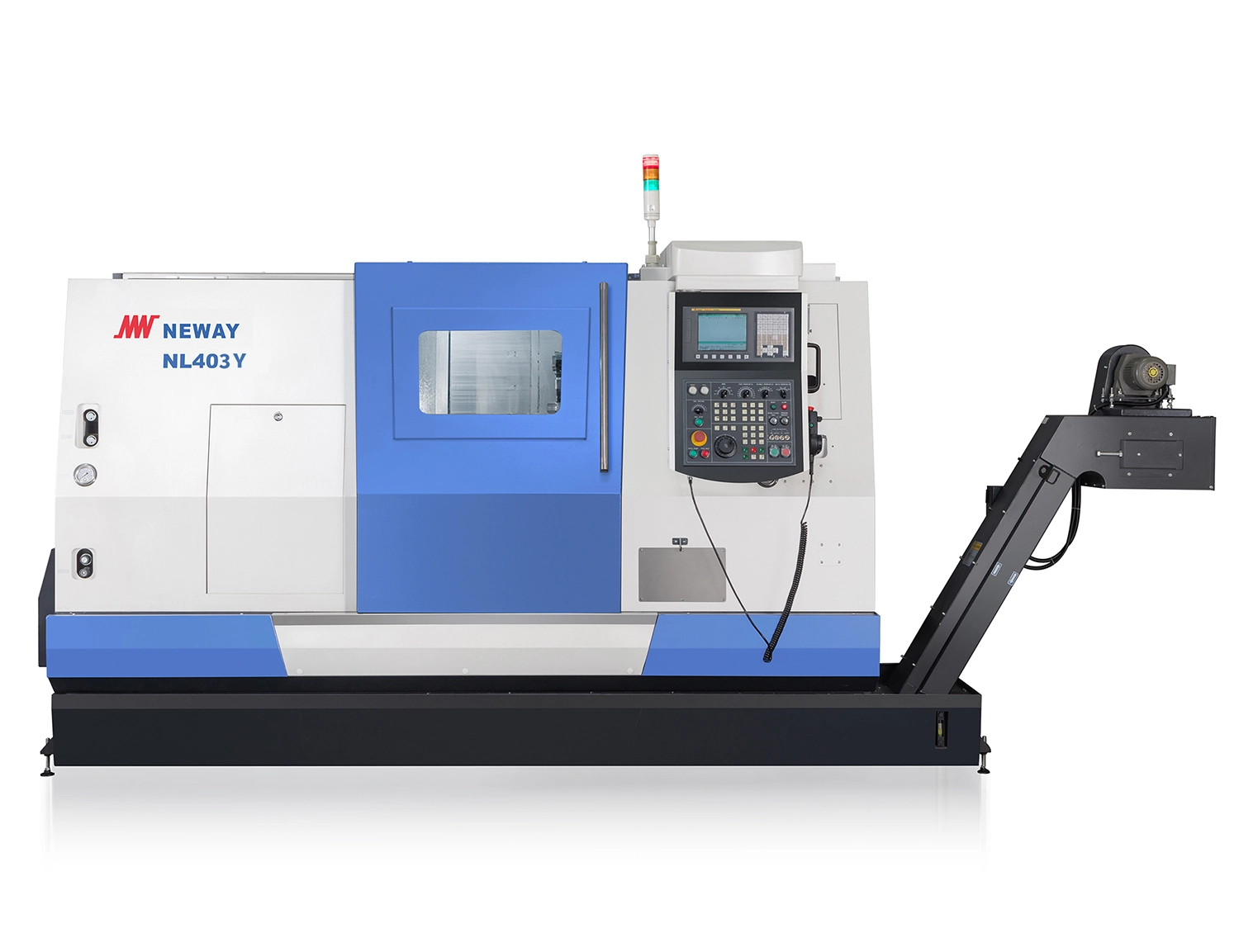

NL403SY

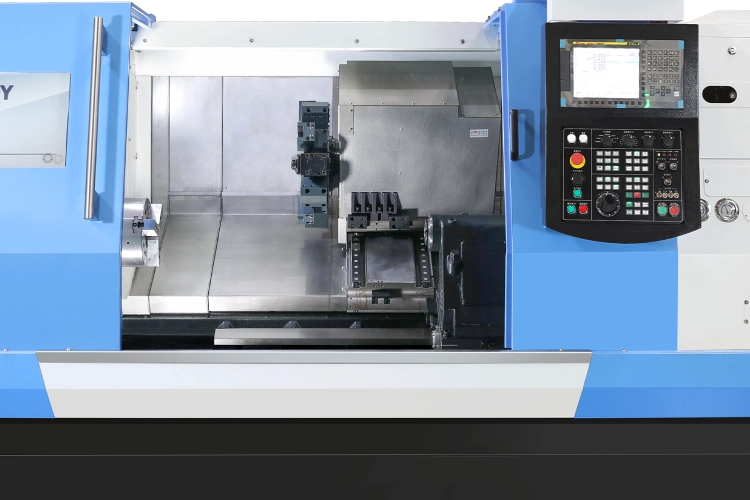

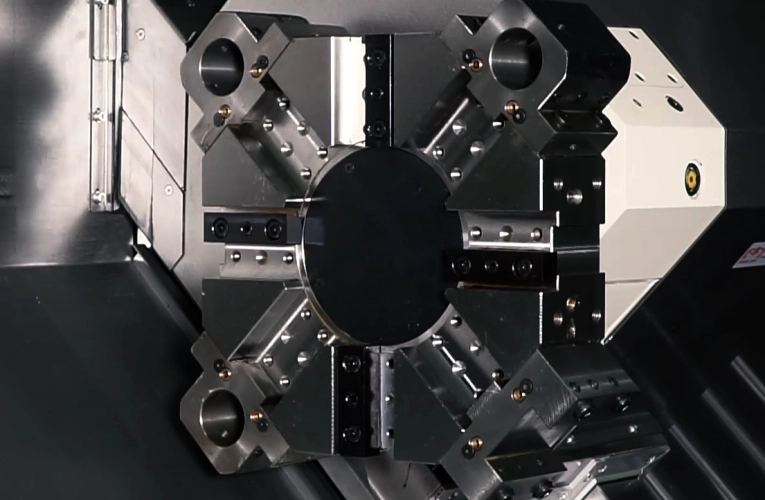

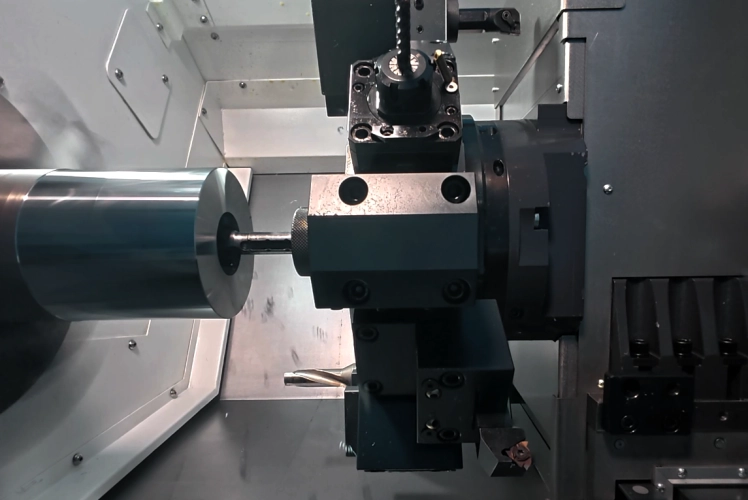

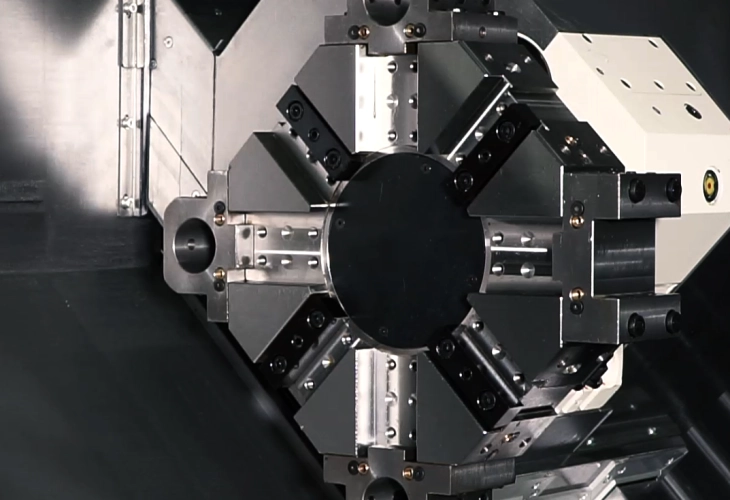

Spolehlivý a výkonný horizontální soustruh s Y-osou, se dvěma výkonnými vřeteny, které mohou pracovat nezávisle a zvýšit tak produktivitu práce. Tento model je na lineárním vedení s max. délkou soustružení 600 mm, max. průměrem soustružené tyče 74 mm. Stroj je vybavený revolverovou hlavou Y osou a 12 pozicemi s diskem BMT55, z toho 12 na každé hlavě je poháněných. Vhodný především na obrábění složitých kusů a velkých sérií. Sklon 30° umožňuje účinné odstraňování třísek a pevnou podporu.

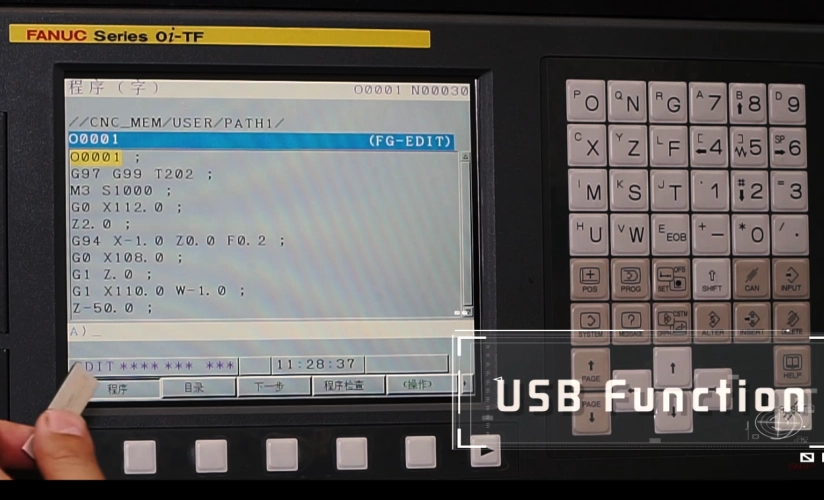

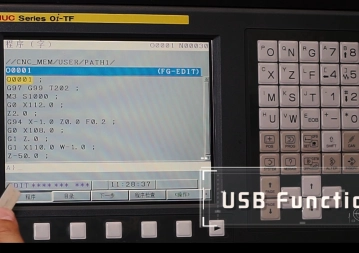

Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages

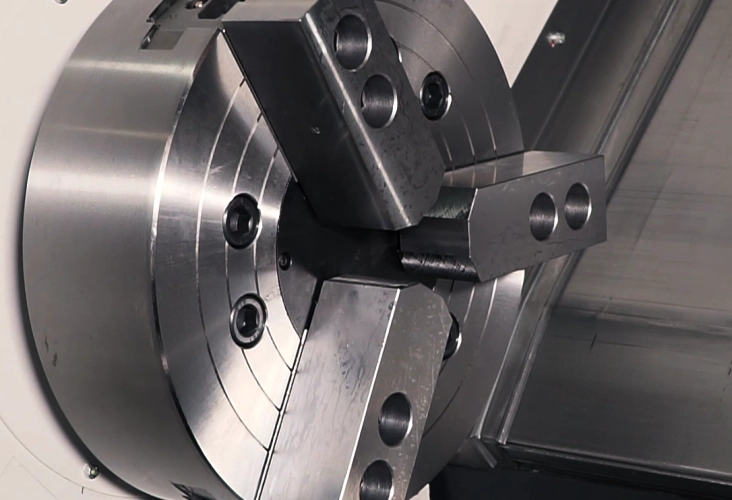

Standardním vybavením je 15" TFT monitor, hydraulická sklíčidla, nástrojová sonda, revolverová hlava s diskem BMT55 včetně Y osy a dopravník třísek.
Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
660
Max. průměr soustružení
mm
300
Max. délka soustružení
mm
600
Max. průchod vřetena hlavní/vedlejší
mm
74 / 45
Ukončení vřetena hlavní/vedlejší
A2-8 / A2-5
Velikost sklíčidla hlavní/vedlejší
mm
254 (10") /156 (6")
Otáčky vřetena hlavní/vedlejší
min-1
3.500 / 4.500
Výkon motoru hlavního vřetena
kW
15/18,5
Výkon motoru vedlejšího vřetena
kW
5,5/7,5
Počet pozic v revolveru
ks
12/BMT55
Otáčky poháněných nástrojů
min-1
4.000
Pojezd v ose X/Z/Y/B
mm
220/700/100/600
Rychloposuvy v ose X/Z/Y/B
m/min.
24/30/10/12
Hmotnost stroje
kg
4 500
* v závorkách jsou uvedeny opce
