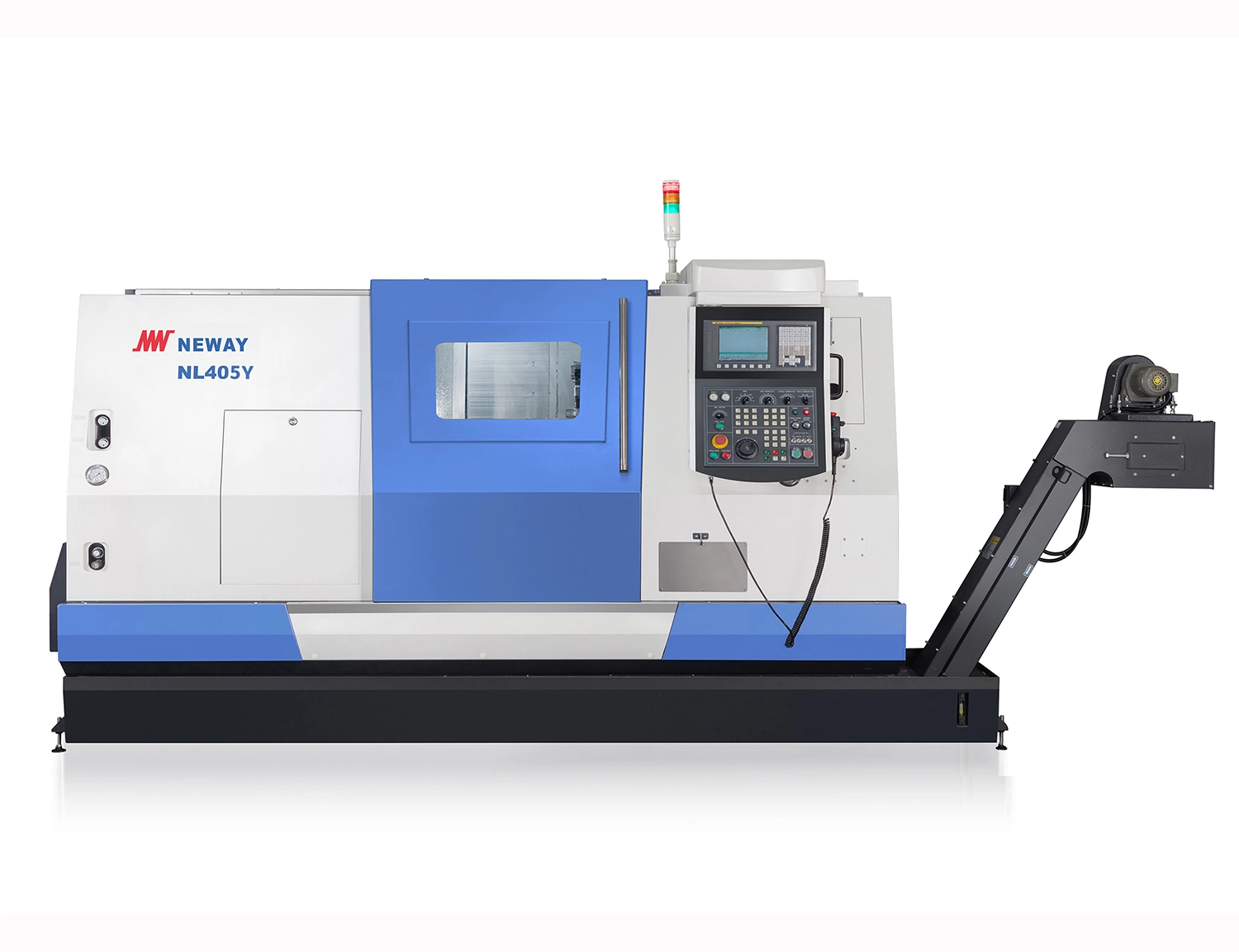

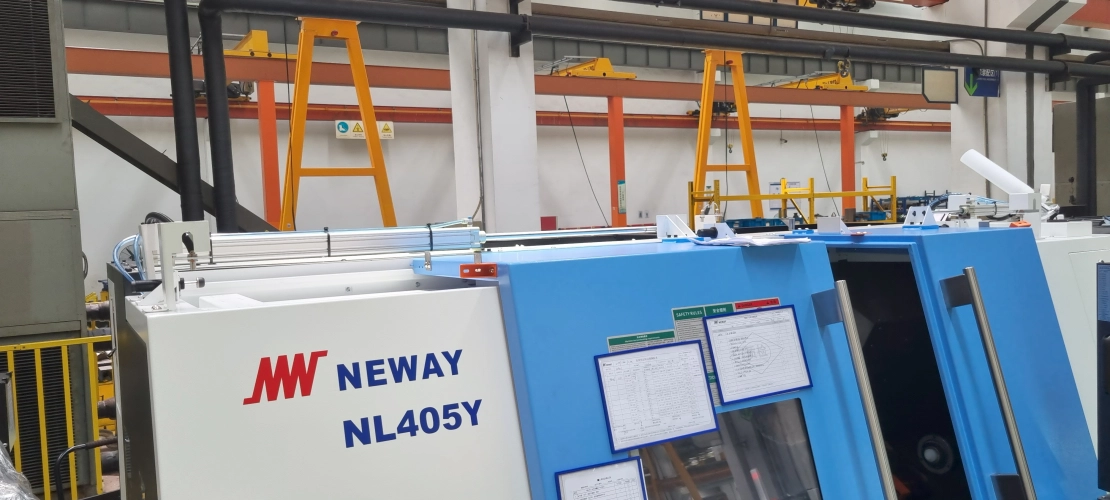

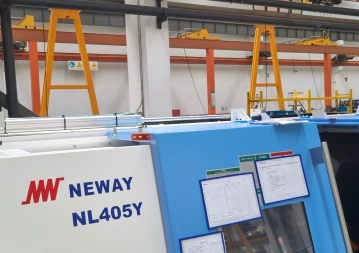

NL405Y

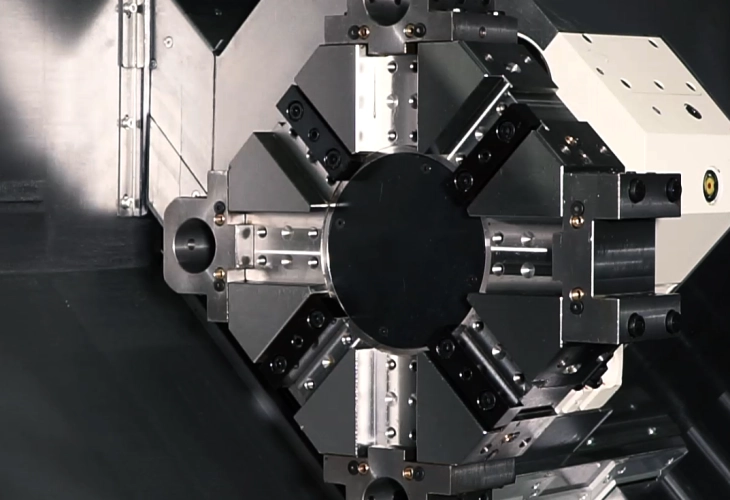

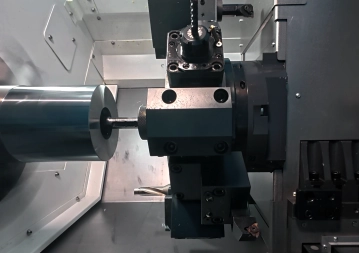

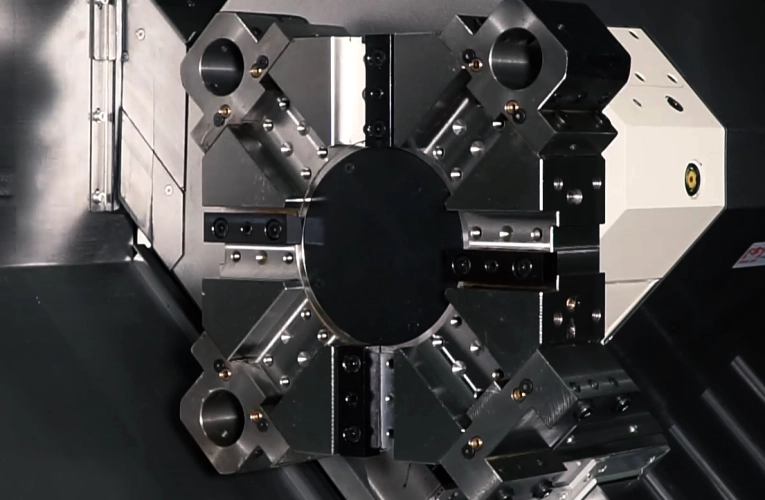

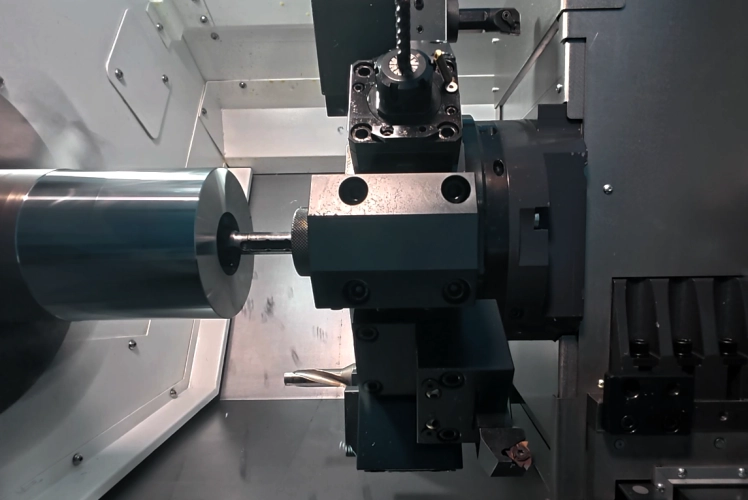

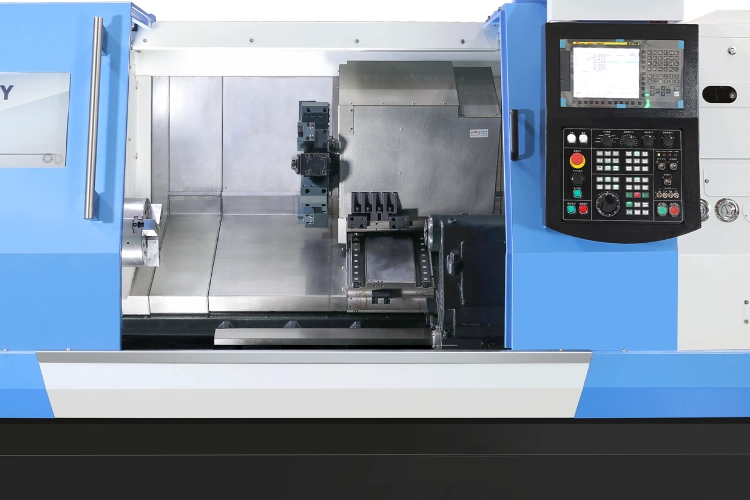

Efektivní, tuhý a přesný čtyřosý horizontální soustruh s Y- osou, poháněnými nástroji a servo koníkem na lineárním vedení, vhodný pro složité díly z těžko obrobitelných materiálů. Max. průměr soustružené tyče 74 mm a max. délka soustružení 1 180 mm. Stroj je vybavený revolverovou hlavou s 12 pozicemi a diskem BMT55, z toho všech 12 je poháněných. Vhodný především na obrábění složitých kusů a velkých sérií. Sklon 30° umožňuje účinné odstraňování třísek a pevnou podporu.

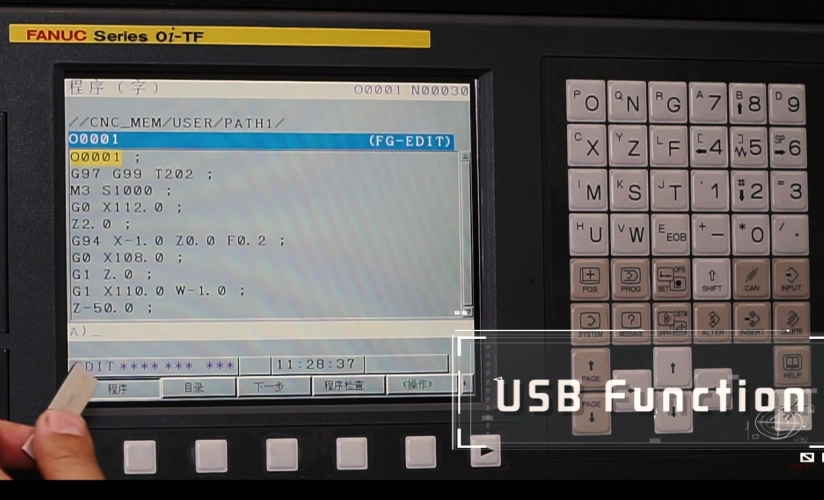

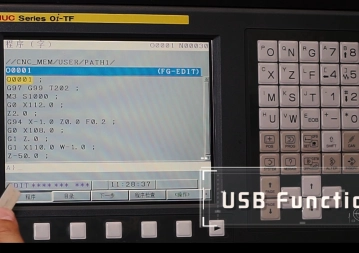

Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages

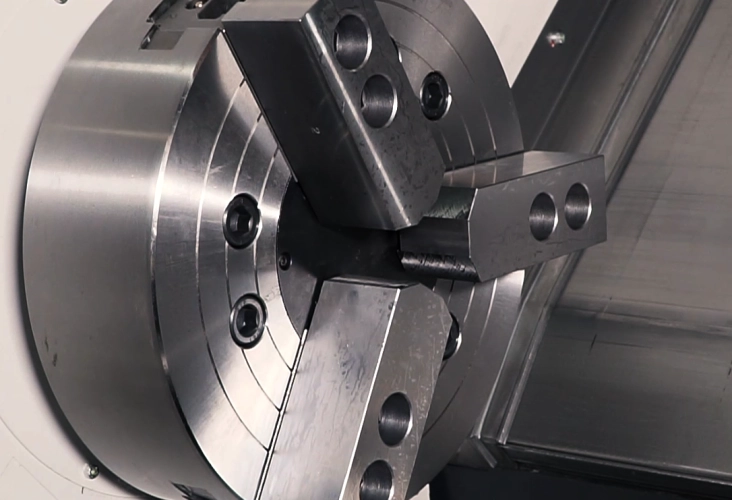

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, revolverová hlava s diskem BMT55 včetně Y osy, servem řízený podpěrný koník a dopravník třísek.
Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
660
Max. průměr soustružení
mm
400
Max. délka soustružení
mm
1 180
Max. průchod vřetena
mm
74
Ukončení vřetena
A2-8
Velikost sklíčidla
mm
254 (10")
Otáčky vřetena
min-1
3.500
Výkon motoru vřetena
kW
15/18,5
Počet pozic v revolveru
ks
12/BMT55
Otáčky poháněných nástrojů
min-1
4.000
Výkon motoru poháněných nástrojů
kW
3,7/5,5
Pojezd v ose X/Z/Y
mm
280/1 280/100
Rychloposuvy v ose X/Z/Y
m/min.
24/30/10
Hmotnost stroje
kg
4 700
* v závorkách jsou uvedeny opce
