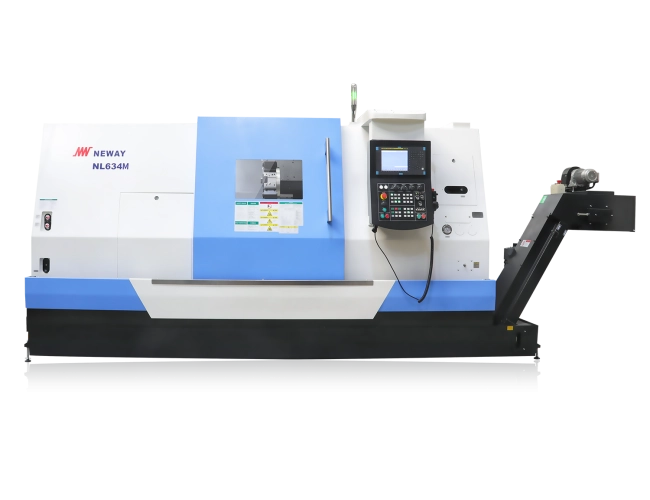

NL634M
Výkonný, kompaktní a spolehlivý dvouosý horizontální soustruh na kluzném vedení s max. délkou soustružení 960 mm, max. průměrem soustružené tyče 89 (116) mm a poháněnými nástroji.
Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou výrobu. Sklon 45° umožňuje účinné odstraňování třísek a pevnou podporu.
Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages

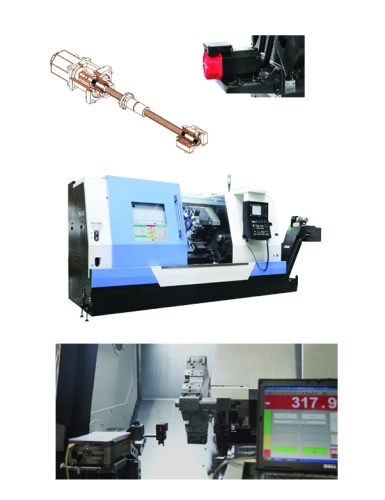

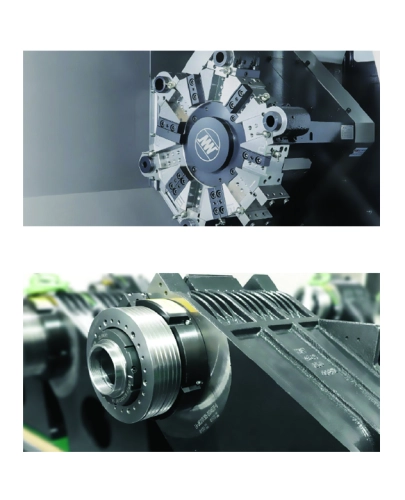

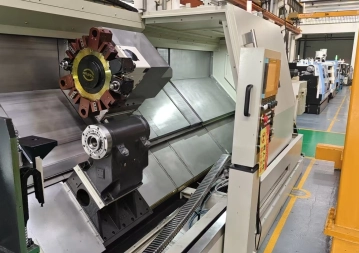

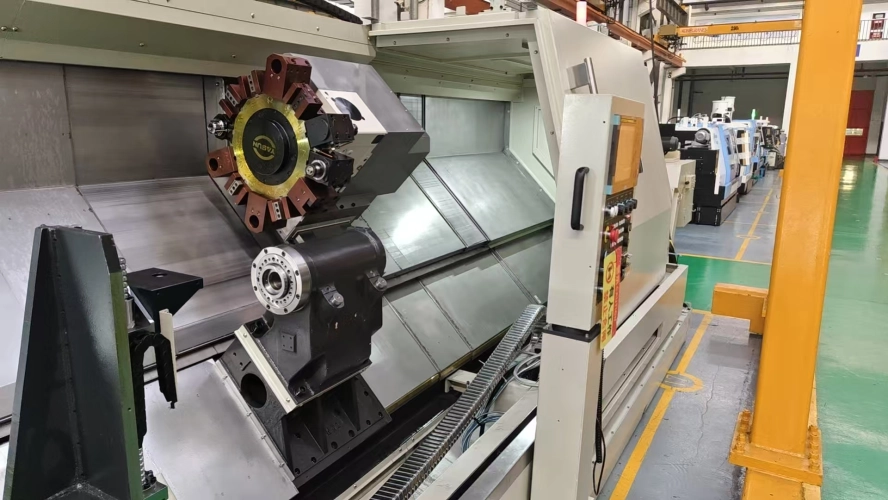

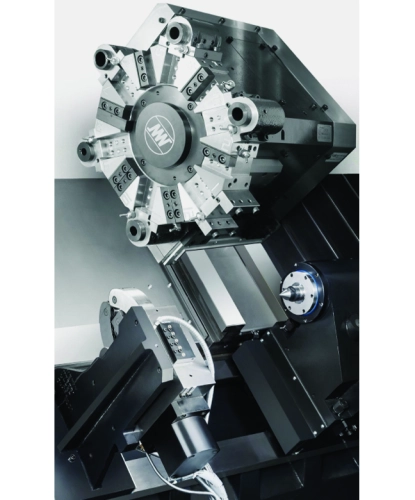

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, nástrojová revolverová hlava s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s diskem BMT65, hydraulický koník a dopravník třísek.

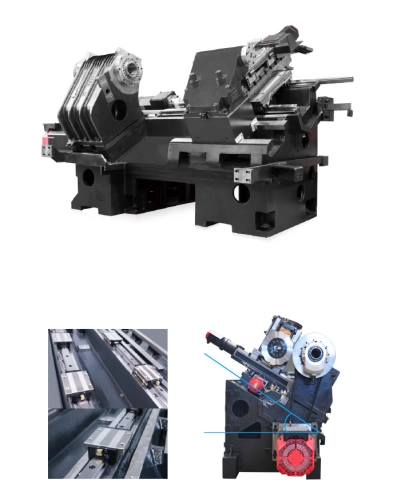

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
770
Max. průměr soustružení
mm
560
Max. délka soustružení
mm
960
Max. průchod vřetena
mm
89 (116)
Ukončení vřetena
A2-8
Velikost sklíčidla
mm
305 (12")
Otáčky vřetena
min-1
2.000
Výkon motoru vřetena
kW
15/18,5
Počet pozic v revolveru
ks
12 (BMT65)
Otáčky poháněných nástrojů
min-1
4.000
Výkon motoru poháněných nástrojů
kW
3,7/5,5
Pojezd v ose X/Z
mm
350 / 1 100
Rychloposuvy v ose X/Z
m/min.
12 / 16
Hmotnost stroje
kg
7 000
* v závorkách jsou uvedeny opce
