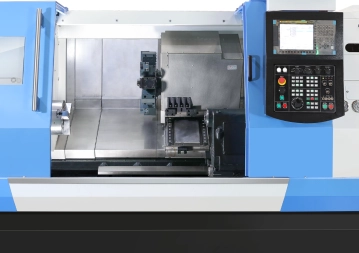

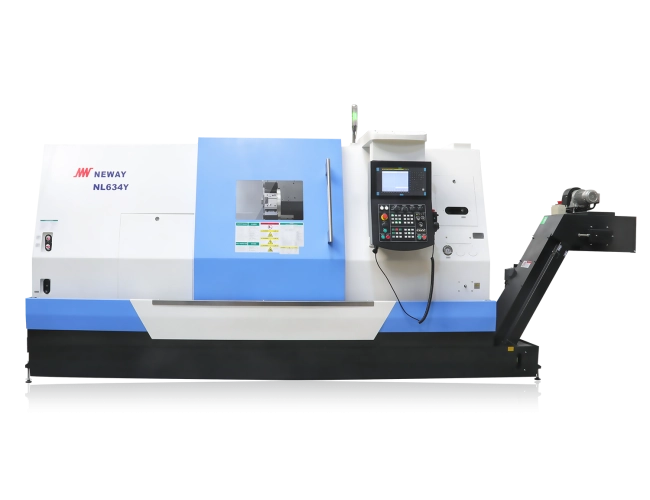

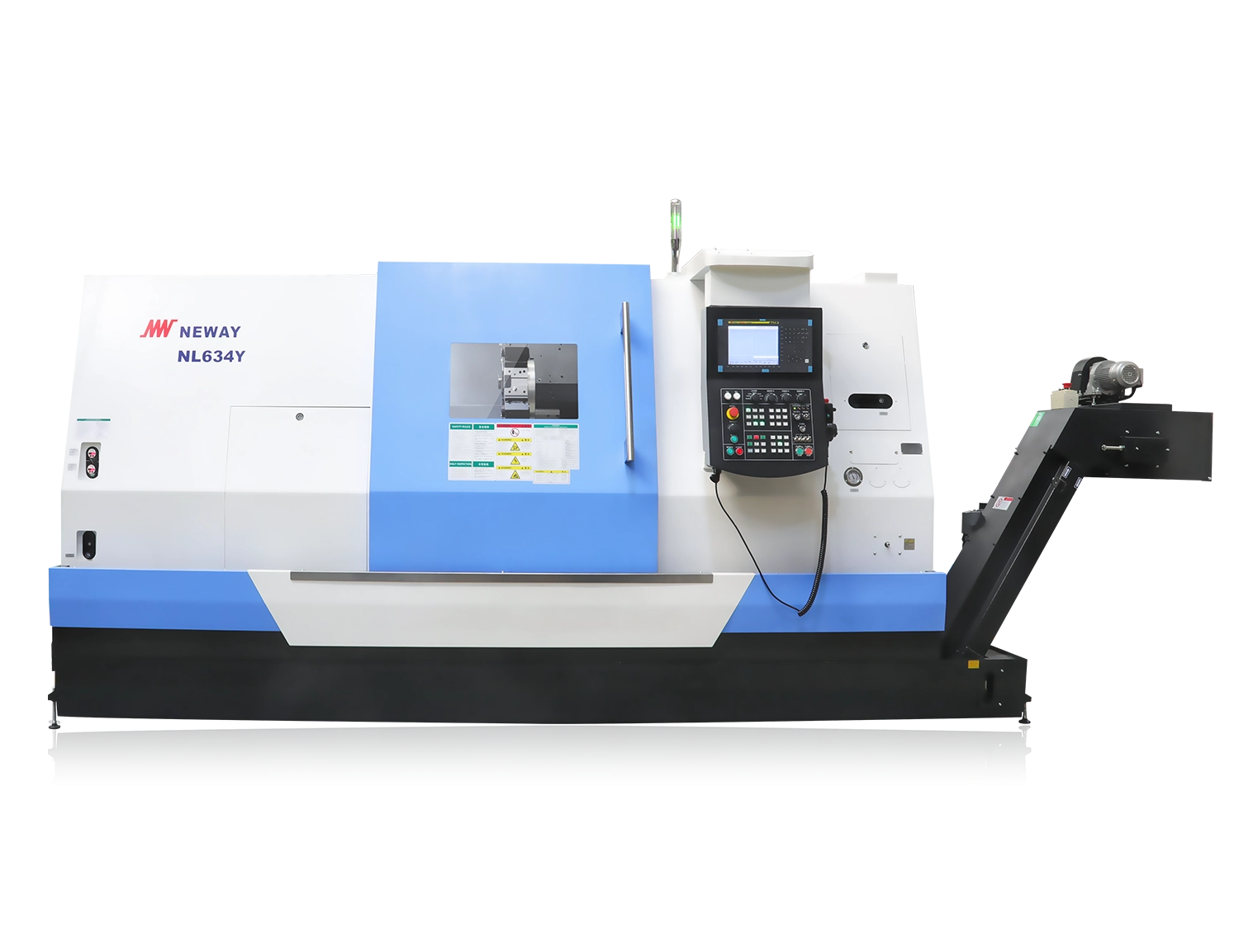

NL634Y

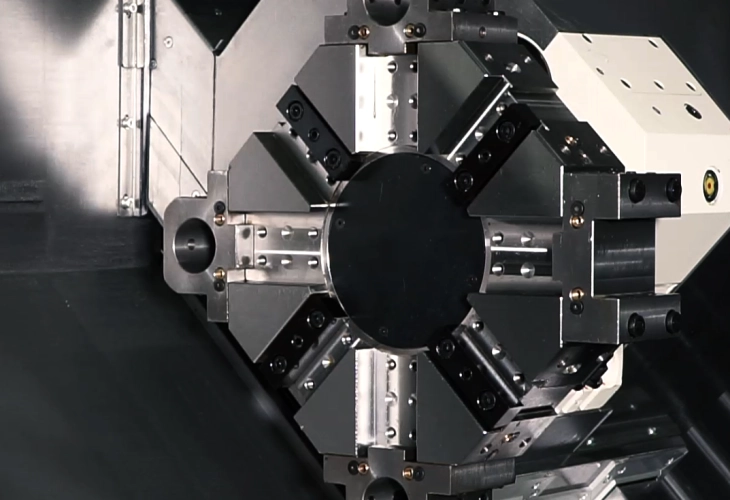

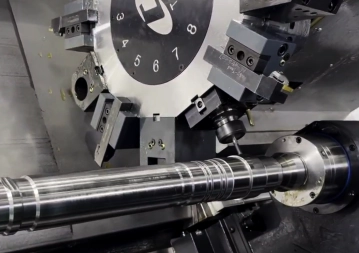

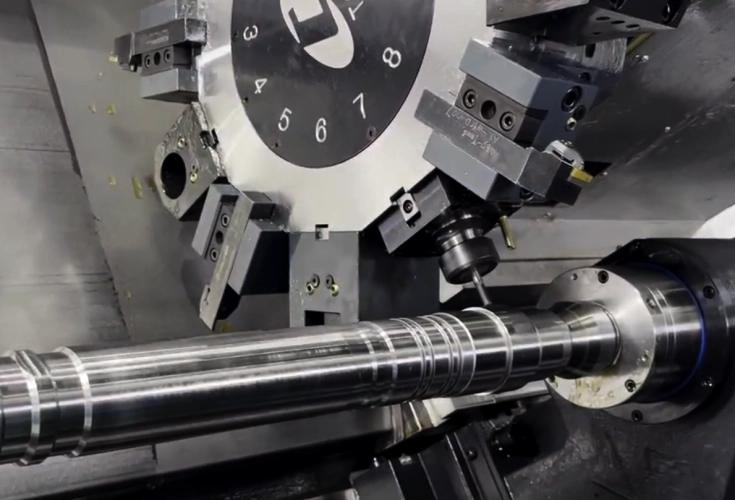

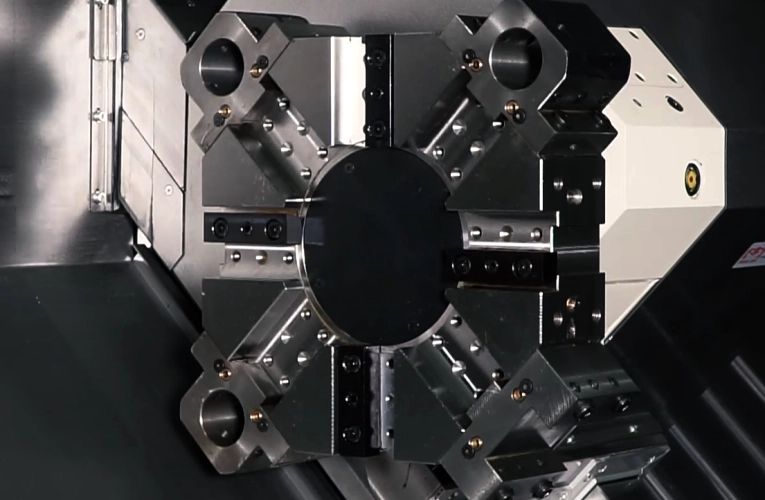

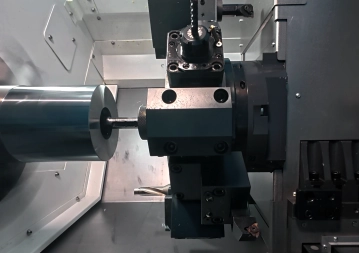

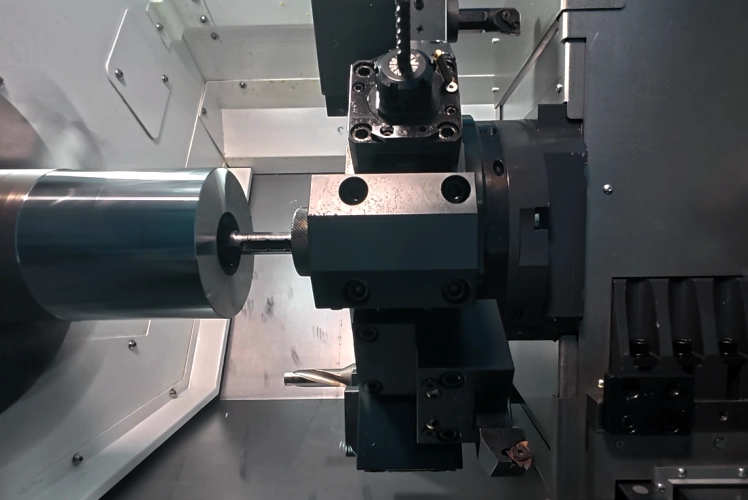

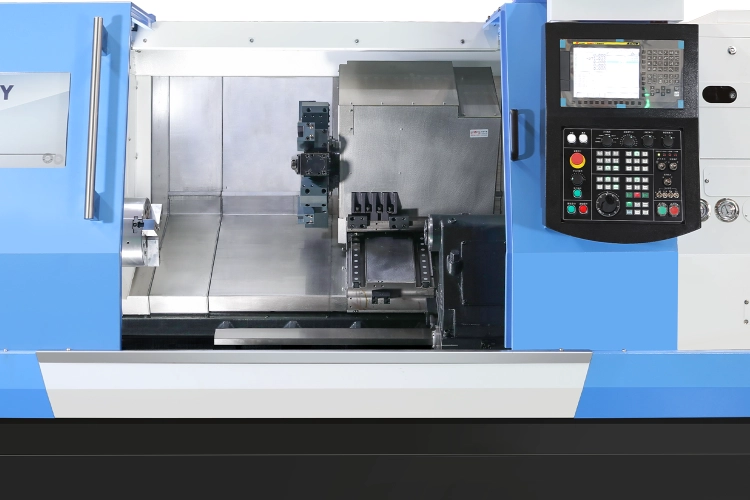

Efektivní, tuhý a přesný čtyřosý horizontální soustruh s Y- osou, poháněnými nástroji a hydraulickým koníkem na kluzném vedení, vhodný pro složité díly z těžko obrobitelných materiálů. Max. průměr soustružené tyče 74 (89; 116) mm a max. délka soustružení 860 mm. Stroj je vybavený revolverovou hlavou s 12 pozicemi a diskem BMT65, z toho všech 12 je poháněných. Vhodný především na obrábění složitých kusů a velkých sérií. Sklon 45° umožňuje účinné odstraňování třísek a pevnou podporu.

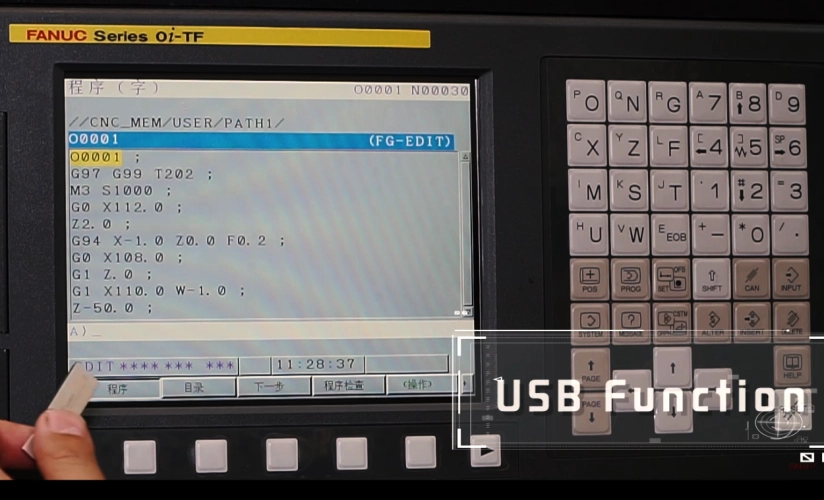

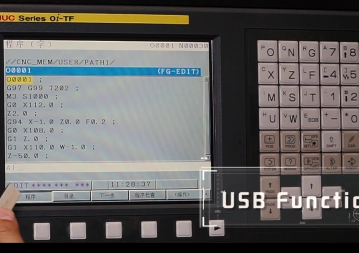

Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages

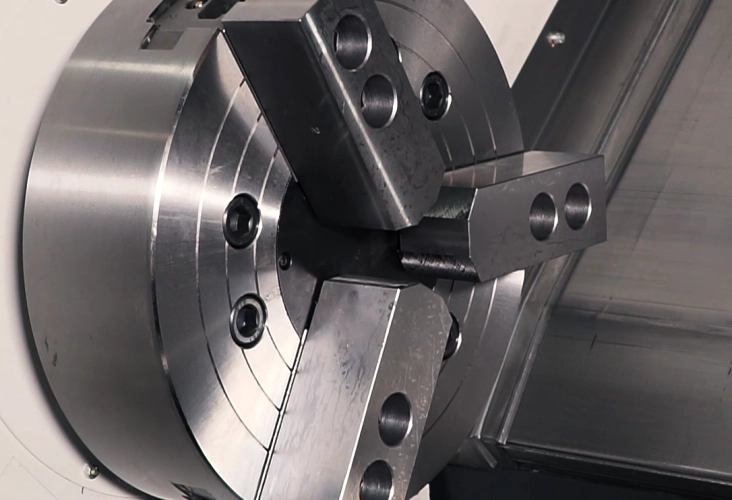

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, revolverová hlava s diskem BMT65 včetně Y osy, hydraulický podpěrný koník a dopravník třísek.
Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
770
Max. průměr soustružení
mm
560
Max. délka soustružení
mm
860
Max. průchod vřetena
mm
74 (89)
Ukončení vřetena
A2-8
Velikost sklíčidla
mm
305 (12")
Otáčky vřetena
min-1
2.000
Výkon motoru vřetena
kW
15/18,5
Počet pozic v revolveru
ks
12/BMT65
Otáčky poháněných nástrojů
min-1
4.000
Výkon motoru poháněných nástrojů
kW
4,5
Pojezd v ose X/Z/Y
mm
350/960/120
Rychloposuvy v ose X/Z/Y
m/min.
12/16/8
Hmotnost stroje
kg
7 100
* v závorkách jsou uvedeny opce
