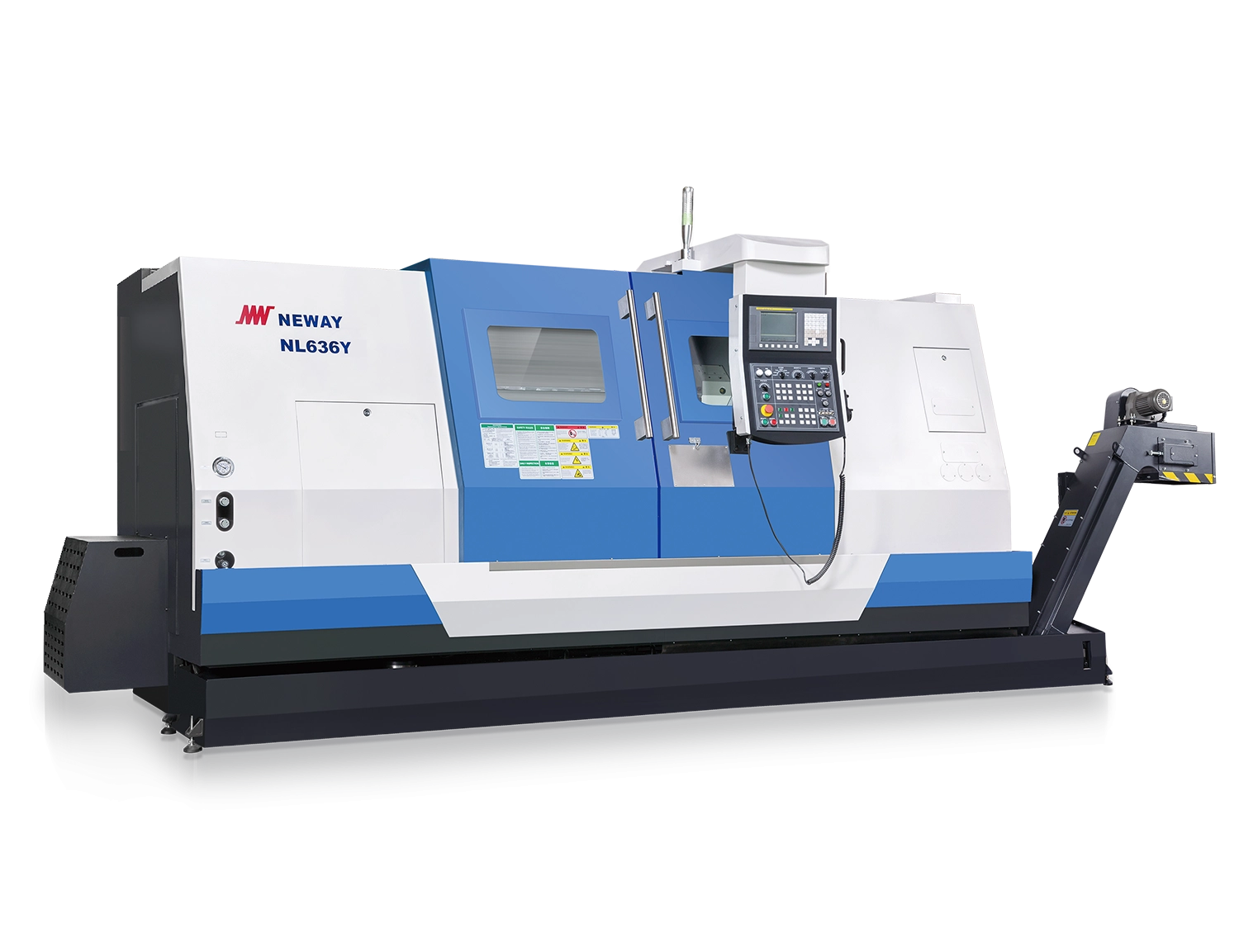

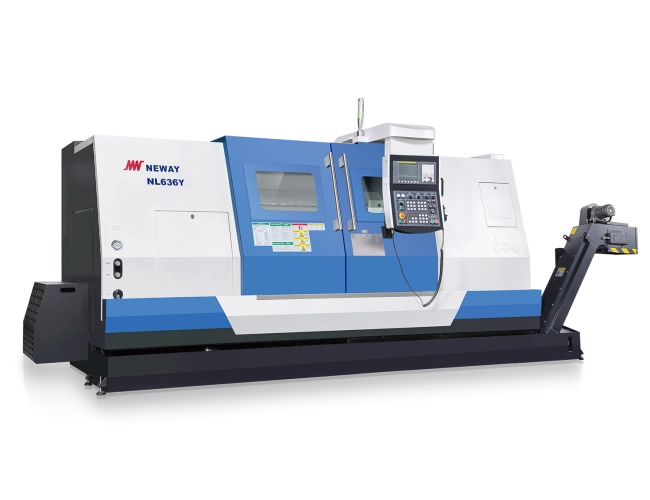

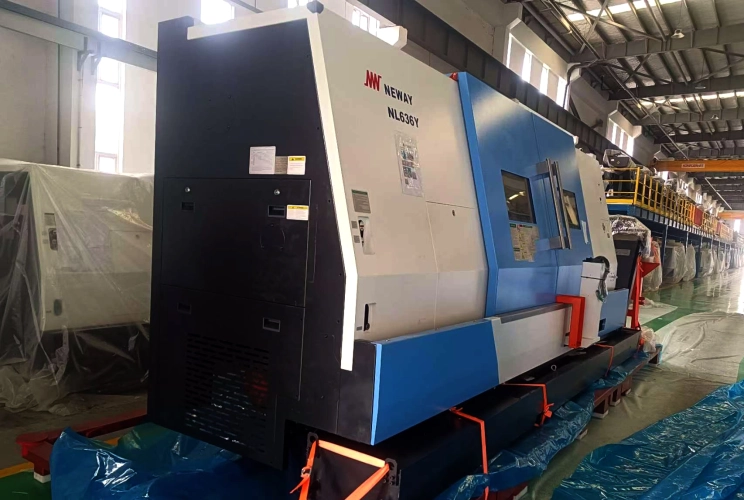

NL636Y

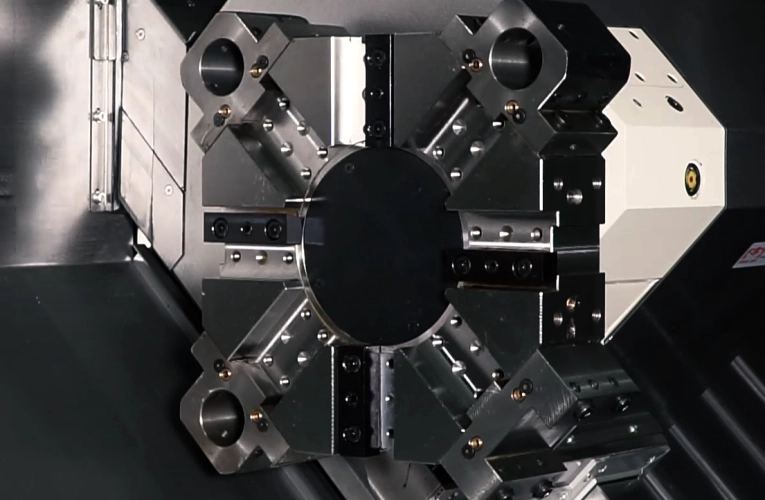

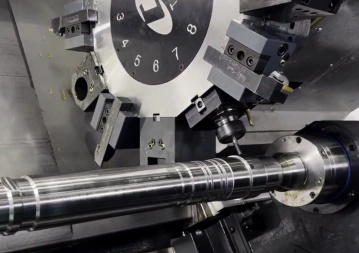

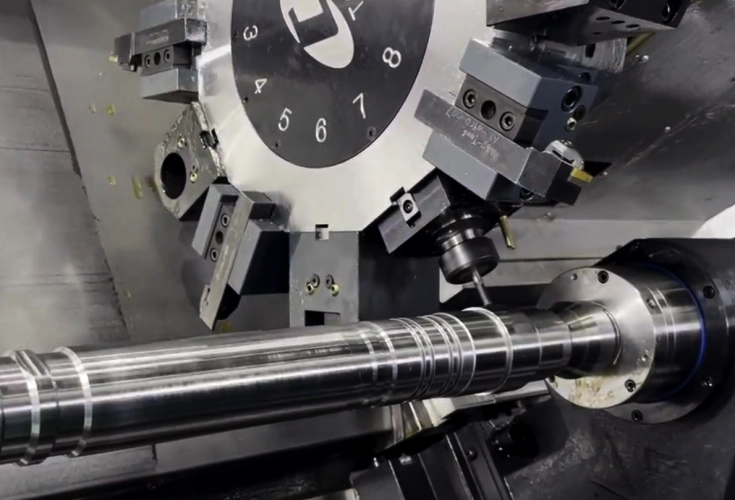

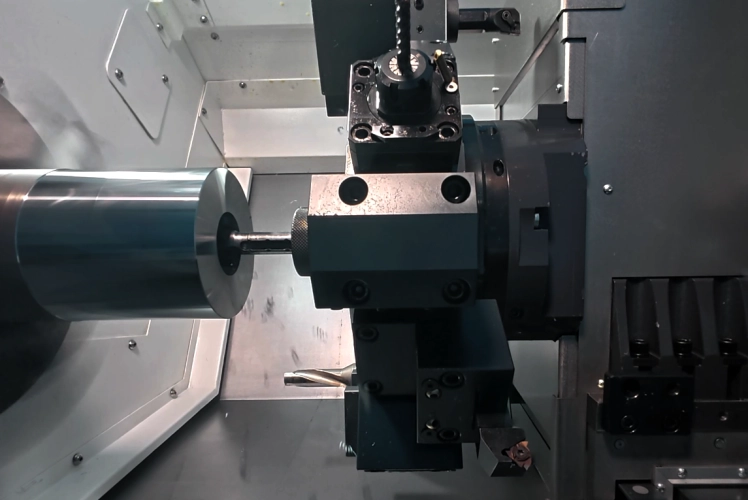

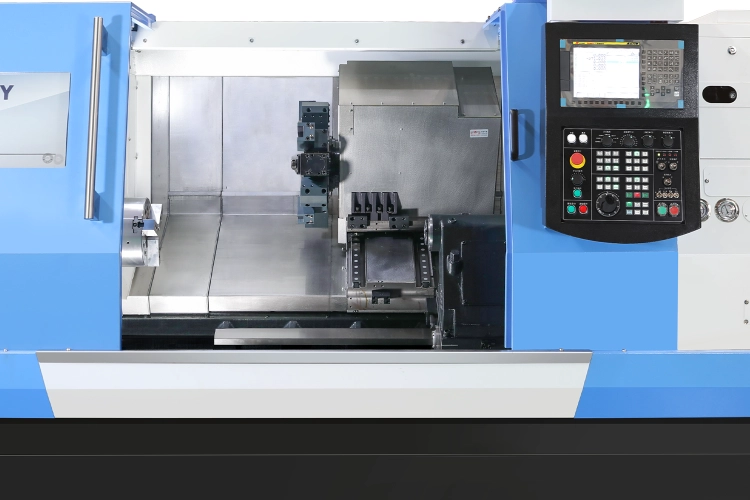

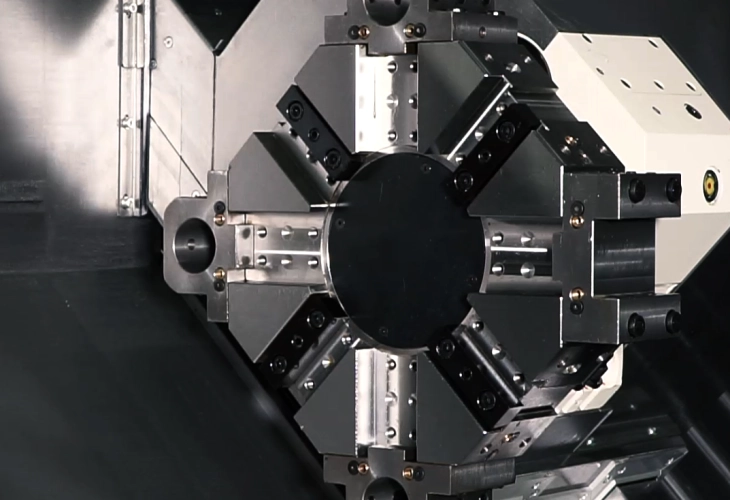

Efektivní, tuhý a přesný čtyřosý horizontální soustruh s Y- osou, poháněnými nástroji a hydraulickým koníkem na kluzném vedení, vhodný pro složité díly z těžko obrobitelných materiálů. Max. průměr soustružené tyče 89 (116) mm a max. délka soustružení 1 860 mm. Stroj je vybavený revolverovou hlavou s 12 pozicemi a diskem BMT65, z toho všech 12 je poháněných. Vhodný především na obrábění složitých kusů a velkých sérií. Sklon 45° umožňuje účinné odstraňování třísek a pevnou podporu.

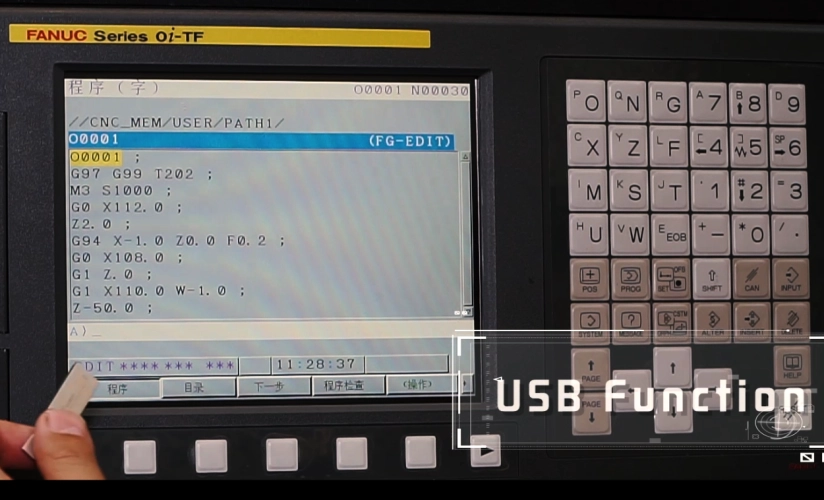

Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages

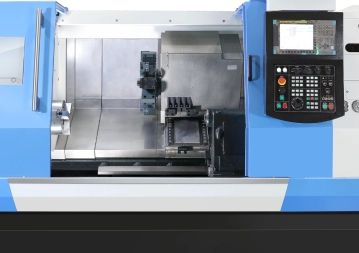

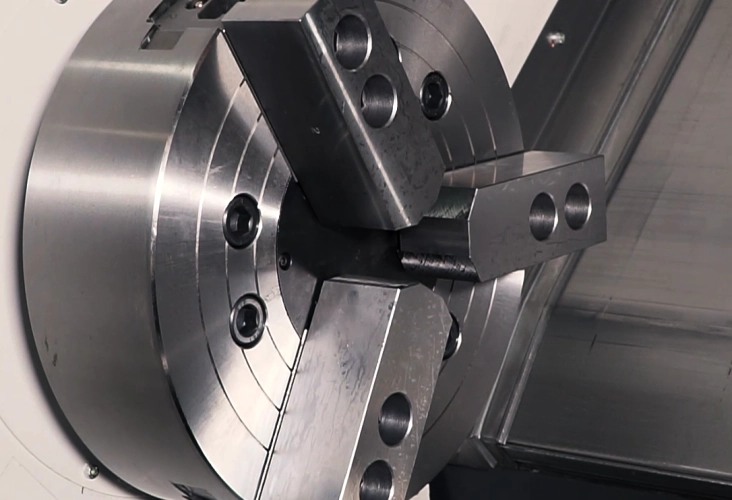

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, revolverová hlava s diskem BMT65 včetně Y osy, hydraulický podpěrný koník a dopravník třísek.
Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
770
Max. průměr soustružení
mm
560
Max. délka soustružení
mm
1 860
Max. průchod vřetena
mm
89 (116)
Ukončení vřetena
A2-11
Velikost sklíčidla
mm
305 (12")
Otáčky vřetena
min-1
2.000
Výkon motoru vřetena
kW
15/18,5
Počet pozic v revolveru
ks
12/BMT65
Otáčky poháněných nástrojů
min-1
4.000
Výkon motoru poháněných nástrojů
kW
4,5
Pojezd v ose X/Z/Y
mm
350/1 960/120
Rychloposuvy v ose X/Z/Y
m/min.
12/16/8
Hmotnost stroje
kg
8 300
* v závorkách jsou uvedeny opce
