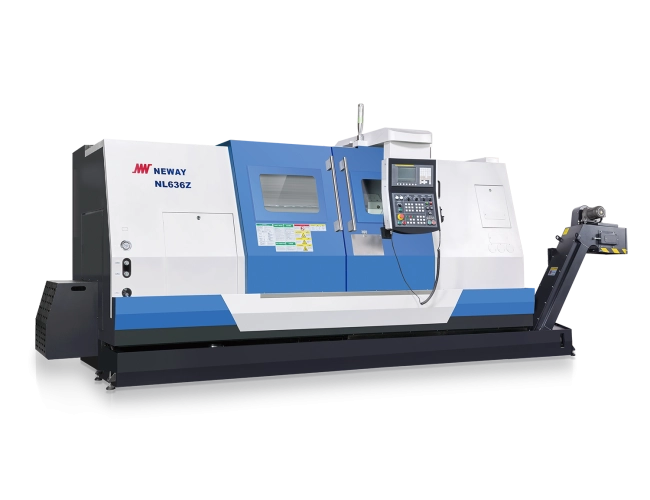

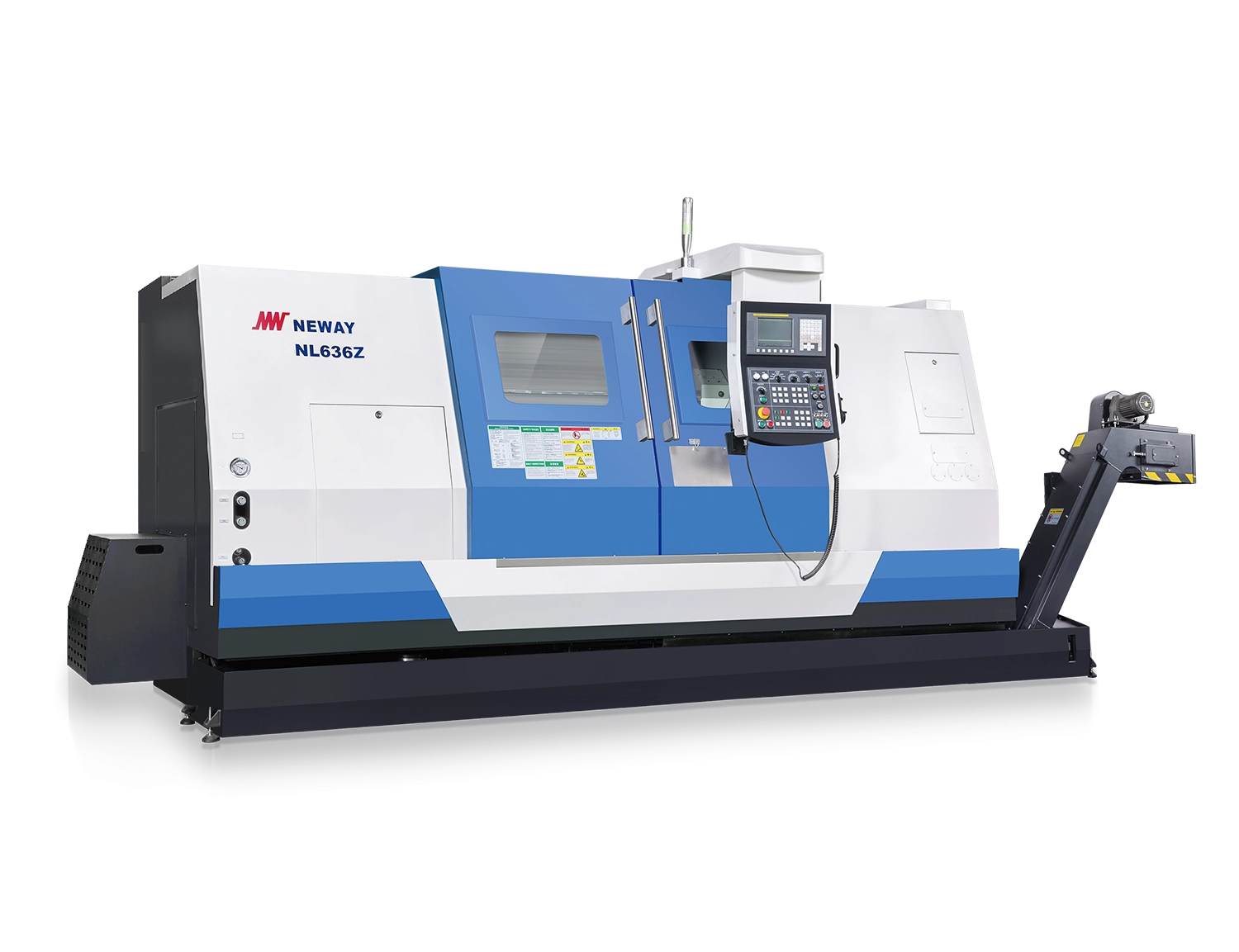

NL636Z
Výkonný, kompaktní a spolehlivý dvouosý horizontální soustruh na kluzném vedení s max. délkou soustružení 2 000 mm a max. průměrem soustružené tyče 89 (116) mm.
Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou výrobu. Sklon 45° umožňuje účinné odstraňování třísek a pevnou podporu.
Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages

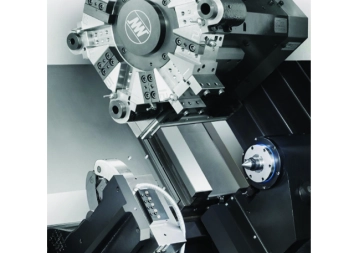

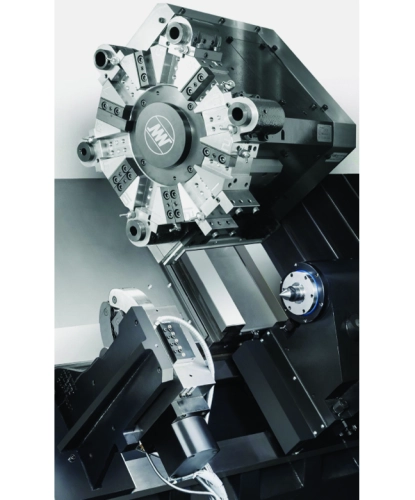

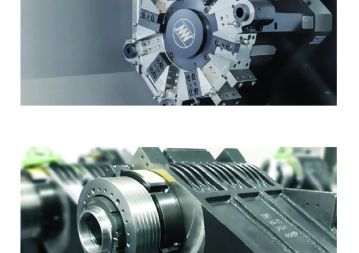

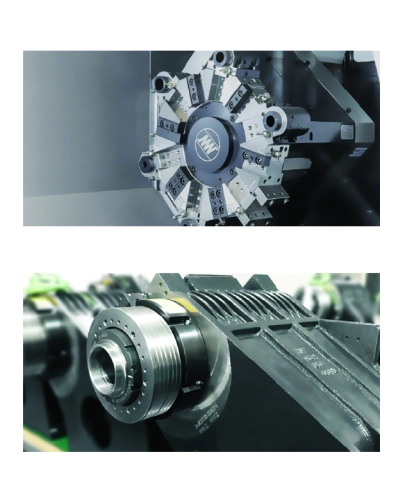

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, nástrojová revolverová hlava s přímým upínáním, hydraulický koník a dopravník třísek.

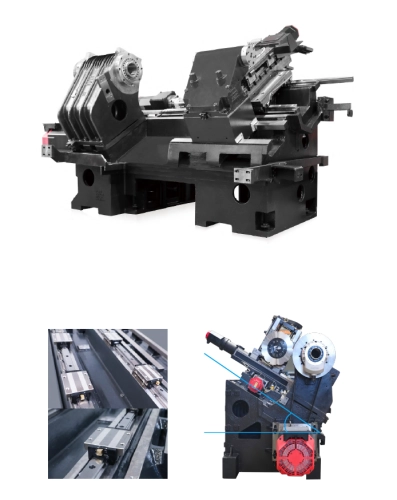

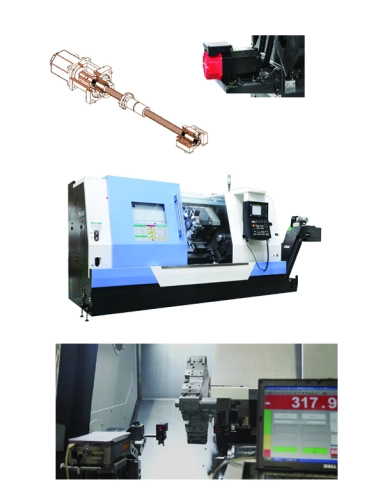

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
770
Max. průměr soustružení
mm
630
Max. délka soustružení
mm
2 000
Max. průchod vřetena
mm
89 (116)
Ukončení vřetena
A2-11
Velikost sklíčidla
mm
381 (15")
Otáčky vřetena
min-1
1.000
Výkon motoru vřetena
kW
22 / 26
Počet pozic v revolveru
ks
12
Pojezd v ose X/Z
mm
350 / 2 100
Rychloposuvy v ose X/Z
m/min.
12 / 16
Hmotnost stroje
kg
8 300
* v závorkách jsou uvedeny opce
