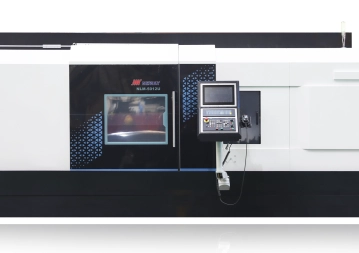

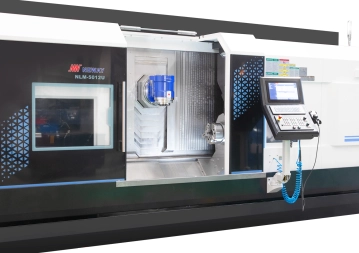

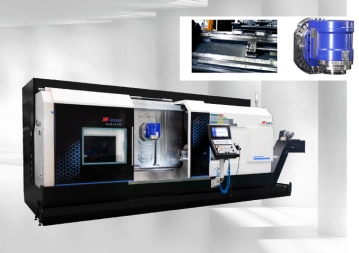

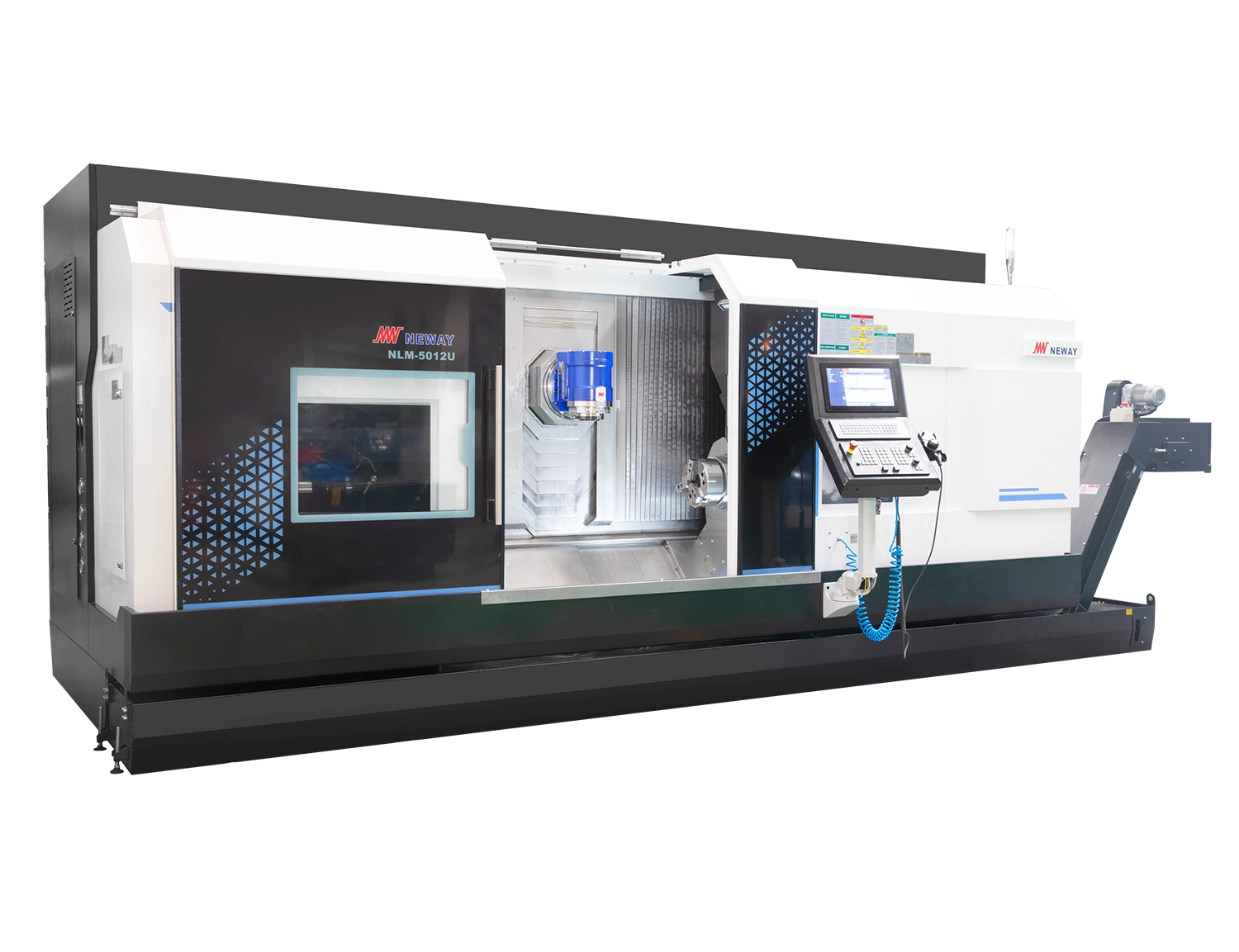

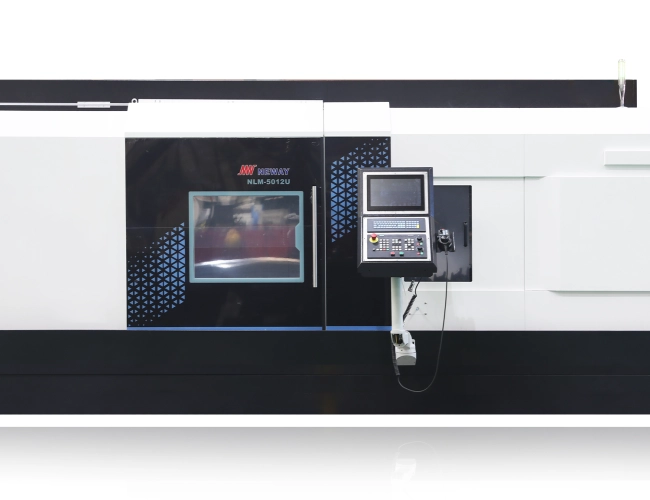

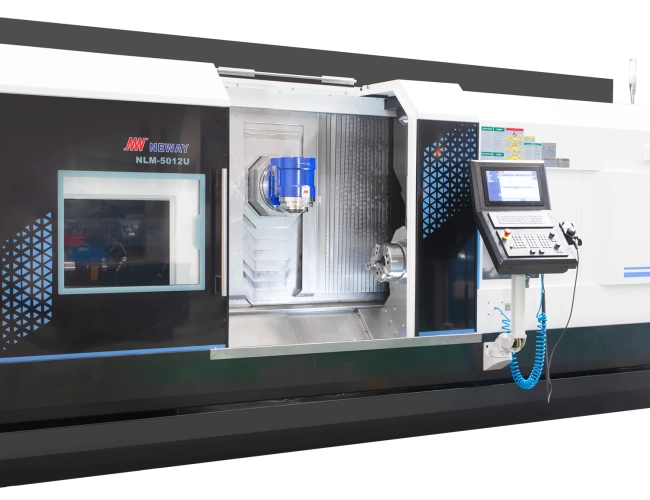

NLM5012U

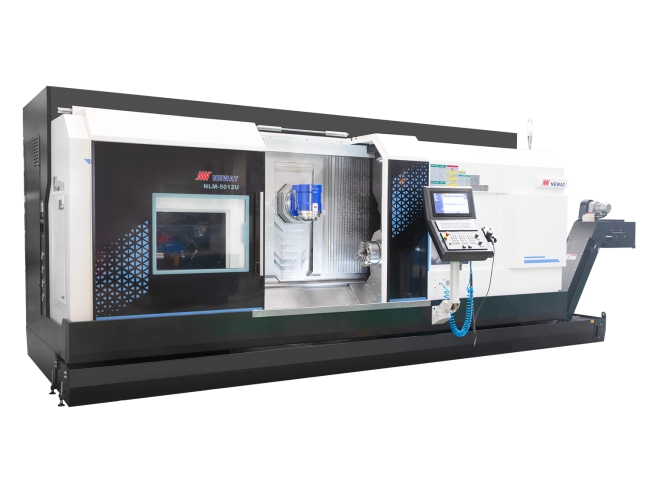

Kompaktní multifunkční CNC soustruh NLM5012U se dvěma vřeteny, frézovací hlavou, výměnou nástrojů a osou Y. NLM vyniká vysokou produktivitou obrábění, vhodné pro obrábění větších, složitých i delších obrobků. integrované měření nástrojů i obrobků pro vyšší stabilitu obráběcího procesu.
Jedná se o velmi multifunkční 8mi osé soustružnické centrum na lineárním vedení s max. délkou soustružení 1 200 mm, max. průměrem soustružené tyče 500 mm a s frézovacím vřetenem včetně zásobníku nástrojů na 24 pozic. Sklon 45° umožňuje účinné odstraňování třísek a pevnou podporu.
Tento model stroje je vybaven řídícím systémem SIEMENS ONE.
advantages
Standardním vybavením je 15,6" TFT monitor, hydraulická sklíčidla, nástrojová sonda, nezávislá kompozitní soustružnická a frézovací hlava s osou B ±120°, zásobník nástrojů a dopravník třísek.

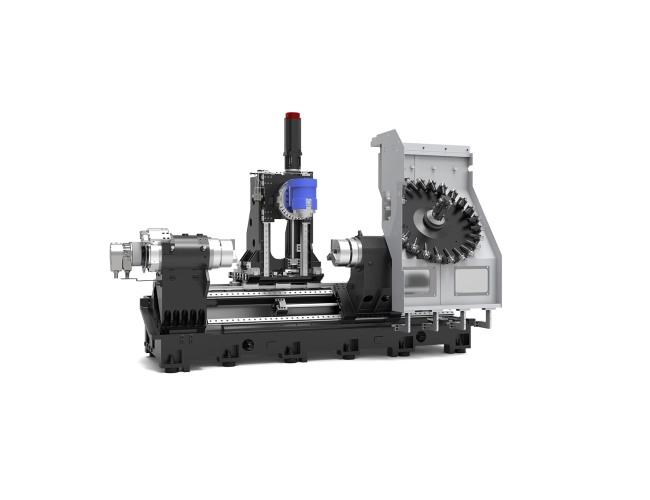

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
550
Max. průměr soustružení
mm
500
Max. délka soustružení
mm
1 200
Max. průchod vřetena hlavní/vedlejší
mm
74 / 74
Ukončení vřetena hlavní/vedlejší
A2-8 / A2-8
Velikost sklíčidla hlavní/vedlejší
mm
254 (10") / 254 (10")
Otáčky vřetena hlavní/vedlejší
min-1
3.500 / 3.500
Výkon motoru hlavního vřetena
kW
36,5/45
Výkon motoru vedlejšího vřetena
kW
26,5/44
Frézovací vřeteno - otáčky
min-1
12.000
Frézovací vřeteno - kužel
HSK-T63
Frézovací vřeteno - výkon
kW
18,5/22
Počet nástrojů v zásobníku
pozic
24
Pojezd v ose X/Z/Y
mm
510/1 300/240
Rychloposuvy v ose X/Z/Y/B
m/min.
30/30/30/30
Hmotnost stroje
kg
9 000
* v závorkách jsou uvedeny opce
