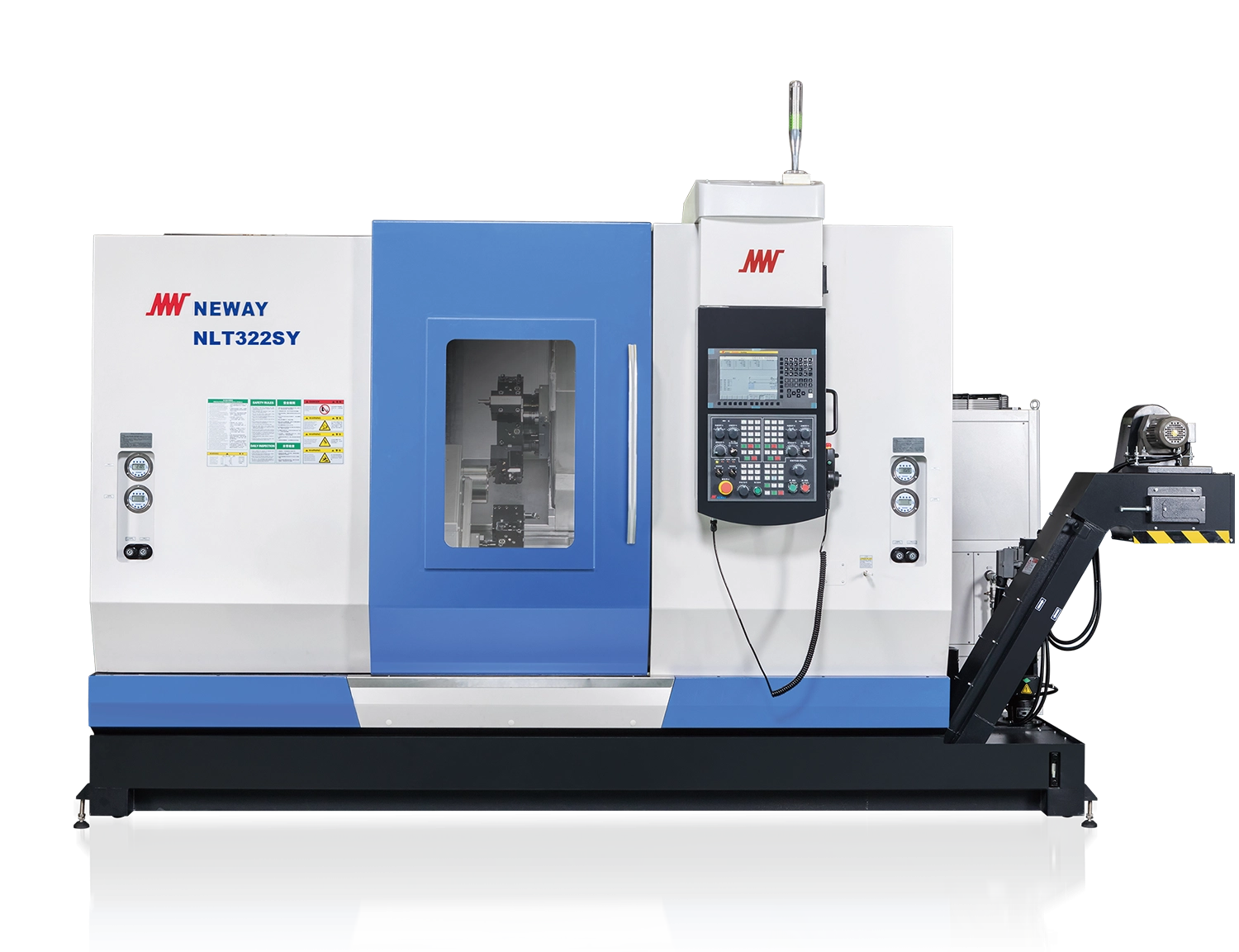

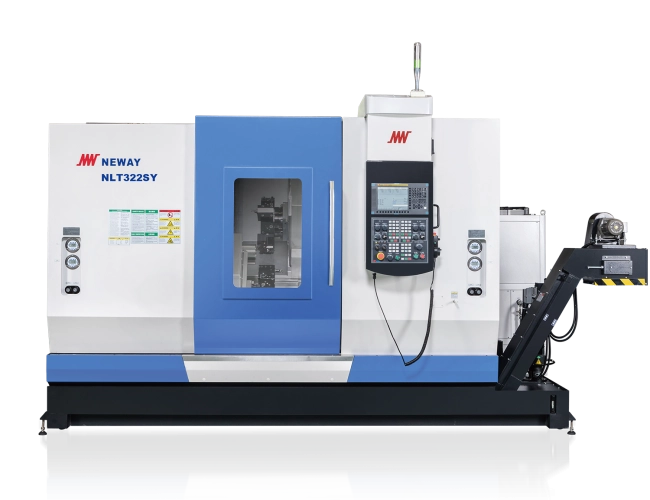

NLT322SY

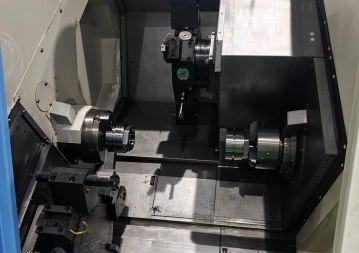

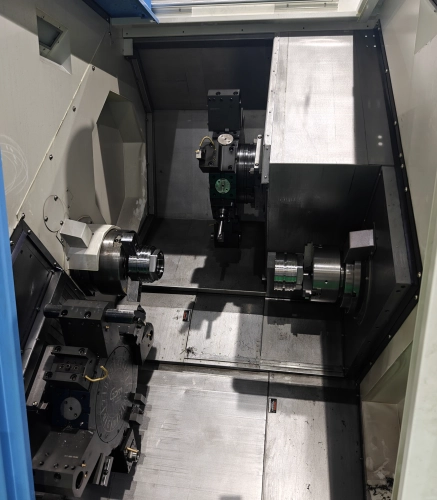

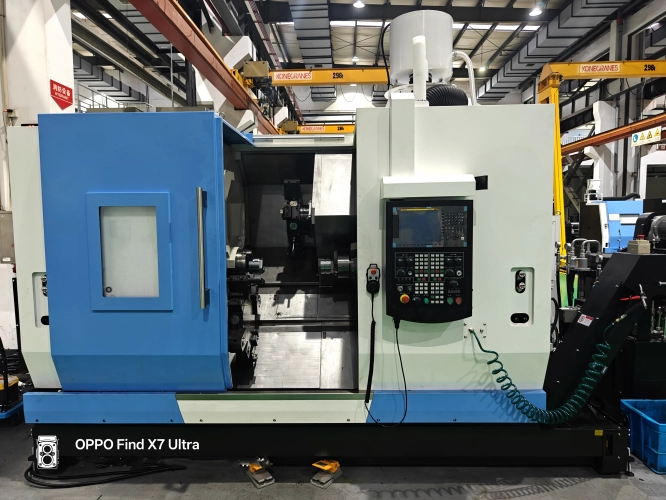

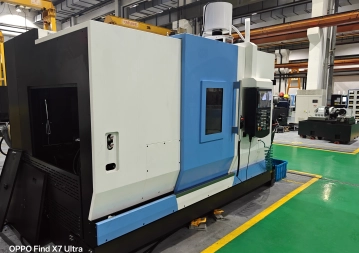

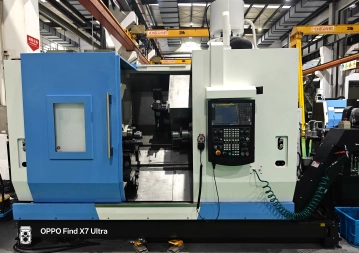

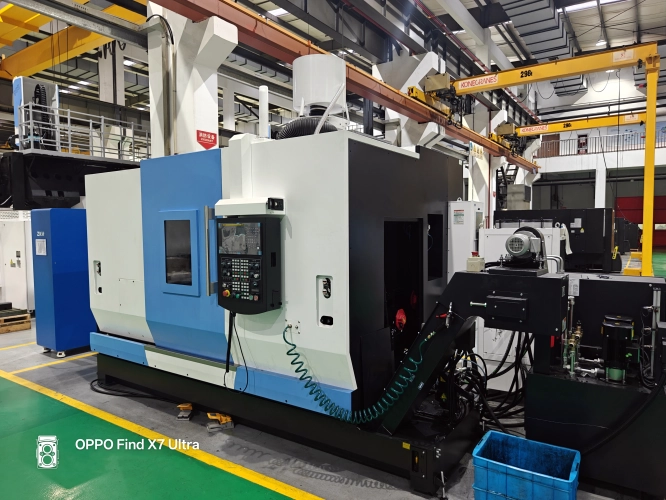

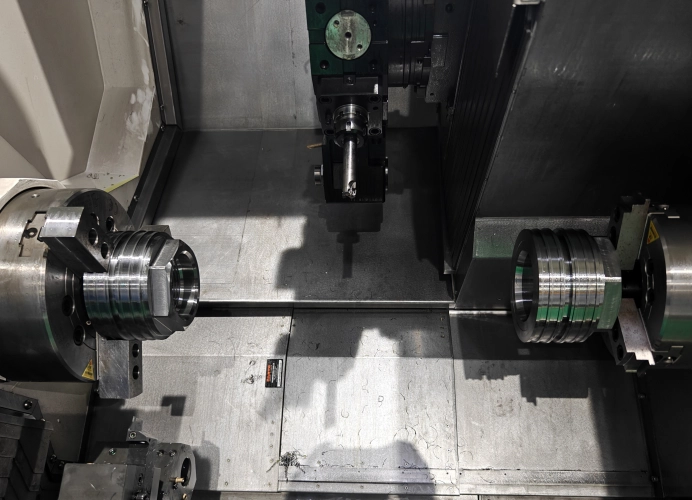

Spolehlivý a výkonný horizontální soustruh s Y-osou, se dvěma výkonnými elektro vřeteny, které mohou pracovat nezávisle a zvýšit tak produktivitu práce. Tento model je na lineárním vedení s max. délkou soustružení 550 mm, max. průměrem soustružené tyče 51 mm. Stroj je vybavený dolní i horní revolverovou hlavou s 12 pozicemi, z toho 12 na každé hlavě je poháněných. Vhodný především na obrábění složitých kusů a velkých sérií. Sklon 45° umožňuje účinné odstraňování třísek a pevnou podporu.

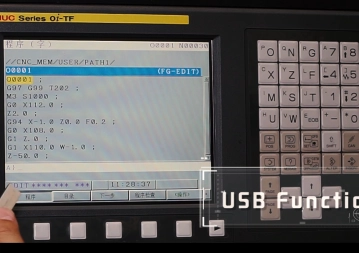

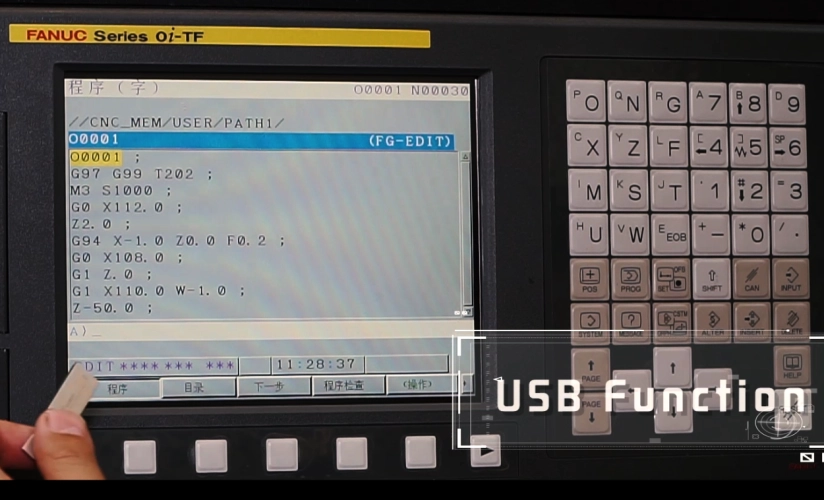

Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages

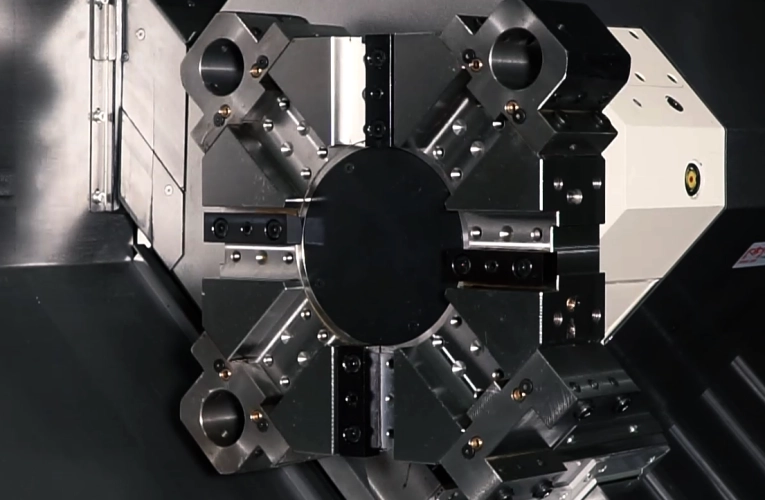

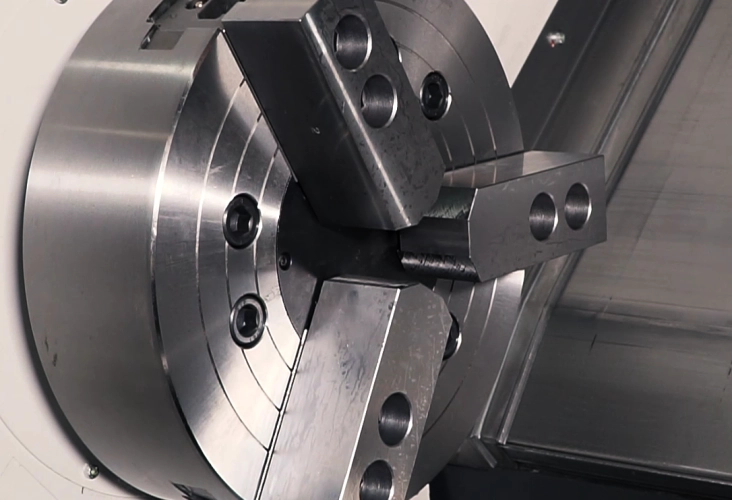

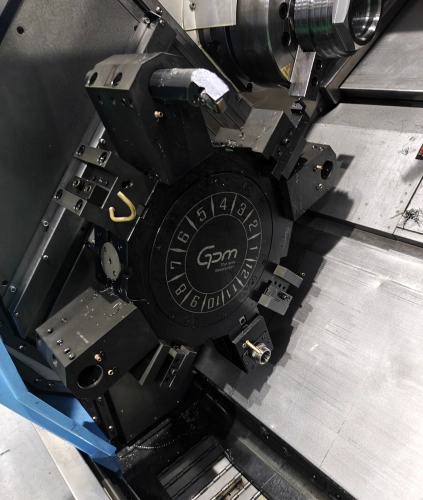

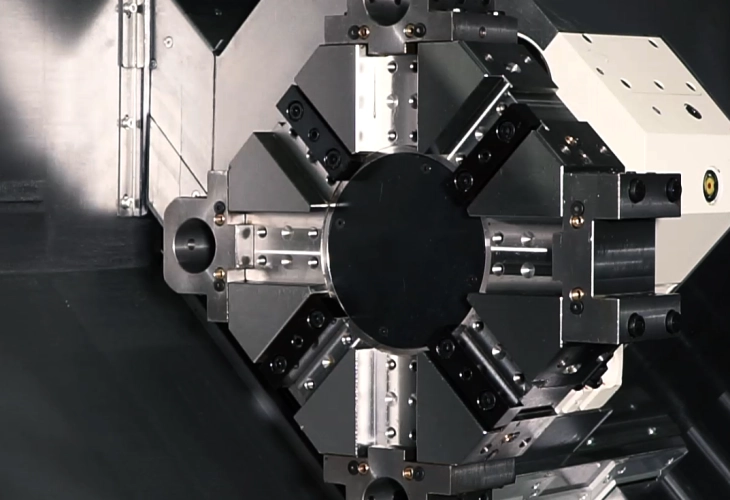

Standardním vybavením je 15" TFT monitor, hydraulická sklíčidla, nástrojová sonda, horní a dolní revolverová hlava s diskem BMT65 včetně Y osy na horní hlavě a dopravník třísek.

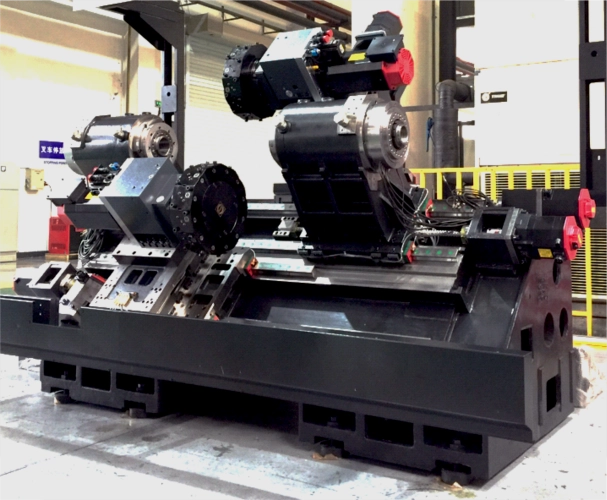

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
314
Max. průměr soustružení
mm
314
Max. délka soustružení
mm
550
Max. průchod vřetena hlavní/vedlejší
mm
51/ 51
Ukončení vřetena hlavní/vedlejší
A2-6 / A2-6
Velikost sklíčidla hlavní/vedlejší
mm
203 (8") /203 (8")
Otáčky vřetena hlavní/vedlejší
min-1
4.500 / 4.500
Výkon motoru hlavního vřetena
kW
22/25
Výkon motoru vedlejšího vřetena
kW
22/25
Počet pozic v revolveru
ks
2x 12/BMT65
Otáčky poháněných nástrojů
min-1
5.000
Pojezd v ose X1/X2/Z1/Z2/Y
mm
200/200/650/650/100
Rychloposuvy v ose X1/X2/Z1/Z2/Y
m/min.
30/30/36/36/15
Hmotnost stroje
kg
8 500
* v závorkách jsou uvedeny opce
