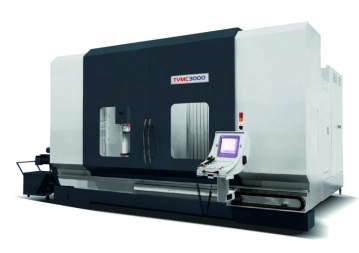

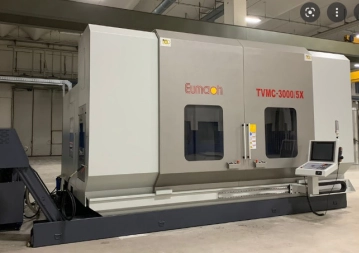

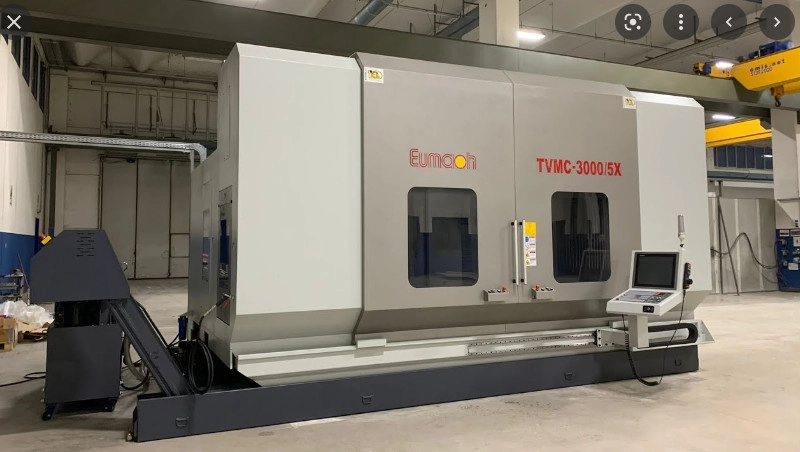

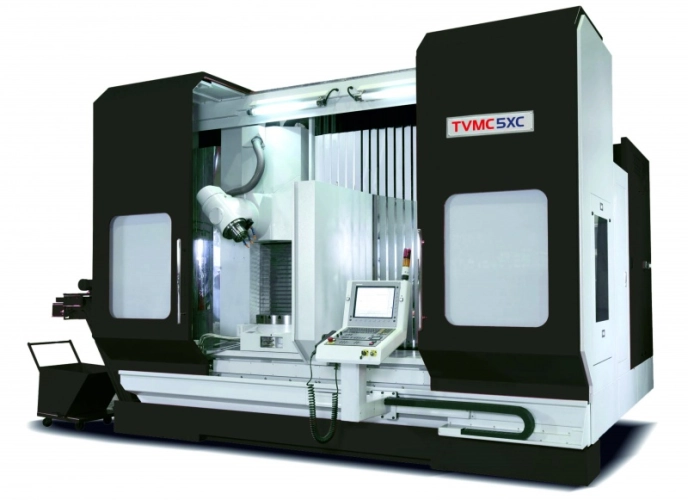

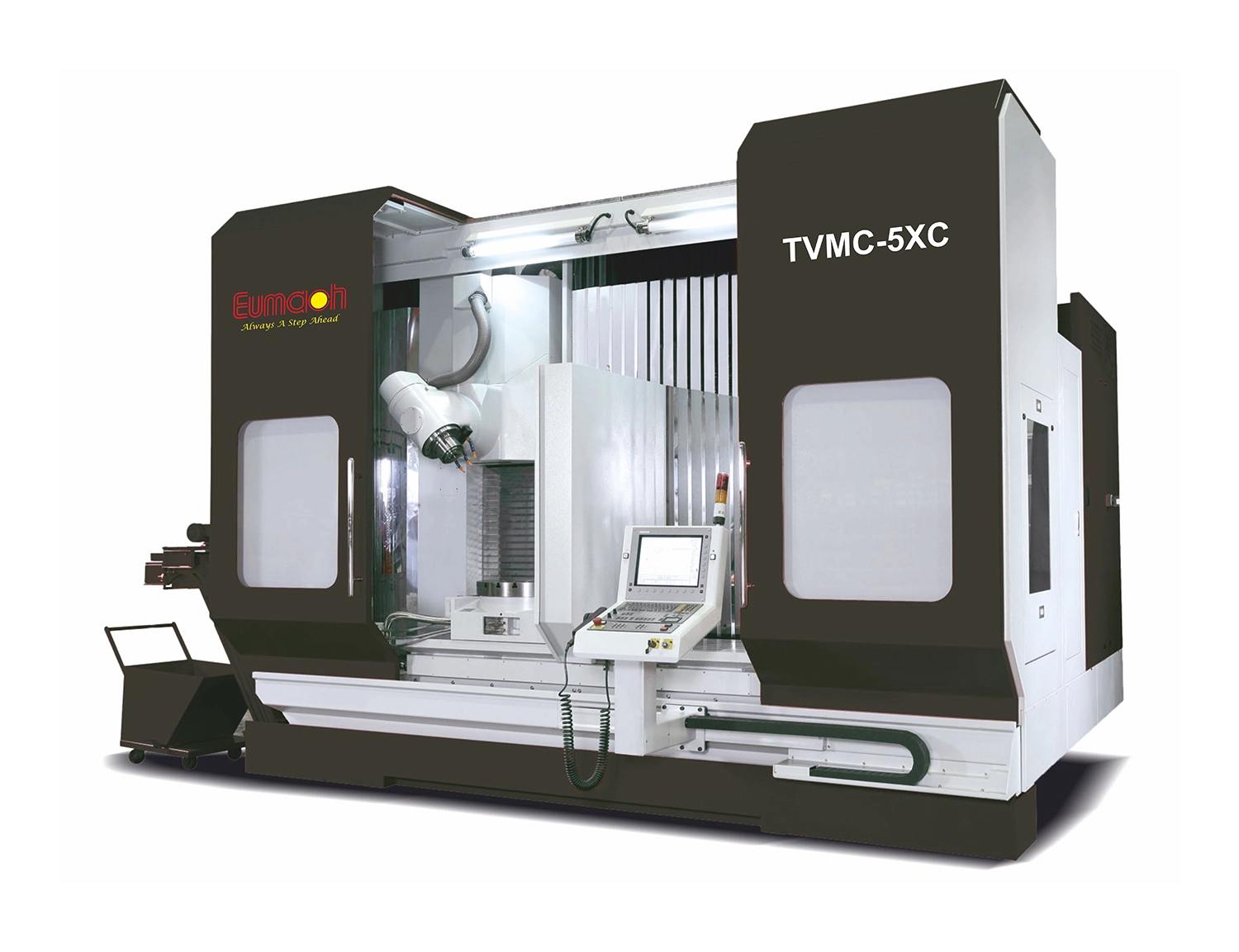

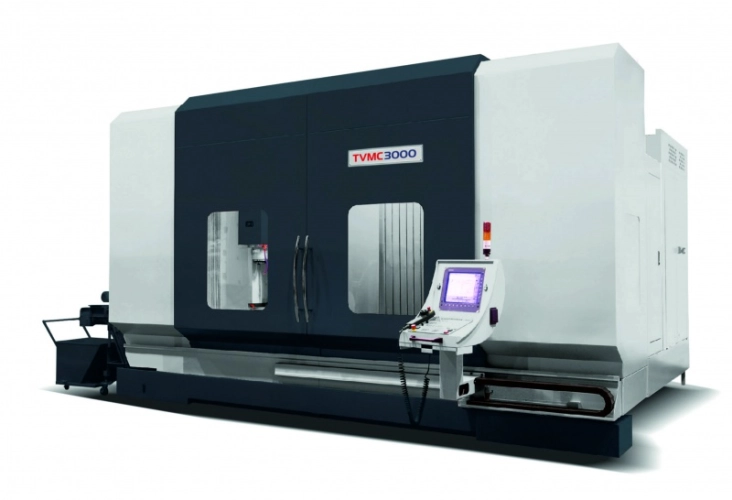

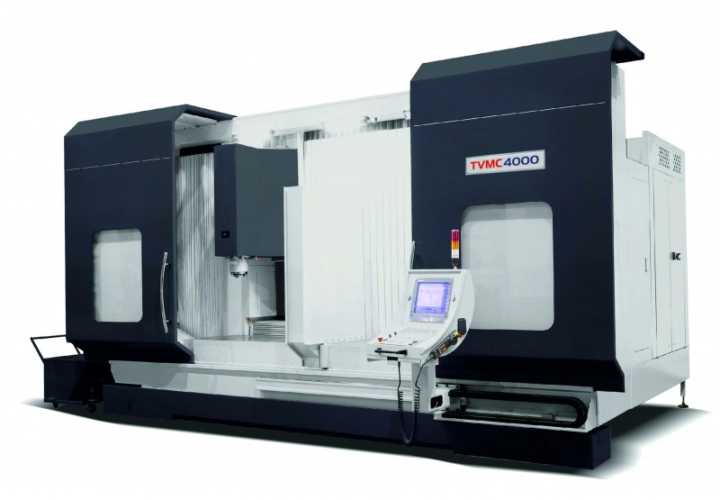

řada TVMC-5XC
TVMC-5X jsou 5-ti osá obráběcí centra s pevným stolem a pojízdným vřeteníkem. Modulární koncepce je ideální volbou pro vysoce produktivní a přesné obrábění sériové i kusové výroby.
Tyto obráběcí centra jsou mimořádně výkonná vyvrtávací a frézovací centra.
Svojí robustností a tuhou konstrukcí umožňuje vysoce produktivní a přesné frézování, vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů.
| Velikost stolu | 2,4 ~ 5,4 x 0,7 ~ 1 m |
|---|---|
| Rozjezdy X/Y/Z | 2,3 ~ 5,3 / 0,6 / 0,7 m |
| Upínací kužel | ISO40 (HSK-A63) |
| Hmotnost stroje | 21 ~ 40 t |
Charakteristická je i neobvykle vysoká tuhost stroje s vysokou dynamickou a tepelnou stabilitou a výkonnost vřetena poháněného výkonným servomotorem. Vřetena jsou standardně v provedení pro chlazení středem nástroje.

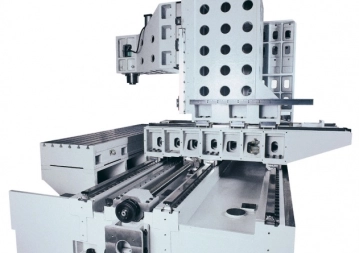

Stroje disponují vysokou dynamikou díky lineárnímu vedení v osách X, Y a Z německého výrobce STAR včetně přímého odměřování lineárními pravítky Heidenhain.
- možnost délky pracovního stolu 2 400, 3 400, 4 400 nebo 5 400 mm

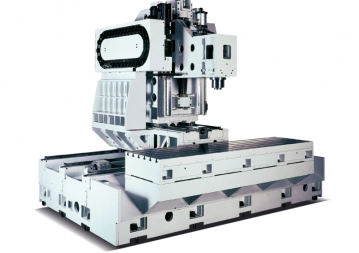

- masivní pracovní stůl o tloušťce 120 mm dokonale potlačuje vibrace stroje
- integrovaný otočný stůl (C-osa) o průměru 610 nebo 700 mm
- možnost rozdělení pracovního stolu na dvě nezávislá pracoviště
- široká nabídka vřeten od renomovaných výrobců v rozmezí otáček od 14.000 do 18.000 min-1

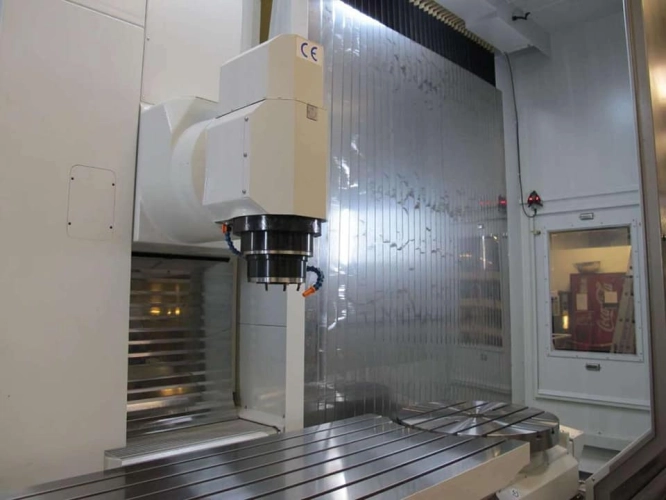

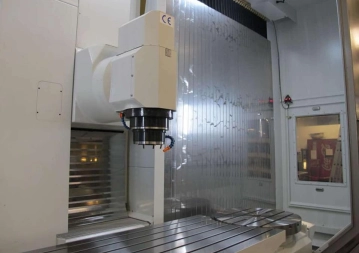

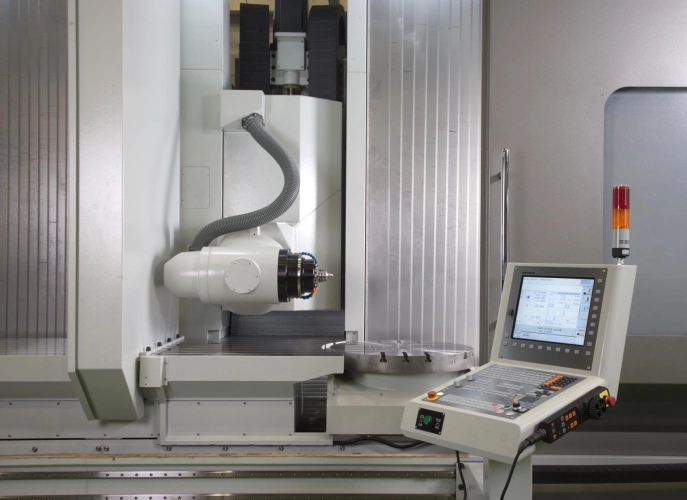

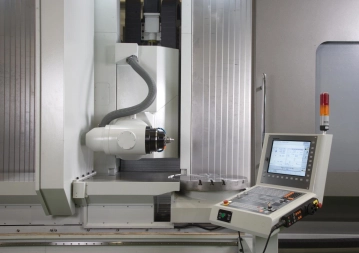

- sklopná vertikální hlava (B-osa) +/- 110° umožňuje přesné obrábění složitých obrobků
- automatický výměník nástrojů pro 24/32/40/50 nástrojů
- chlazení středem vřetene o tlaku až 70 bar
- řídicí systém HEIDENHAIN nebo SIEMENS 828D je velmi optimální pro tento stroj
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 2 320 (3 320; 4 320; 5 320) |
| Osa Y | mm | 710 (1 000) |
| Osa Z | mm | 610 (1 000) |
| Osa B | ° | +/-120 |
| Rychloposuv v osách X/Y/Z | m/min. | 24 / 30 / 30 |
| Pracovní posuv v osách X/Y/Z | m/min. | 10 |
| Vzdálenost čela vřetena od stolu | mm | 115 ~ 875 (300 ~ 1 300) |
| Osa C | ° | 360 |
| Vřeteno | ||
| Kužel vřetene | ISO 40 (HSK-A63) | |
| Pohon vřetene | přímý | |
| Otáčky vřetene | min-1 | 14.000 (18.000; 24.000) |
| Výkon motoru vřetene | kW | 29 / 35 |
| Výkon motoru vřetene (volitelně) | kW | (34 / 42) |
| Průměr ložisek vřetene | mm | 70 |
| Pracovní stůl | ||
| Šířka, rozteč a počet T drážek | mm | 18 x 7 x 100 (125) |
| Průměr rotačního stolu | mm | 700 (1 000) |
| Maximální zatížení rotačního stolu | kg | 500 (1 000) |
| Délka pevného stolu | mm | 2 400 (3 400; 4 400; 5 400) |
| Šířka pevného stolu | mm | 700 (1 000) |
| Maximální zatížení pevného stolu | kg | 2 000 ~ 4 000 |
| Přesnost najetí | ||
| Přesnost polohování | mm | +/- 0,005/300 |
| Opakovatelná přesnost | mm | +/- 0,008 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 24 (32; 40; 50) |
| Maximální délka nástroje | mm | 300 |
| Maximální průměr nástroje / přes pozici | mm | 150 / 300 |
| Maximální hmotnost nástroje | kg | 7 |
| Rychlost výměny (nástroj-nástroj) | s | 3 |

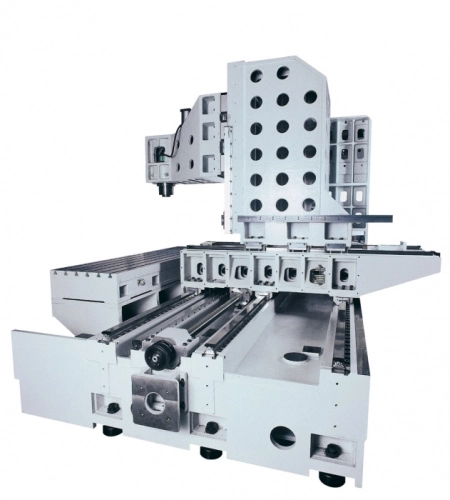

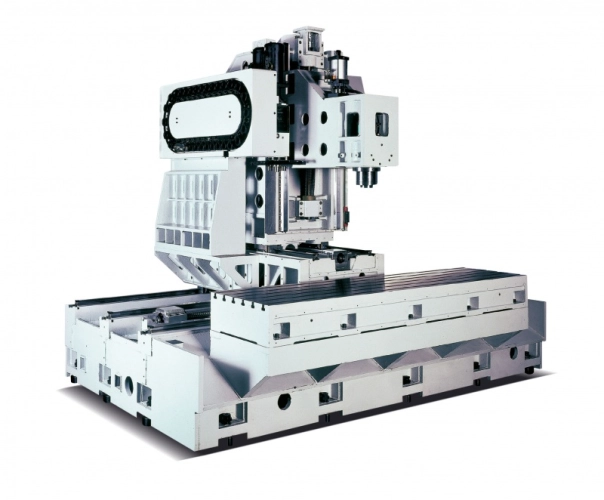

| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární HIWIN | |
| Vedení v ose Z | lineární HIWIN | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 70 |
| Kapacita obráběcí emulze | L | 600 ~ 1 000 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 5 750 ~ 8 750 |
| Hloubka | mm | 4 070 |
| Výška | mm | 3 400 |
| Hmotnost | kg | 22 000 ~ 42 000 |
Standardní výbava
| řídící systém HEIDENHAIN TNC 640 |
| automatický zásobník na 24 nástrojů |
| vřeteno chlazené olejem |
| univerzální automatická frézovací hlava 14,000 min-1 |
| integrovaný otočný stůl pr.630 mm |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| přímé závitování |
| plné zakrytování stroje (TVMC-5000 částečné) |
| článkový dopravník třísek |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| HEIDENHAIN TNC 620 |
| FANUC 31i-MB |
| SIEMENS 828D / 840D sl |
| Automatický zásobník nástrojů |
| 32 nástrojů |
| 40 nástrojů |
| 50 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 18.000 min-1 |
| vysokorychlostní vřeteno 24.000 min-1 |
| zvýšení výkonu motoru vřetena na 26/30 kW |
| zvýšení výkonu motoru vřetena na 30/37 kW |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 20 bar |
| chlazení středem vřetene o tlaku 40 bar |
| chlazení středem vřetene o tlaku 70 bar |
| Systém odvodu třísek |
| dopravník třísek (škrabkový typ) |
| dopravník třísek (dvojítý pásový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Frézovací hlava (manuální / automatická) |
| univerzální automatická frézovací hlava 18,000 min-1 |
| univerzální automatická frézovací hlava 24,000 min-1 |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrickou skříň |
