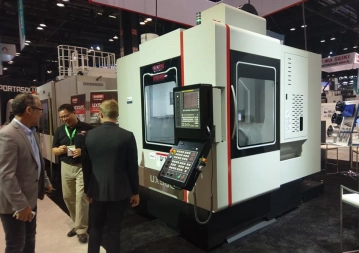

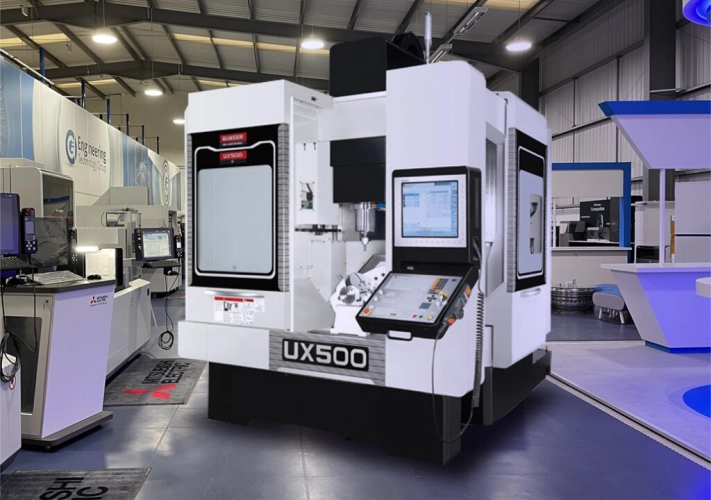

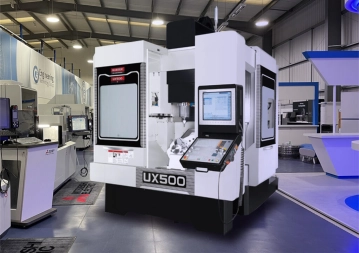

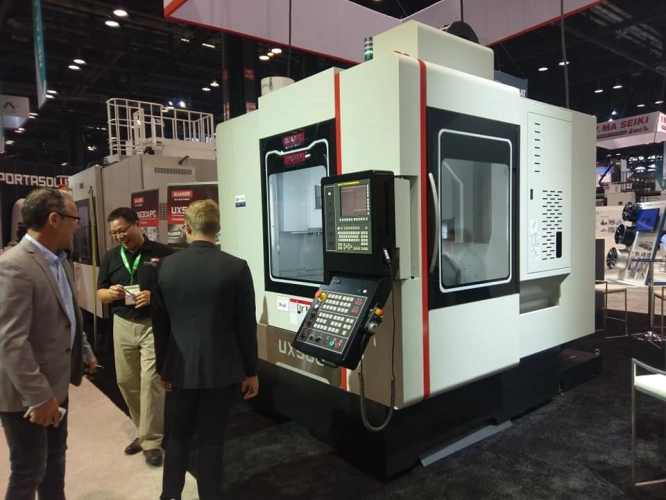

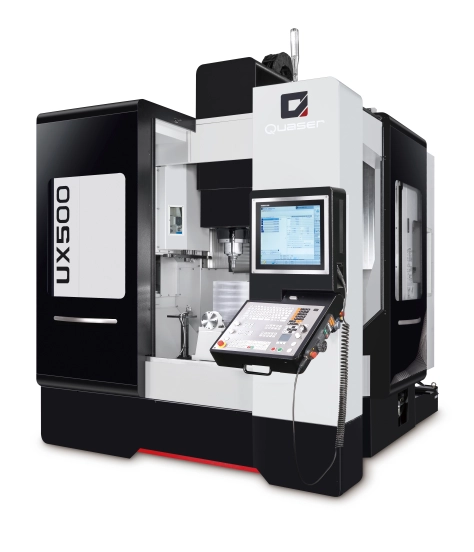

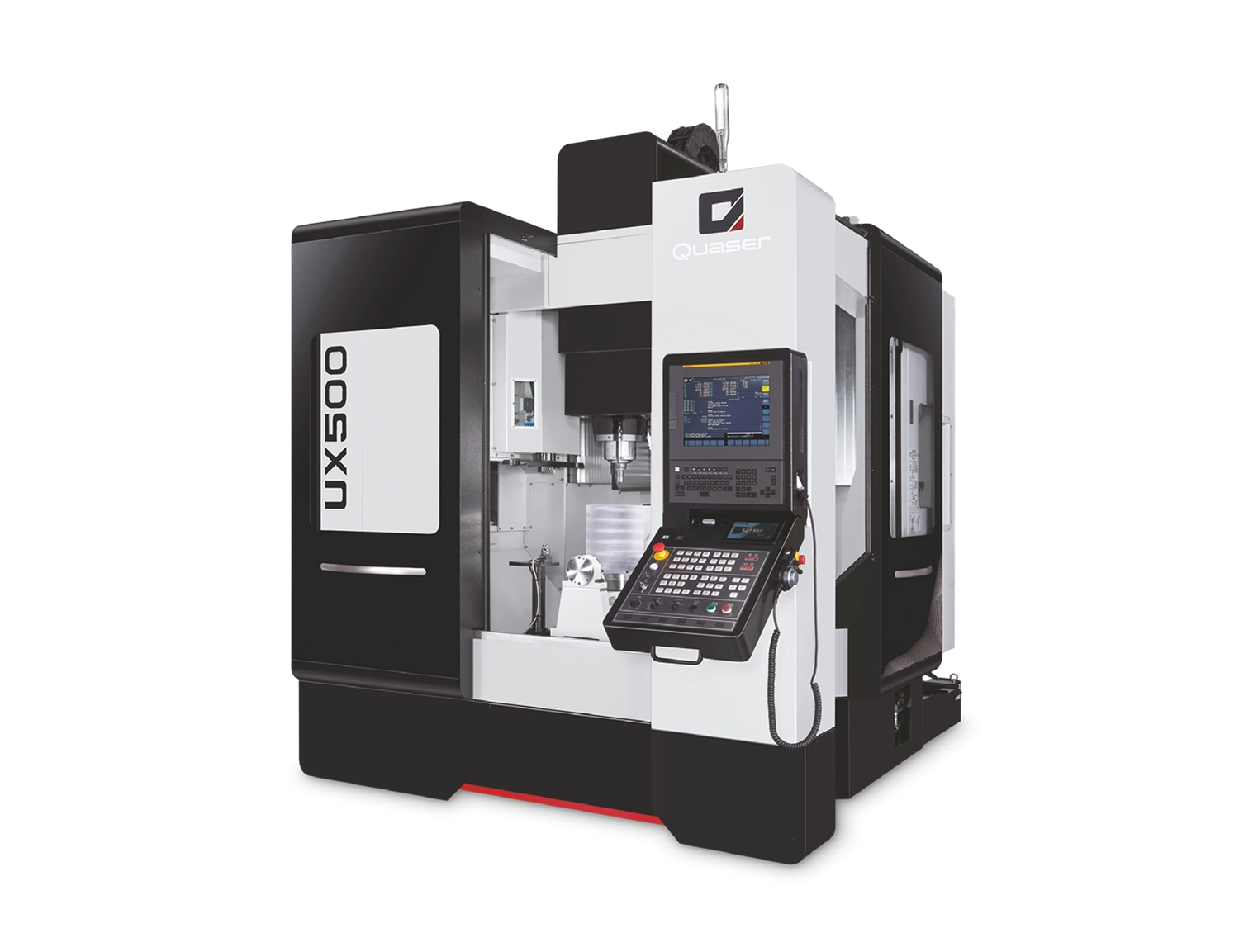

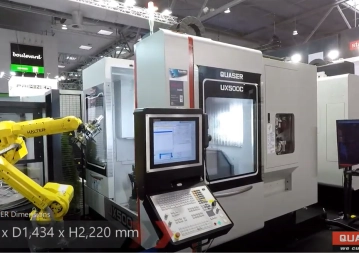

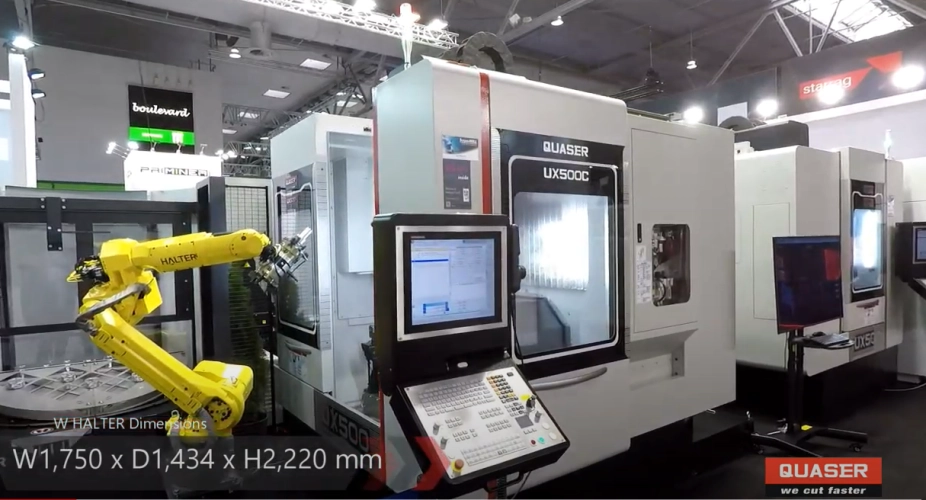

Vertikální 5-ti osá obráběcí centra modelové řady UX patří mezi moderní, vertikální obráběcí centra určená pro plynulé 5-ti osé obrábění tvarově složitých dílů při vysoké rychlosti. S 5-ti osami nastavení je možné provést komplexní obrábění na jedno upnutí materiálu. Tím se výrazně zkracuje doba obrábění a zároveň Vám pomůže udržet konkurence schopnost.

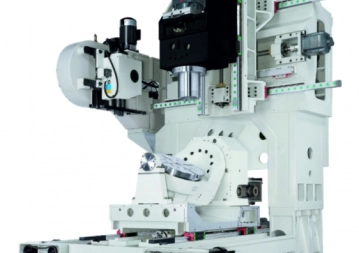

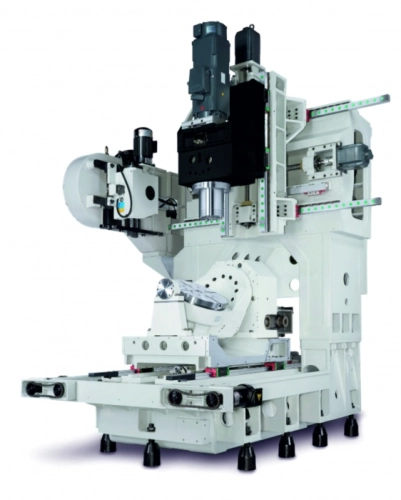

Koncepce těchto strojů má velmi tuhý základní skelet. Tuhost je charakteristická vlastnost všech strojů vyráběných firmou QUASER.
Velikost stolu | Ø 410 mm |
---|---|
Rozjezdy X/Y/Z | 712/540/515 mm |
Upínací kužel | ISO 40 |
Hmotnost stroje | 8 730 kg |

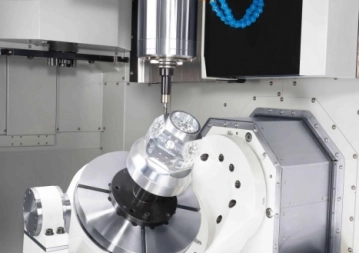

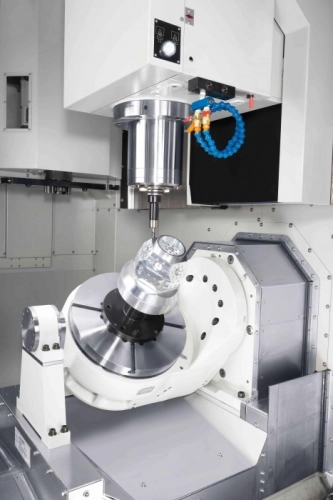

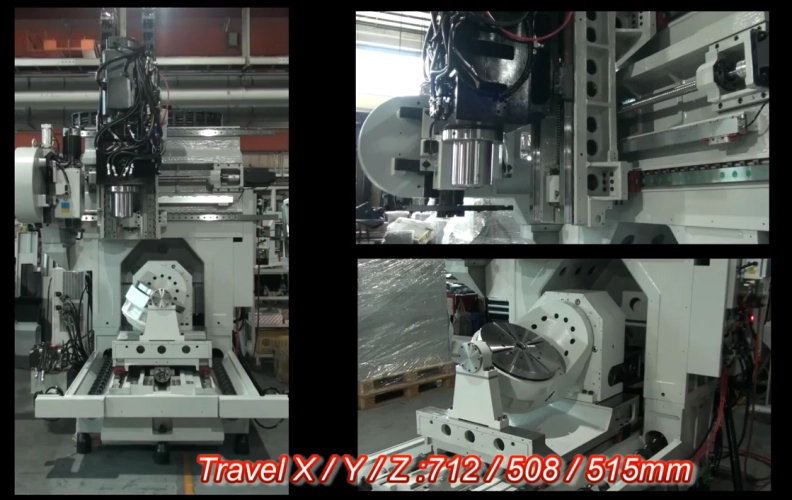

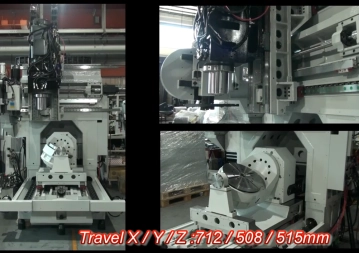

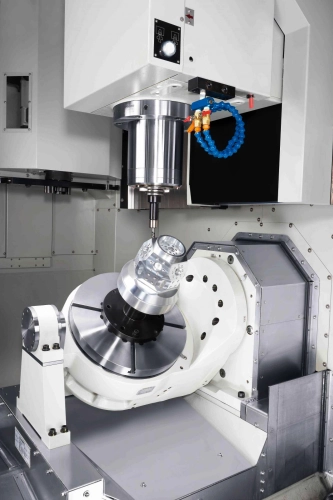

Vysoká tuhost stroje a řízený rotační / naklápěcí otočný stůl je vybaven lineárními snímači zajišťující vysokou přesnost v současném 5-ti osém obrábění a umístění v libovolném úhlu. Jako výsledek dostanete vynikající přesnost při provádění složitých dílců.
Stroje jsou vybaveny řídicím systémem HEIDENHAIN TNC 640 nebo SIEMENS 840D sl pro 5-ti osé kontinuální obrábění a FANUC 0i-MF Plus nebo SIEMENS 828D pro obrábění ve formátu 4+1.
Ve standardní výbavě je vřeteno s 12,000 min-1 s olejovým chladičem, kuželem BT40 (ISO40) a výkonem vřetenového motoru 10/17 kW, zásobník nástrojů se 48 pozicemi, rychloposuvy dosahující rychlosti až 36 m/min., chlazením středem vřetene CTS 20 bar a pásový vynašeč třísek.

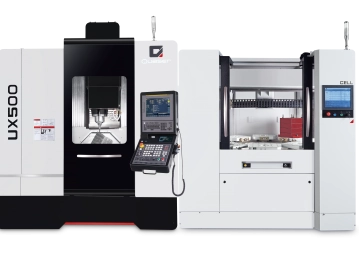

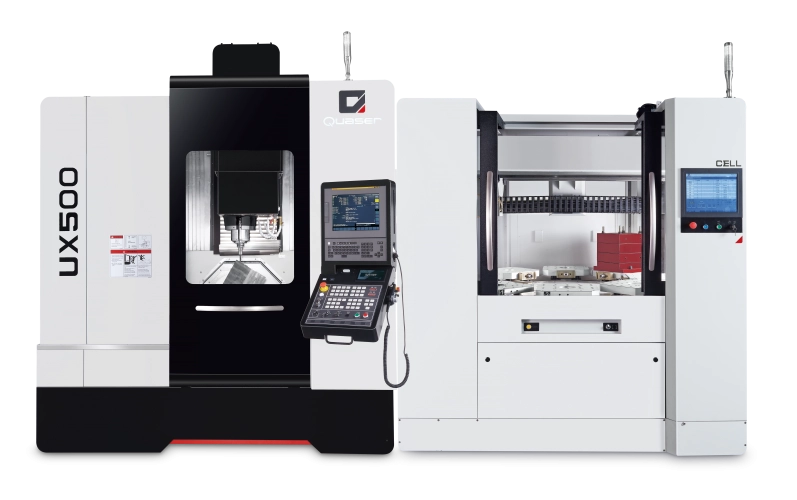

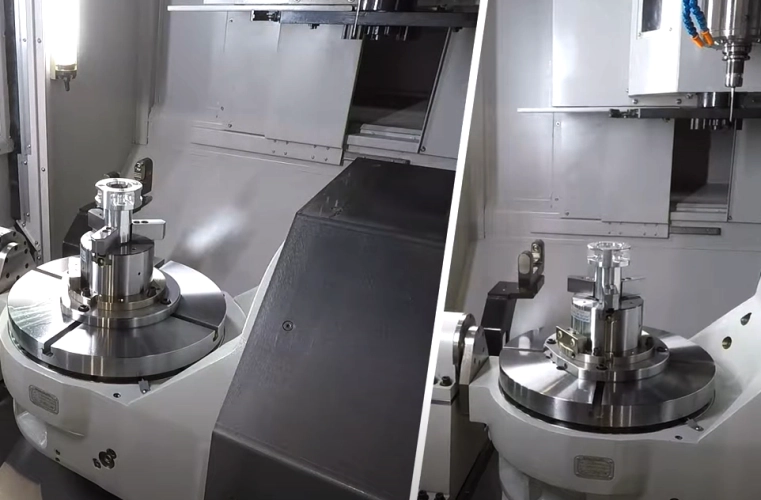

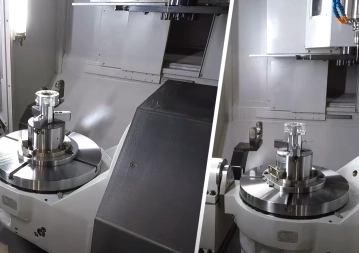

Dalším příslušenstvím pro tento typ stroje je paletizační výměník 8APC nebo 6APC. Jedná se o palety s rozměrem 400 x 400 mm nebo 500 x 500 mm.
Obráběcí centra řady UX jsou efektivní ekonomickou volbou při vysokých objemech výroby, kde dochází k rychlé návratnosti investice. Při malé a střední kapacitě výroby však tyto centra umožňují výrazně zkrátit výrobní cykly, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků v zachování požadované kvality.
Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni a svým komplexním řešením splňuje náročné požadavky obsluhy.
Pojezdy | ||
---|---|---|
Osa X | mm | 712 |
Osa Y | mm | 540 |
Osa Z | mm | 515 |
Rychloposuv v osách X/Y/Z | m/min. | 36/36/36 |
Vzdálenost čela vřetena od stolu | mm | 150 ~ 665 |
Osa B - rozsah naklápění | ° | + 30 ~ - 120 |
Osa C - rozsah otáčení | ° | 360 |
Rychloposuv v osách B/C | min-1 | 22,2 / 22,2 |
Vřeteno | ||
Kužel vřetene | ISO 40 (HSK-63A) | |
Pohon vřetene | přímý | |
Otáčky vřetene | min-1 | 12.000 (15.000) |
Pracovní stůl | ||
Rozměr stolu | mm | Ø 410 |
Maximální zatížení stolu | kg | 250 |
Max. velikost obrobku | mm | Ø 500 x 350 |
Přesnost najetí | ||
Přesnost polohování | mm | 0,008 |
Opakovatelná přesnost | mm | 0,004 |
Výměník nástrojů | ||
Typ | ramenový | |
Počet nástrojů | ks | 48 (60) |
Maximální délka nástroje | mm | 280 |
Maximální průměr nástroje / přes pozici | mm | 76 / 125 |
Maximální hmotnost nástroje | kg | 7 |
Rychlost výměny (nástroj-nástroj) | s | 1,7 |
Napájení a náplně stroje | ||
Celkový příkon | kVA | 40 |
Kapacita obráběcí emulze | L | 450 |
Pracovní tlak vzduchu | bar | 6 |
Údaje stroje | ||
Šířka (z pohledu obsluhy) | mm | 2 720 |
Hloubka | mm | 3 900 |
Výška | mm | 3 000 |
Hmotnost | kg | 8 730 |
řídicí systém HEIDENHAIN TNC640, 19" LCD |
5 –ti osé kontinuální obrábění |
DCM dynamická kolizní ochrana, opce 40 |
kinematics OPT iTNC Systém, opce 48 |
vřeteno chlazené olejem |
automatický zásobník na 48 nástrojů |
optický enkodér v osách B, C +/-5“ |
systém chlazení a oplachu třísek |
kompletní chladící systém vnější |

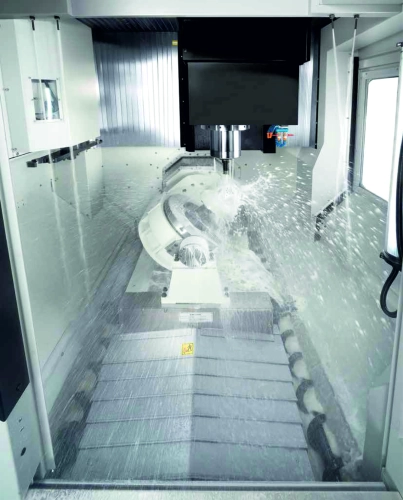

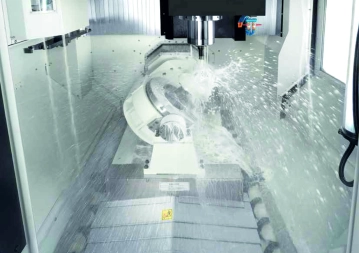

chlazení středem vřetene CTS 20bar |
chlazení středem vřetene vzduchem |
ofuk vřetena vzduchem |
oplach vřetena |
centrální systém automatického mazání |
plné zakrytování stroje |
škrabkový dopravník třísek |
klimatizace pro elektrickou skříň |
automatické vypnutí |
oplachová pistole |
polohovací šrouby a bloky |
výkonné osvětlení pracovního prostoru |
ethernetové rozhraní RS232 |
polohovatelný řídící panel |
ruční kolečko MPG |
signalizační světla |
stroj dle CE normy |
Řídící systém |
FANUC 0i-MF PLUS (4+1 verze) |
SIEMENS 828D (4+1 verze) |
Automatický zásobník nástrojů |
60 nástrojů |
Vřeteno |
vysokorychlostní vřeteno 15,000 min-1, přímý pohon |
Chladicí kapalina CTS |
olejový skimmer |
filtrační jednotka |
Systém odvodu třísek |
dopravník třísek (bubnový / velko objemový typ) |
jednotka odsávání olejové mlhy |
Měřicí systém - sondy |
automatická nástrojová sonda RENISHAW |
automatická obrobková sonda RENISHAW |
automatická nástrojová sonda BLUM |
automatická obrobková sonda BLUM |
Ostatní |
přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
vzduchová pistole |
rotační okno |
