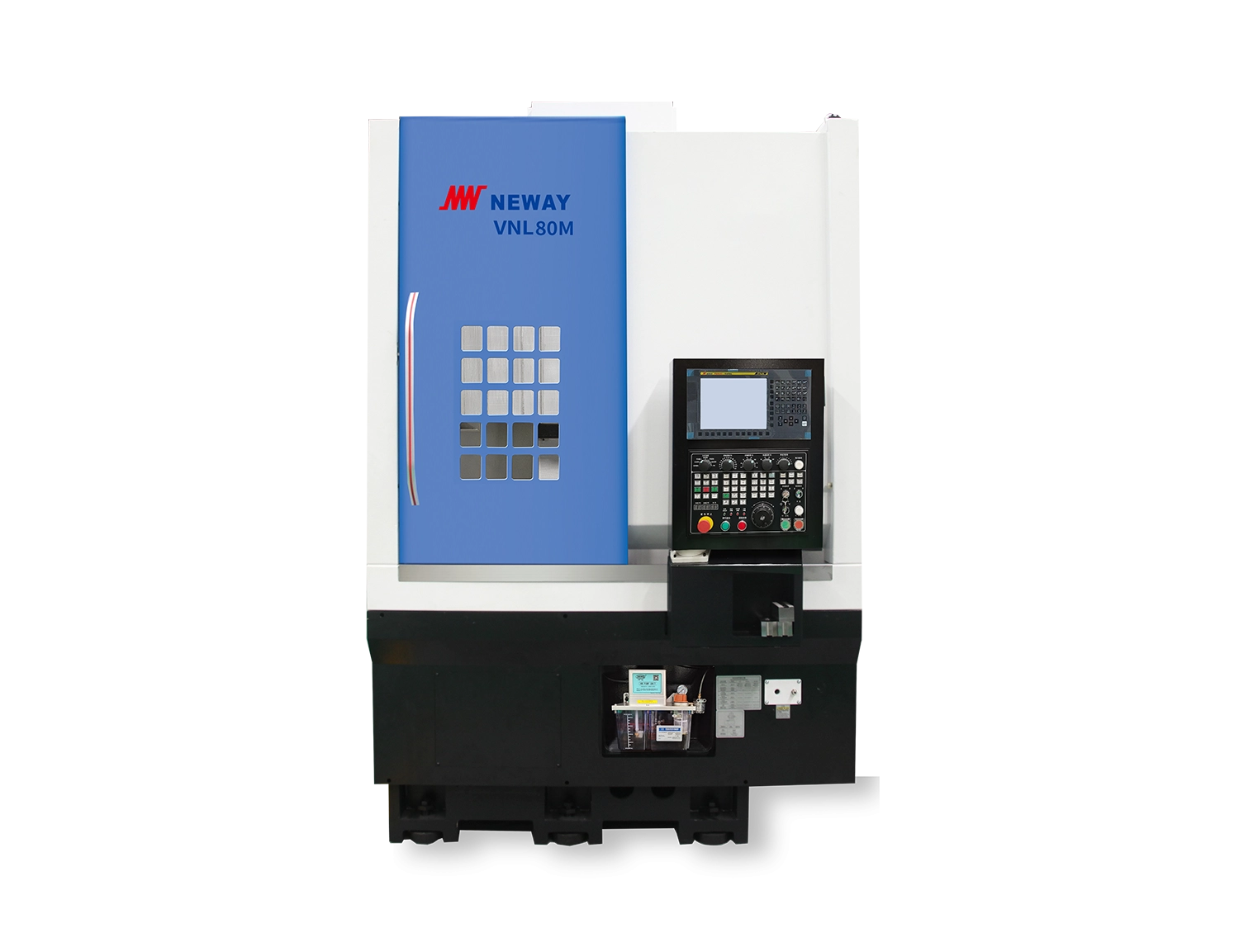

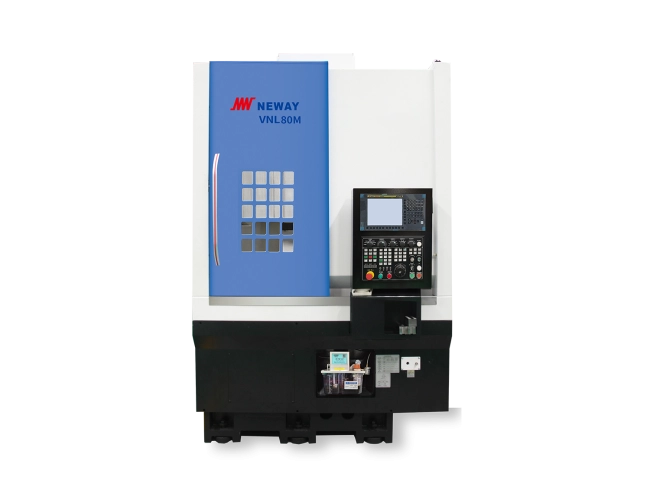

VNL80M_S
Vertikální tříosý CNC soustruh s průměrem stolu 630 mm a otáčkami 600 ot./min. je poháněn motorem o výkonu 2x 11kW. Integrované vřeteno s kuželem BT50, otáčkami 2 400 ot./min. s výkonem 7,5kW s výsouvným smykadlem o velikosti 200x200 mm. Automatický zásobník nástrojů s 12 pozicemi.
Provedení s integrovaným frézovacím vřetenem (Milling Spindle Type)
Toto provedení je vybaveno samostatným frézovacím vřetenem, často typu BT40 nebo BT50, které umožňuje vysoce přesné víceosé obrábění včetně tvorby rovinných ploch, drážek, kapes, závitů nebo tvarových kontur. Integrované vřeteno nabízí vyšší výkon a otáčky než poháněné nástroje v revolverové hlavě, a tím výrazně rozšiřuje technologické možnosti stroje. Je vhodné pro komplexní díly vyžadující kombinaci soustružnických a frézovacích operací s vyšší přesností a tuhostí. Ideální pro díly s vyšší mírou komplexity.
Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages
Standardním vybavením je 15" TFT monitor, otočný stůl, nástrojová sonda, smykadlo s integrovaným vřetenem, zásobníkem nástrojů, kompletní chladící systém a dopravník třísek.
Provedení s integrovaným frézovacím vřetenem (Milling Spindle Type)
- Integrované frézovací vřeteno typu BT40 / BT50 (dle modelu VNL)
- Vysoká přesnost při obrábění rovinných i tvarových ploch
- Rozšíření možností stroje na mnohoosé obrábění
- Ideální pro díly s vyšší mírou komplexity
Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
1 000
Max. průměr soustružení
mm
800
Max. výška soustružení
mm
600
Velikost stolu
mm
630
Otáčky stolu
min-1
600
Výkon motoru stolu
kW
2x 11
Velikost smykadla
mm
200 x 200
Kužel integrovaného vřetena
BT50
Otáčky integrovaného vřetena
min-1
2.400
Výkon motoru vřetena
kW
7,5
Počet pozic v zásobníku
ks
12
Pojezd v ose X
mm
-50 ~ 635
Pojezd v ose Z
mm
600
Hmotnost stroje
kg
12 000
* v závorkách jsou uvedeny opce
