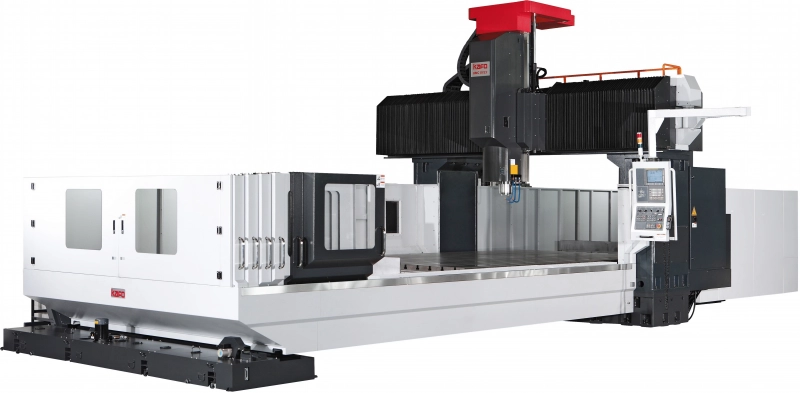

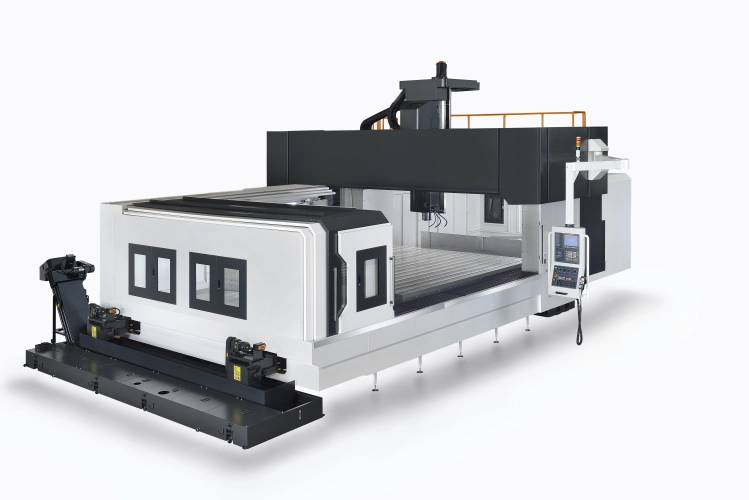

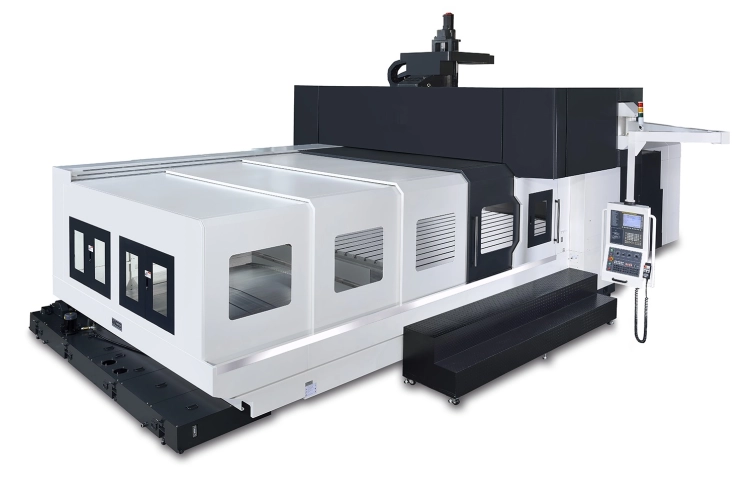

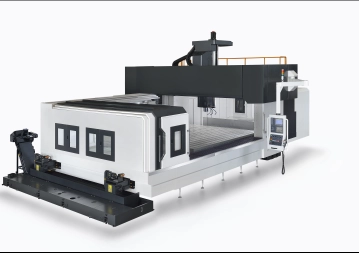

Velká 3 osá portálová centra s vysokým obráběcím výkonem pro náročné požadavky obrábění.

Tato řada je speciálně navržená s vysoce pevnou konstrukcí s možností manuální vyměnitelné a manuálně nastavitelné úhlové hlavy.

Nezávazně poptat
Velikost stolu 4 000 x 2 900 mm
Rozjezdy X/Y/Z 4 100/3 100/900 mm
Upínací kužel ISO 50
Hmotnost stroje 57 500 kg

Silové vřeteno je vybaveno automatickou převodovkou pro dosažení vysokého kroutícího momentu pro těžké obrábění přesných dílců s vynikající kvalitou a přesností.
S takto vybaveným strojem lze opracovávat rozměrné dílce a tím docílit vysoké efektivity obrábění, proto je tento stroj dokonalým partnerem pro Vaše obrábění.

Přednosti:

  • Vzdálenost osy vřetene je 150 mm ke kluznému vedení osy Z, tzv. vyložení vřetene, čímž je dosaženo vysoké přesnosti a stability při obrábění.
  • Pohyb os zajišťují masívní předepnuté kuličkové šrouby s dvojitým ukotvením.
  • Pro vysokou přesnost polohování je předepnutý kuličkový šroub v ose X vybaven chladícím systémem čímž se eliminuje tepelná roztažnost.
  • Modely s pojezdem přes 4 m v ose X mají navíc zvýšenou podporu kuličkového šroubu pro eliminaci vibrací.
  • Pohony posuvu v osách X, Y, Z jsou přenášen s pomocí převodovky na přesné vodicí šrouby s přesnými ložisky třídy P4 s kosoúhlým stykem.
  • Přesný válečkový typ lineárních vodících drah v osách X a Y.
  • Modulární zásobník nástrojů nabízí ochranu a pohodlí. Standardní kapacita je 30 pozic. Volitelně lze také nabídnout 40, 60, 90 a 120 pozic.
Pojezdy
Osa Xmm4 100
Osa Ymm3 100
Osa Zmm900 (1 100)
Rychloposuv v osách X/Y/Zm/min.15/20/15
Pracovní posuv v osách X/Y/Zm/min.10
Vzdálenost čela vřetena od stolumm200 ~ 1 100
Vzdálenost mezi dvěma sloupymm3 200
Vřeteno
Kužel vřeteneISO 50 / BT 50
Pohon vřetenepřevodovka (přímý)
Otáčky vřetenemin-16,000 (10,000)
Výkon motoru vřetenekW22 / 26
Výkon motoru vřetene (volitelně)kW(30 / 37)
Průměr ložisek vřetenemm100
Pracovní stůl
Rozměr stolumm4 000 x 2 900
Maximální zatížení stolukg18 000
Šířka, rozteč a počet T drážekmm28 x 200 x 13
Přesnost najetí
Přesnost polohovánímm± 0,015
Opakovatelná přesnostmm± 0,003
Výměník nástrojů
Typramenový
Počet nástrojůks30 (40; 60)
Maximální délka nástrojemm400
Maximální průměr nástroje / přes pozicimm125 / 215
Maximální hmotnost nástrojekg20
Konstrukce stroje
Materiál základny strojelitina
Vedení v osách X / Ylineární
Vedení v ose Zkluzné
Napájení a náplně stroje
Celkový příkonkVA45
Pracovní tlak vzduchubar6
Údaje stroje
Šířka (z pohledu obsluhy)mm10 800
Hloubkamm6 400
Výškamm4 570
Hmotnostkg57 500

Standardní výbava


řídící systém FANUC 0i-MF Plus
automatický zásobník na 30 nástrojů
vřeteno chlazené olejem
ofuk vřetena vzduchem
oplach vřetena
centrální systém automatického mazání
systém chlazení a oplachu třísek
přímé závitování
částečné zakrytování stroje
dvojítý podélný šroubový dopravník třísek
článkový dopravník třísek
olejový skimmer
výměník tepla pro elektrickou skříň
automatické vypnutí
ethernetové rozhraní RS232
polohovatelný řídící panel
ruční kolečko MPG
vzduchová pistole
oplachová pistole
polohovací šrouby a bloky
výkonné osvětlení pracovního prostoru
signalizační světla
stroj dle CE normy

Volitelná výbava


Řídící systém
HEIDENHAIN TNC 620 / 640
FANUC 31i-MB
SIEMENS 828D / 840D sl
MITSUBISHI
Automatický zásobník nástrojů
40 nástrojů
60 nástrojů
Vřeteno
vysokorychlostní vřeteno 10,000 min-1, přímý pohon
zvýšení výkonu motoru vřetena na 26/30 kW
zvýšení výkonu motoru vřetena na 30/37 kW
Chladicí kapalina CTS
chlazení středem vřetene o tlaku 20 bar
chlazení středem vřetene o tlaku 30 bar
chlazení středem vřetene o tlaku 50 bar
chlazení středem vřetene o tlaku 70 bar
Systém odvodu třísek
dopravník třísek (škrabkový typ)
dopravník třísek (dvojítý pásový typ)
jednotka odsávání olejové mlhy
Měřicí systém - sondy
automatická nástrojová sonda RENISHAW
automatická obrobková sonda RENISHAW
automatická nástrojová sonda BLUM
automatická obrobková sonda BLUM
Frézovací hlava (manuální hlava a výměna nástrojů / manuální indexování)
90° frézovací hlava 2,000 min-1
univerzální frézovací hlava 1,200 min-1 - model C50
univerzální frézovací hlava 1,200 min-1 - model H50
prodlužovací frézovací hlava 2,000 min-1, 360 mm
prodlužovací frézovací hlava 2,000 min-1, 550 mm
Ostatní
přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z
klimatizační jednotka pro elektrickou skříň
příprava pro otočný stůl (4.osa)
příprava pro sklopně otočný stůl (4 + 1 osa)
otočný stůl (4.osa)
plné krytování - pro potřeby CTS
zvýšení pojezdu osy Z
