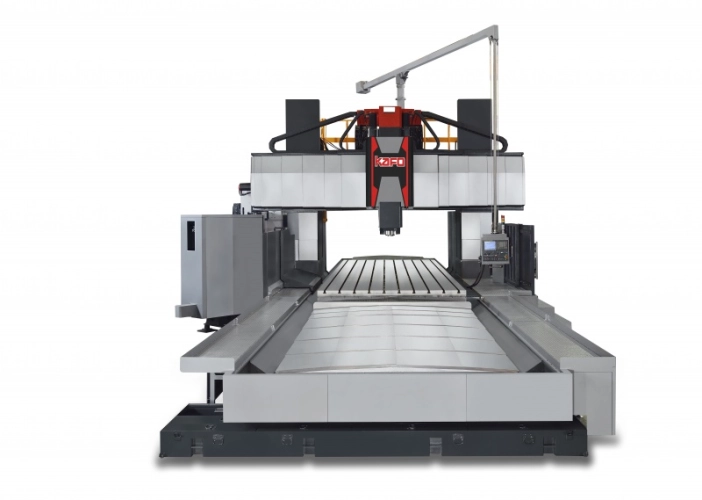

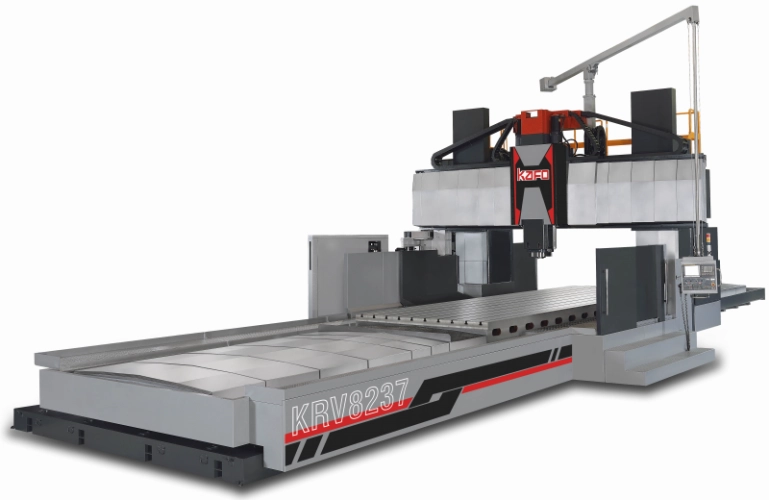

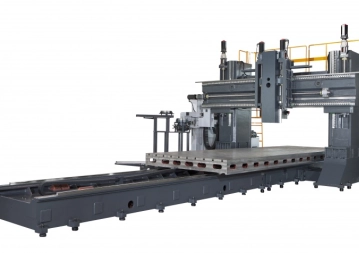

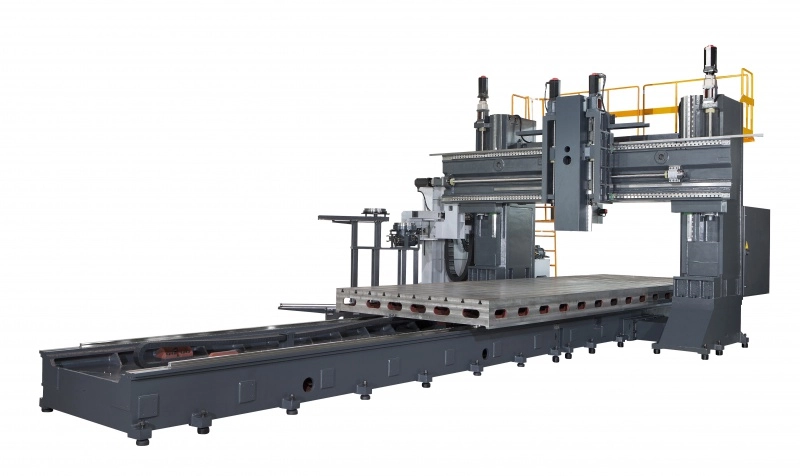

Portálová obráběcí centra s pohybujícím se příčníkem s vysokým obráběcím výkonem pro náročné požadavky obrábění.

Tato řada je speciálně navržená s vysoce pevnou konstrukcí, maximální tuhostí a výsuvným smykadlem pro těžké obrábění.
Obráběcí proces lze zdokonalit pomocí automatické hlavy.
Automatická výměna nástrojů je možná ve vertikální a horizontální poloze.
Silové vřeteno je vybaveno automatickou převodovkou pro dosažení vysokého kroutícího momentu pro těžké obrábění přesných dílců s vynikající kvalitou a přesností.

Nezávazně poptat
Velikost stolu 6 000 x 3 000 mm
Rozjezdy X/Y/Z 6 200/4 200/1 100 mm
Rozjezdy W 1 000 (1 700) mm
Hmotnost stroje 78 000 kg

S takto vybaveným strojem lze opracovávat rozměrné dílce z 5-ti stran a tím docílit vysoké efektivity obrábění, proto je tento stroj dokonalým partnerem pro Vaše obrábění.

Přednosti:

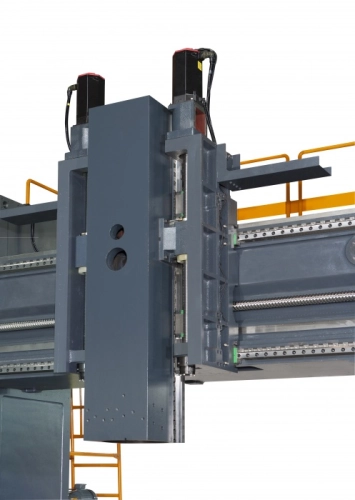

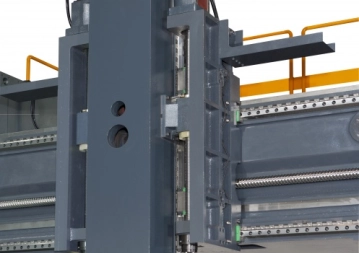

  • Pohybující se příčník v ose Z s výsuvným smykadlem (osa W).
  • Volitelná změna automatické hlavy.

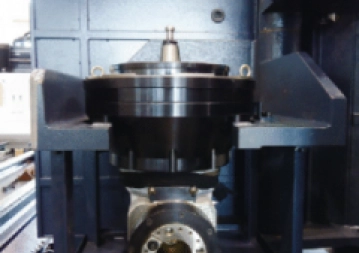

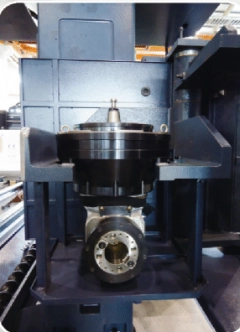

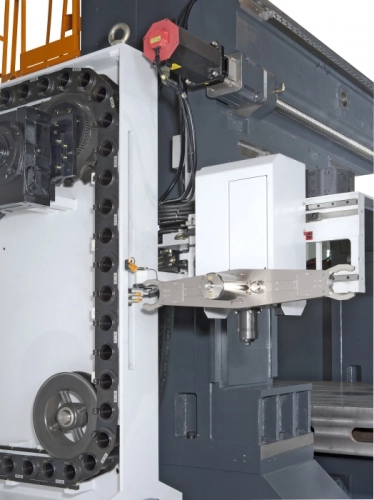

  • Automatický výměník pro nástrojové hlavy je chráněný proti nečistotám a třískám.

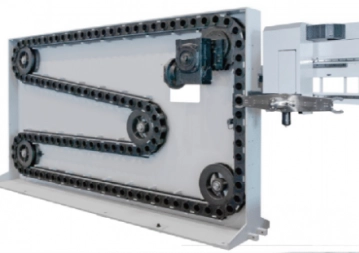

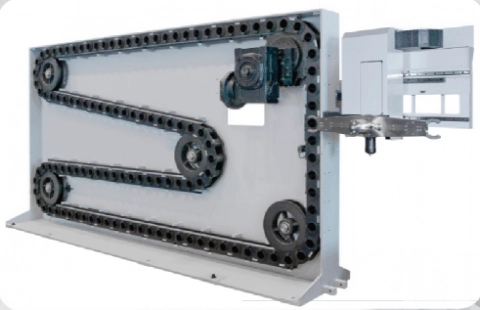

  • Volitelná změna zásobníku nástrojů až pro 120 pozic (max. ø 215 mm, délka 400 mm).

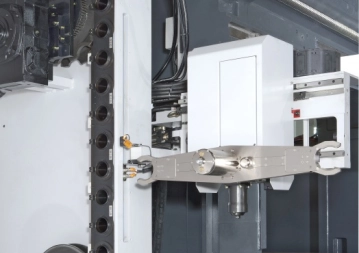

  • Automatická výměna nástroje může být provedena ve vertikální nebo horizontální poloze.
Pojezdy
Osa Xmm6 200
Osa Ymm4 200
Osa Zmm900 (1 100)
Vzdálenost čela vřetena od stolumm150 ~ 1 750 (2 650)
Vzdálenost mezi dvěma sloupymm3 700
Osa Wmm1 000 (1 700)
Rychloposuv v osách X/Y/Z/Wm/min.20/20/20/3
Pracovní posuv v osách X/Y/Z/Wm/min.10/10/10/3
Vřeteno
Kužel vřeteneISO 50 / BT 50
Pohon vřeteneelektrovřeteno
Otáčky vřetenemin-16,000 (8,000)
Výkon motoru vřetenekW37 / 45
Průměr ložisek vřetenemm100
Pracovní stůl
Rozměr stolumm6 000 x 3 000
Maximální zatížení stolukg30 000
Šířka, rozteč a počet T drážekmm28 x 250 x 12
Přesnost najetí
Přesnost polohovánímm± 0,015
Opakovatelná přesnostmm± 0,003
Výměník nástrojů
Typramenový
Počet nástrojůks40 (60; 90; 120)
Maximální délka nástrojemm400
Maximální průměr nástroje / přes pozicimm125 / 215
Maximální hmotnost nástrojekg20

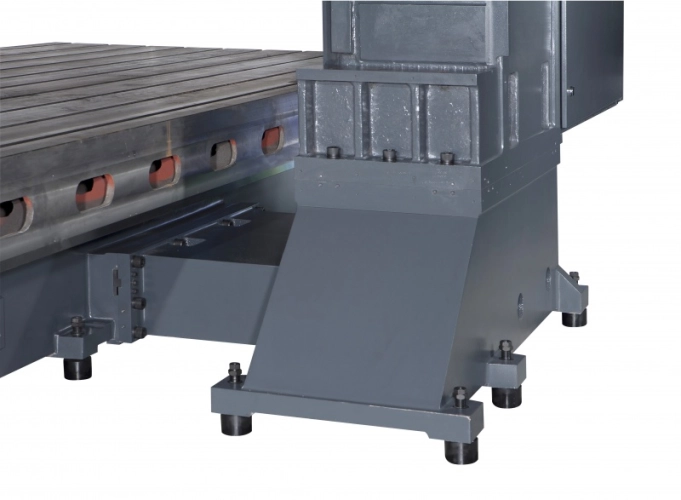

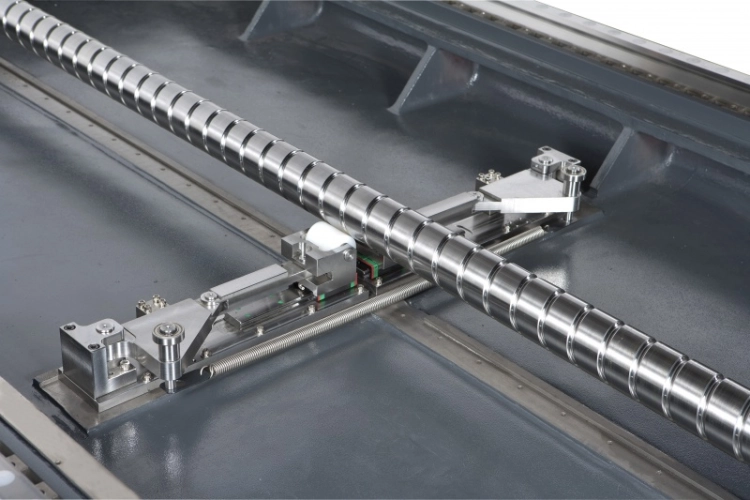

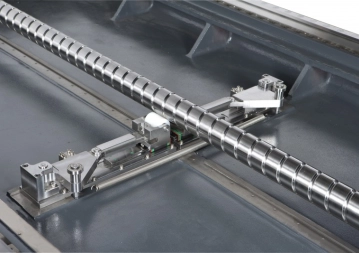

Konstrukce stroje
Materiál základny strojelitina
Vedení v osách X / Ylineární
Vedení v ose Zlineární
Vedení v ose Wlineární
Napájení a náplně stroje
Celkový příkonkVA65
Pracovní tlak vzduchubar6
Údaje stroje
Šířka (z pohledu obsluhy)mm17 015
Hloubkamm7 980
Výškamm5 850
Hmotnostkg78 000

Standardní výbava


řídící systém FANUC 0i-MF Plus
automatický zásobník na 60 nástrojů
vřeteno chlazené olejem
ofuk vřetena vzduchem
oplach vřetena
centrální systém automatického mazání
systém chlazení a oplachu třísek
přímé závitování
částečné zakrytování stroje
dvojítý podélný šroubový dopravník třísek
článkový dopravník třísek
olejový skimmer
výměník tepla pro elektrickou skříň
automatické vypnutí
ethernetové rozhraní RS232
polohovatelný řídící panel
ruční kolečko MPG
vzduchová pistole
oplachová pistole
polohovací šrouby a bloky
výkonné osvětlení pracovního prostoru
signalizační světla
stroj dle CE normy

Volitelná výbava


Řídící systém
HEIDENHAIN TNC 620 / 640
FANUC 31i-MB
SIEMENS 828D / 840D sl
MITSUBISHI
Automatický zásobník nástrojů (vertikální pozice)
90 nástrojů
120 nástrojů
Automatický zásobník nástrojů (vertikální a horizontální pozice)
90 nástrojů
120 nástrojů
Vřeteno
silové vřeteno 4,000 min-1, převodovka
zvýšení výkonu motoru vřetena na 30/37 kW
Chladicí kapalina CTS
chlazení středem vřetene o tlaku 20 bar
chlazení středem vřetene o tlaku 30 bar
chlazení středem vřetene o tlaku 50 bar
chlazení středem vřetene o tlaku 70 bar
Systém odvodu třísek
dopravník třísek (škrabkový typ)
dopravník třísek (dvojítý pásový typ)
jednotka odsávání olejové mlhy
Měřicí systém - sondy
automatická nástrojová sonda RENISHAW
automatická obrobková sonda RENISHAW
automatická nástrojová sonda BLUM
automatická obrobková sonda BLUM

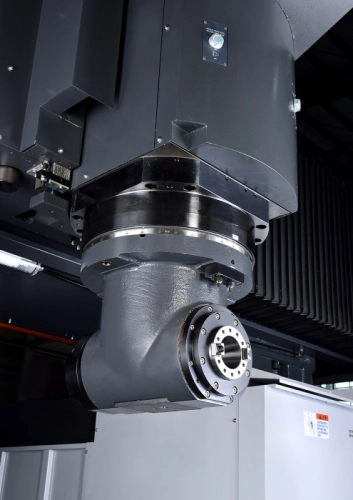

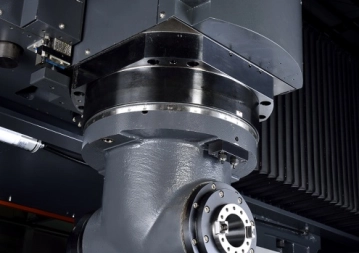

Frézovací hlava (automatická hlava a výměna nástrojů / indexování)
90° frézovací hlava 4,500 min-1 (5° indexace) - vyžaduje V/H pozici ATC pro automatickou výměnu nástrojů
90° frézovací hlava 4,500 min-1 (1° indexace) - vyžaduje V/H pozici ATC pro automatickou výměnu nástrojů
2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 5° indexace/ C-axis 0° ~ 359°, A-axis +/-110°)
2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 1° + 5° Indexing/ C-axis 0° ~ 359°, A-axis +/-110°)
2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 1° + 1° Indexing/ C-axis 0° ~ 355°, A-axis +/-110°)
CTS funkce příprava pro 90° / 2-osé frézovací hlavy včetně spojovací system max. 20 bar )
automatická prodlužovací hlava, 550 mm

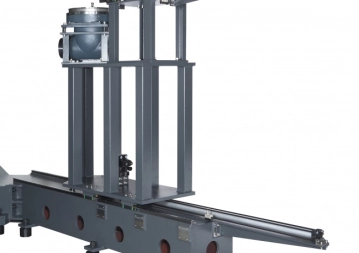

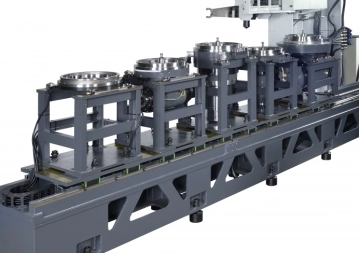

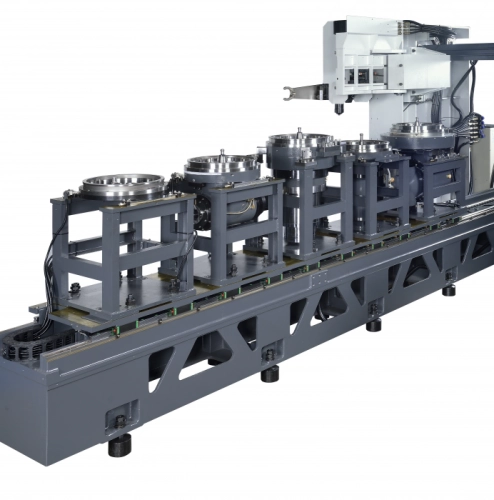

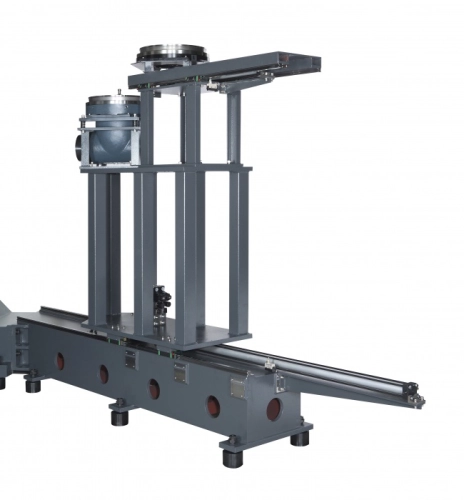

automatický měnič hlavy - zakladač na 2 hlavy
automatický měnič hlavy - zakladač na 3 hlavy
Ostatní
přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z
klimatizační jednotka pro elektrickou skříň
příprava pro otočný stůl (4.osa)
příprava pro sklopně otočný stůl (4 + 1 osa)
otočný stůl (4.osa)
plné krytování - pro potřeby CTS
zvýšení pojezdu osy Z
