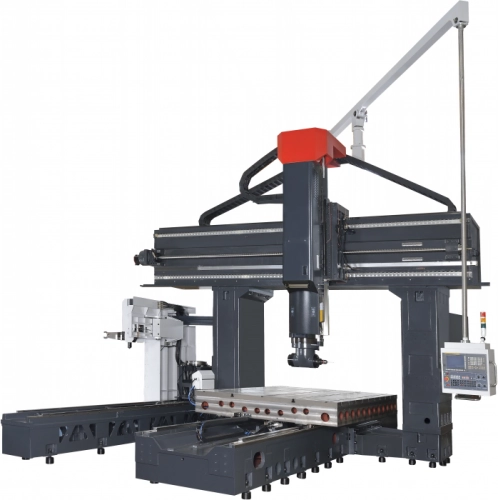

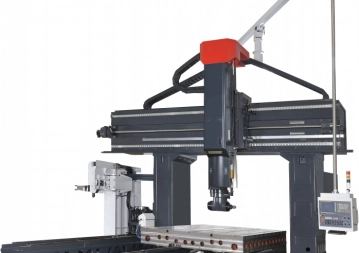

Velká 3 až 5-ti osá portálová centra s vysokým obráběcím výkonem pro náročné požadavky obrábění.

Tato řada je speciálně navržená s vysoce pevnou konstrukcí, maximální tuhostí a pomocí automaticky vyměnitelných hlav je možné kompletně opracovat rozměrné dílce na jedno upnutí.
Automatická výměna nástrojů je možná ve vertikální a horizontální poloze.

Nezávazně poptat
Velikost stolu 4 000 x 2 600 mm
Rozjezdy X/Y/Z 4 100/4 000/1 100 mm
Upínací kužel ISO 50
Hmotnost stroje 49 000 kg

Silové vřeteno je vybaveno automatickou převodovkou pro dosažení vysokého kroutícího momentu pro těžké obrábění přesných dílců s vynikající kvalitou a přesností.
S takto vybaveným strojem lze opracovávat rozměrné dílce z 5-ti stran a tím docílit vysoké efektivity obrábění, proto je tento stroj dokonalým partnerem pro Vaše obrábění.

Přednosti:

  • Volitelná změna automatické hlavy.
  • Automatický výměník pro nástrojové hlavy je chráněný proti nečistotám a třískám.
  • Volitelná změna zásobníku nástrojů až pro 120 pozic (max. ø 215 mm, délka 400 mm).
  • Automatická výměna nástroje může být provedena ve vertikální nebo horizontální poloze.
Pojezdy
Osa Xmm4 100
Osa Ymm4 000
Osa Zmm1 100 (1 300)
Rychloposuv v osách X/Y/Zm/min.15/20/15
Pracovní posuv v osách X/Y/Zm/min.10
Vzdálenost čela vřetena od stolumm200 ~ 1 300
Vzdálenost mezi dvěma sloupymm3 200
Vřeteno
Kužel vřeteneISO 50 / BT 50
Pohon vřetenepřevodovka
Otáčky vřetenemin-16,000 (4,000)
Výkon motoru vřetenekW22 / 26
Výkon motoru vřetene (volitelně)kW(30 / 37)
Průměr ložisek vřetenemm100
Pracovní stůl
Rozměr stolumm4 000 x 2 600
Maximální zatížení stolukg18 000
Šířka, rozteč a počet T drážekmm28 x 200 x 10
Přesnost najetí
Přesnost polohovánímm± 0,015
Opakovatelná přesnostmm± 0,003
Výměník nástrojů
Typramenový
Počet nástrojůks30 (40; 60)
Maximální délka nástrojemm400
Maximální průměr nástroje / přes pozicimm125 / 215
Maximální hmotnost nástrojekg20
Konstrukce stroje
Materiál základny strojelitina
Vedení v osách X / Ylineární
Vedení v ose Zkluzné
Napájení a náplně stroje
Celkový příkonkVA45
Pracovní tlak vzduchubar6
Údaje stroje
Šířka (z pohledu obsluhy)mm10 650
Hloubkamm7 860
Výškamm5 350
Hmotnostkg49 000

Standardní výbava


řídící systém FANUC 0i-MF Plus
automatický zásobník na 30 nástrojů
vřeteno chlazené olejem
ofuk vřetena vzduchem
oplach vřetena
centrální systém automatického mazání
systém chlazení a oplachu třísek
přímé závitování

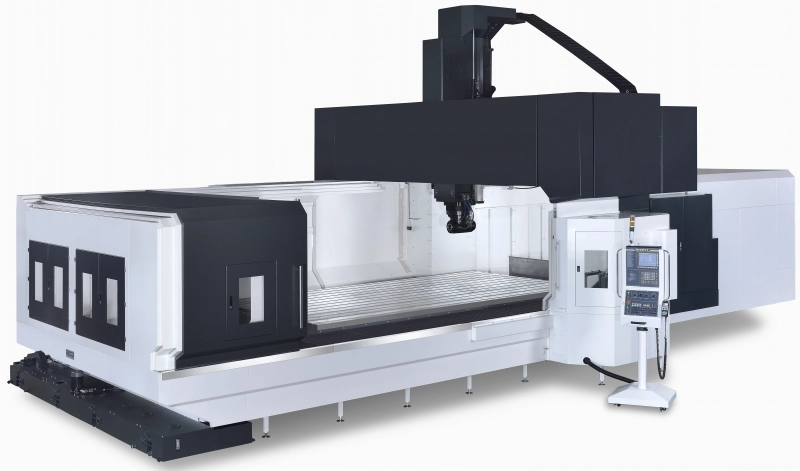

částečné zakrytování stroje
dvojítý podélný šroubový dopravník třísek
článkový dopravník třísek
olejový skimmer
výměník tepla pro elektrickou skříň
automatické vypnutí
ethernetové rozhraní RS232
polohovatelný řídící panel
ruční kolečko MPG
vzduchová pistole
oplachová pistole
polohovací šrouby a bloky
výkonné osvětlení pracovního prostoru
signalizační světla
stroj dle CE normy

Volitelná výbava


Řídící systém
HEIDENHAIN TNC 620 / 640
FANUC 31i-MB
SIEMENS 828D / 840D sl
MITSUBISHI
Automatický zásobník nástrojů (vertikální pozice)
40 nástrojů
60 nástrojů
Automatický zásobník nástrojů (vertikální a horizontální pozice)
40 nástrojů
60 nástrojů
90 nástrojů
120 nástrojů
Vřeteno
vysokorychlostní vřeteno 10,000 min-1, přímý pohon
zvýšení výkonu motoru vřetena na 26/30 kW
zvýšení výkonu motoru vřetena na 30/37 kW
Chladicí kapalina CTS
chlazení středem vřetene o tlaku 20 bar
chlazení středem vřetene o tlaku 30 bar
chlazení středem vřetene o tlaku 50 bar
chlazení středem vřetene o tlaku 70 bar
Systém odvodu třísek
dopravník třísek (škrabkový typ)
dopravník třísek (dvojítý pásový typ)
jednotka odsávání olejové mlhy
Měřicí systém - sondy
automatická nástrojová sonda RENISHAW
automatická obrobková sonda RENISHAW
automatická nástrojová sonda BLUM
automatická obrobková sonda BLUM
Frézovací hlava (automatická hlava a výměna nástrojů / indexování)

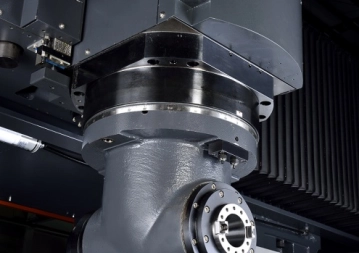

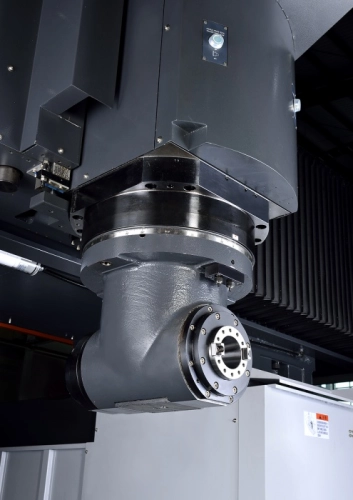

90° frézovací hlava 4,500 min-1 (5° indexace) - vyžaduje V/H pozici ATC pro automatickou výměnu nástrojů
90° frézovací hlava 4,500 min-1 (1° indexace) - vyžaduje V/H pozici ATC pro automatickou výměnu nástrojů

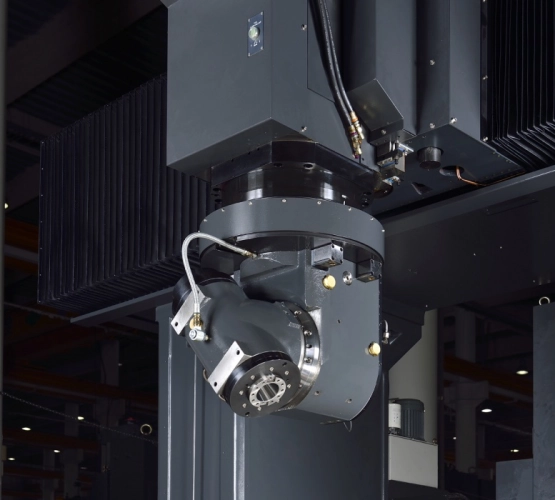

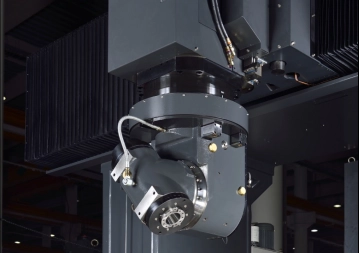

2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 5° indexace/ C-axis 0° ~ 359°, A-axis +/-110°)
2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 1° + 5° Indexing/ C-axis 0° ~ 359°, A-axis +/-110°)
2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 1° + 1° Indexing/ C-axis 0° ~ 355°, A-axis +/-110°)
CTS funkce příprava pro 90° / 2-osé frézovací hlavy včetně spojovací system max. 20 bar )
automatická prodlužovací hlava, 550 mm

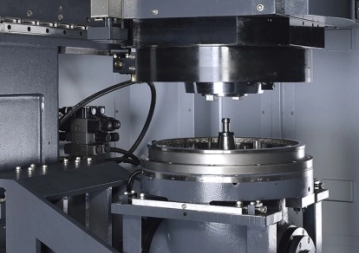

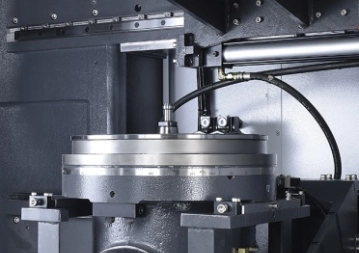

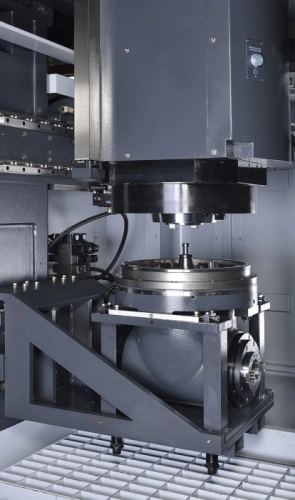

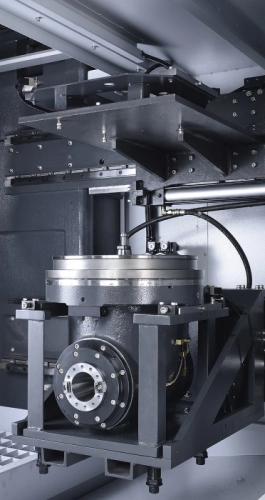

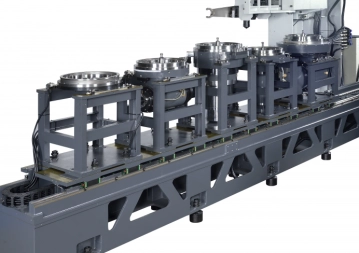

automatický měnič hlavy - zakladač na 2 hlavy
automatický měnič hlavy - zakladač na 3 hlavy
Ostatní
přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z
klimatizační jednotka pro elektrickou skříň
příprava pro otočný stůl (4.osa)
příprava pro sklopně otočný stůl (4 + 1 osa)
otočný stůl (4.osa)
plné krytování - pro potřeby CTS
zvýšení pojezdu osy Z
