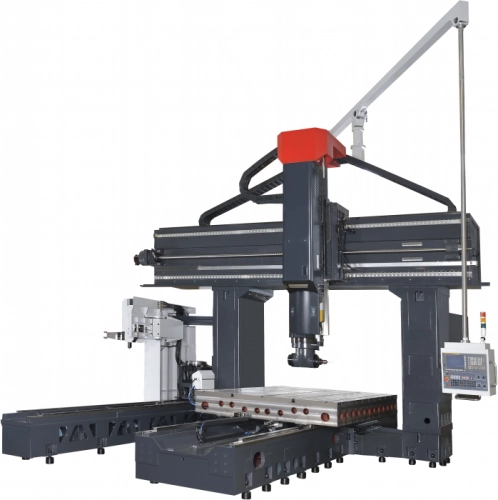

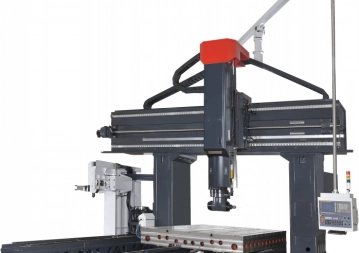

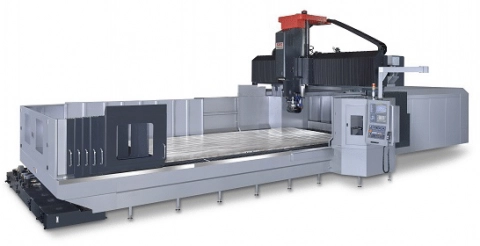

Velká 3 až 5-ti osá portálová centra s vysokým obráběcím výkonem pro náročné požadavky obrábění.
Tato řada je speciálně navržená s vysoce pevnou konstrukcí, maximální tuhostí a pomocí automaticky vyměnitelných hlav je možné kompletně opracovat rozměrné dílce na jedno upnutí.
Automatická výměna nástrojů je možná ve vertikální a horizontální poloze.
Velikost stolu | 8 000 x 2 100 mm |
---|---|
Rozjezdy X/Y/Z | 8 100/2 700/1 100 mm |
Upínací kužel | ISO 50 |
Hmotnost stroje | 71 500 kg |
Silové vřeteno je vybaveno automatickou převodovkou pro dosažení vysokého kroutícího momentu pro těžké obrábění přesných dílců s vynikající kvalitou a přesností.
S takto vybaveným strojem lze opracovávat rozměrné dílce z 5-ti stran a tím docílit vysoké efektivity obrábění, proto je tento stroj dokonalým partnerem pro Vaše obrábění.
Pojezdy | ||
---|---|---|
Osa X | mm | 8 100 |
Osa Y | mm | 2 700 |
Osa Z | mm | 1 100 (1 300) |
Rychloposuv v osách X/Y/Z | m/min. | 10/20/15 |
Pracovní posuv v osách X/Y/Z | m/min. | 10 |
Vzdálenost čela vřetena od stolu | mm | 200 ~ 1 300 |
Vzdálenost mezi dvěma sloupy | mm | 2 300 |
Vřeteno | ||
Kužel vřetene | ISO 50 / BT 50 | |
Pohon vřetene | převodovka | |
Otáčky vřetene | min-1 | 6,000 (4,000) |
Výkon motoru vřetene | kW | 22 / 26 |
Výkon motoru vřetene (volitelně) | kW | (30 / 37) |
Průměr ložisek vřetene | mm | 100 |
Pracovní stůl | ||
Rozměr stolu | mm | 8 000 x 2 100 |
Maximální zatížení stolu | kg | 26 000 |
Šířka, rozteč a počet T drážek | mm | 28 x 200 x 10 |
Přesnost najetí | ||
Přesnost polohování | mm | ± 0,015 |
Opakovatelná přesnost | mm | ± 0,003 |
Výměník nástrojů | ||
Typ | ramenový | |
Počet nástrojů | ks | 30 (40; 60) |
Maximální délka nástroje | mm | 400 |
Maximální průměr nástroje / přes pozici | mm | 125 / 215 |
Maximální hmotnost nástroje | kg | 20 |
Konstrukce stroje | ||
Materiál základny stroje | litina | |
Vedení v osách X / Y | lineární | |
Vedení v ose Z | kluzné | |
Napájení a náplně stroje | ||
Celkový příkon | kVA | 45 |
Pracovní tlak vzduchu | bar | 6 |
Údaje stroje | ||
Šířka (z pohledu obsluhy) | mm | 18 680 |
Hloubka | mm | 6 920 |
Výška | mm | 5 350 |
Hmotnost | kg | 71 500 |
řídící systém FANUC 0i-MF Plus |
automatický zásobník na 30 nástrojů |
vřeteno chlazené olejem |
ofuk vřetena vzduchem |
oplach vřetena |
centrální systém automatického mazání |
systém chlazení a oplachu třísek |
přímé závitování |
částečné zakrytování stroje |
dvojítý podélný šroubový dopravník třísek |
článkový dopravník třísek |
olejový skimmer |
výměník tepla pro elektrickou skříň |
automatické vypnutí |
ethernetové rozhraní RS232 |
polohovatelný řídící panel |
ruční kolečko MPG |
vzduchová pistole |
oplachová pistole |
polohovací šrouby a bloky |
výkonné osvětlení pracovního prostoru |
signalizační světla |
stroj dle CE normy |
Řídící systém |
HEIDENHAIN TNC 620 / 640 |
FANUC 31i-MB |
SIEMENS 828D / 840D sl |
MITSUBISHI |
Automatický zásobník nástrojů (vertikální pozice) |
40 nástrojů |
60 nástrojů |
Automatický zásobník nástrojů (vertikální a horizontální pozice) |
40 nástrojů |
60 nástrojů |
90 nástrojů |
120 nástrojů |
Vřeteno |
vysokorychlostní vřeteno 10,000 min-1, přímý pohon |
zvýšení výkonu motoru vřetena na 26/30 kW |
zvýšení výkonu motoru vřetena na 30/37 kW |
Chladicí kapalina CTS |
chlazení středem vřetene o tlaku 20 bar |
chlazení středem vřetene o tlaku 30 bar |
chlazení středem vřetene o tlaku 50 bar |
chlazení středem vřetene o tlaku 70 bar |
Systém odvodu třísek |
dopravník třísek (škrabkový typ) |
dopravník třísek (dvojítý pásový typ) |
jednotka odsávání olejové mlhy |
Měřicí systém - sondy |
automatická nástrojová sonda RENISHAW |
automatická obrobková sonda RENISHAW |
automatická nástrojová sonda BLUM |
automatická obrobková sonda BLUM |
Frézovací hlava (automatická hlava a výměna nástrojů / indexování) |

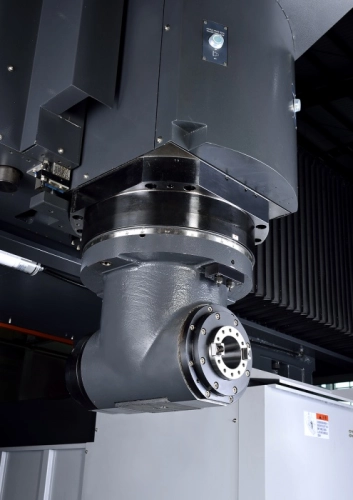

90° frézovací hlava 4,500 min-1 (5° indexace) - vyžaduje V/H pozici ATC pro automatickou výměnu nástrojů |
90° frézovací hlava 4,500 min-1 (1° indexace) - vyžaduje V/H pozici ATC pro automatickou výměnu nástrojů |

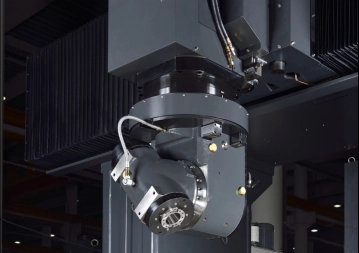

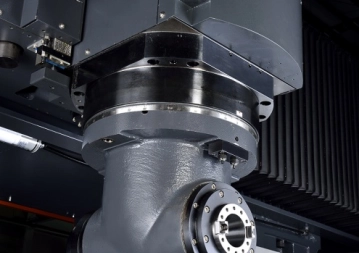

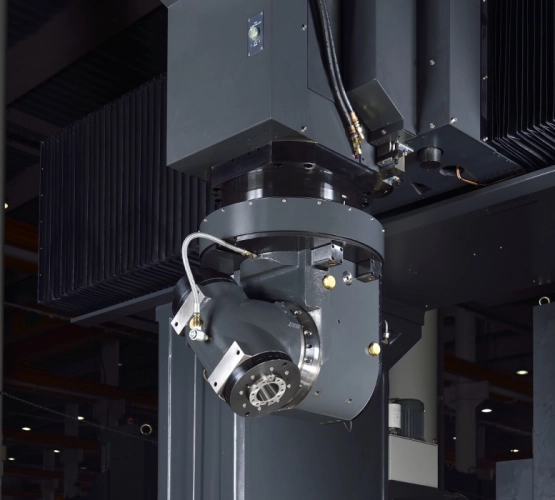

2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 5° indexace/ C-axis 0° ~ 359°, A-axis +/-110°) |
2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 1° + 5° Indexing/ C-axis 0° ~ 359°, A-axis +/-110°) |
2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 1° + 1° Indexing/ C-axis 0° ~ 355°, A-axis +/-110°) |
CTS funkce příprava pro 90° / 2-osé frézovací hlavy včetně spojovací system max. 20 bar ) |
automatická prodlužovací hlava, 550 mm |

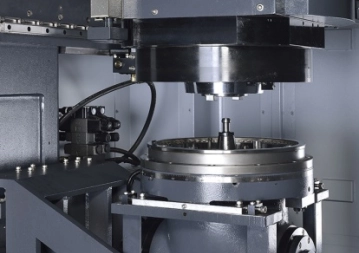

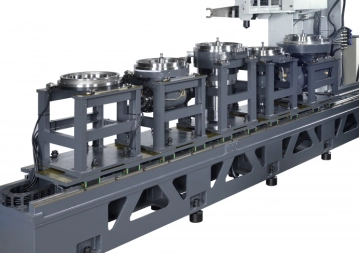

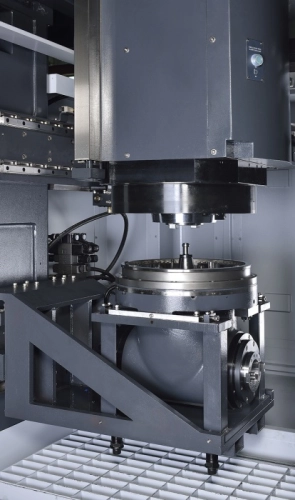

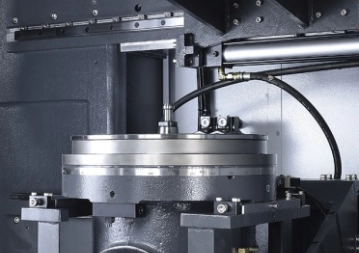

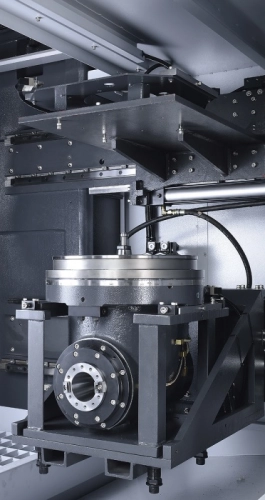

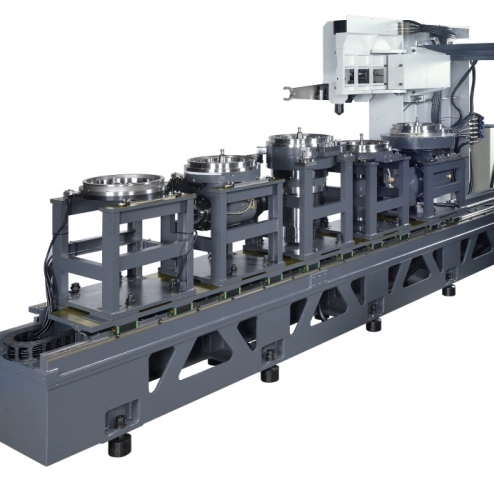

automatický měnič hlavy - zakladač na 2 hlavy |
automatický měnič hlavy - zakladač na 3 hlavy |
Ostatní |
přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
klimatizační jednotka pro elektrickou skříň |
příprava pro otočný stůl (4.osa) |
příprava pro sklopně otočný stůl (4 + 1 osa) |
otočný stůl (4.osa) |
plné krytování - pro potřeby CTS |
zvýšení pojezdu osy Z |
