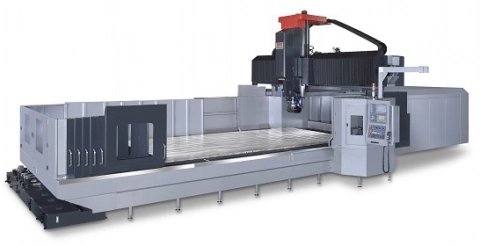

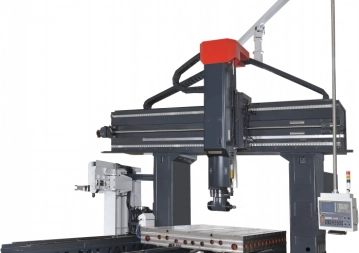

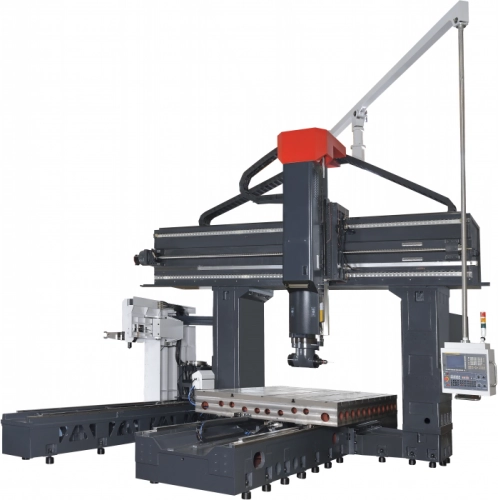

RV - 8142
Velká 3 až 5-ti osá portálová centra s vysokým obráběcím výkonem pro náročné požadavky obrábění.
Tato řada je speciálně navržená s vysoce pevnou konstrukcí, maximální tuhostí a pomocí automaticky vyměnitelných hlav je možné kompletně opracovat rozměrné dílce na jedno upnutí.
Automatická výměna nástrojů je možná ve vertikální a horizontální poloze.
| Velikost stolu | 8 000 x 3 200 mm |
|---|---|
| Rozjezdy X/Y/Z | 8 100/4 200/1 100 mm |
| Upínací kužel | ISO 50 |
| Hmotnost stroje | 92 500 kg |
Silové vřeteno je vybaveno automatickou převodovkou pro dosažení vysokého kroutícího momentu pro těžké obrábění přesných dílců s vynikající kvalitou a přesností.
S takto vybaveným strojem lze opracovávat rozměrné dílce z 5-ti stran a tím docílit vysoké efektivity obrábění, proto je tento stroj dokonalým partnerem pro Vaše obrábění.
Přednosti:
- Volitelná změna automatické hlavy.

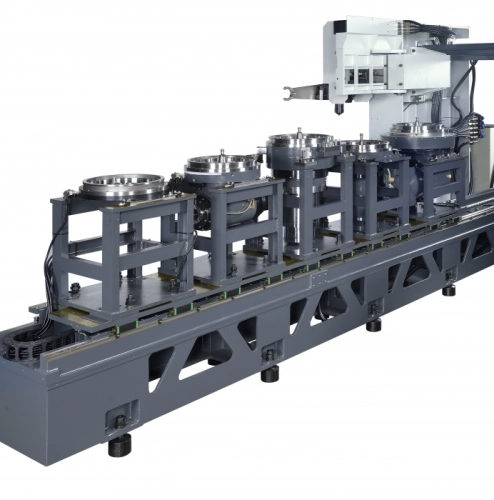

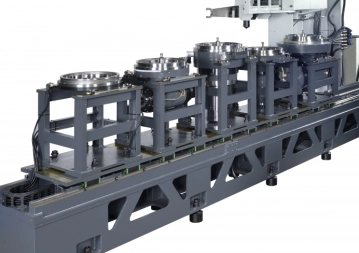

- Automatický výměník pro nástrojové hlavy je chráněný proti nečistotám a třískám.
- Volitelná změna zásobníku nástrojů až pro 120 pozic (max. ø 215 mm, délka 400 mm).
- Automatická výměna nástroje může být provedena ve vertikální nebo horizontální poloze.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 8 100 |
| Osa Y | mm | 4 200 |
| Osa Z | mm | 1 100 (1 300) |
| Rychloposuv v osách X/Y/Z | m/min. | 10/15/15 |
| Pracovní posuv v osách X/Y/Z | m/min. | 10 |
| Vzdálenost čela vřetena od stolu | mm | 200 ~ 1 300 |
| Vzdálenost mezi dvěma sloupy | mm | 3 750 |
| Vřeteno | ||
| Kužel vřetene | ISO 50 / BT 50 | |
| Pohon vřetene | převodovka | |
| Otáčky vřetene | min-1 | 6,000 (4,000) |
| Výkon motoru vřetene | kW | 22 / 26 |
| Výkon motoru vřetene (volitelně) | kW | (30 / 37) |
| Průměr ložisek vřetene | mm | 100 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 8 000 x 3 200 |
| Maximální zatížení stolu | kg | 26 000 |
| Šířka, rozteč a počet T drážek | mm | 28 x 200 x 15 |
| Přesnost najetí | ||
| Přesnost polohování | mm | ± 0,035 |
| Opakovatelná přesnost | mm | ± 0,003/300 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 30 (40; 60) |
| Maximální délka nástroje | mm | 400 |
| Maximální průměr nástroje / přes pozici | mm | 125 / 215 |
| Maximální hmotnost nástroje | kg | 20 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární | |
| Vedení v ose Z | kluzné | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 45 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 18 800 |
| Hloubka | mm | 8 070 |
| Výška | mm | 5 350 |
| Hmotnost | kg | 92 500 |
Standardní výbava
| řídící systém FANUC 0i-MF Plus |
| automatický zásobník na 30 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| přímé závitování |
| částečné zakrytování stroje |
| dvojítý podélný šroubový dopravník třísek |
| článkový dopravník třísek |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| HEIDENHAIN TNC 620 / 640 |
| FANUC 31i-MB |
| SIEMENS 828D / 840D sl |
| MITSUBISHI |
| Automatický zásobník nástrojů (vertikální pozice) |
| 40 nástrojů |
| 60 nástrojů |
| Automatický zásobník nástrojů (vertikální a horizontální pozice) |
| 40 nástrojů |
| 60 nástrojů |
| 90 nástrojů |
| 120 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 10,000 min-1, přímý pohon |
| zvýšení výkonu motoru vřetena na 26/30 kW |
| zvýšení výkonu motoru vřetena na 30/37 kW |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 20 bar |
| chlazení středem vřetene o tlaku 30 bar |
| chlazení středem vřetene o tlaku 50 bar |
| chlazení středem vřetene o tlaku 70 bar |
| Systém odvodu třísek |
| dopravník třísek (škrabkový typ) |
| dopravník třísek (dvojítý pásový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |

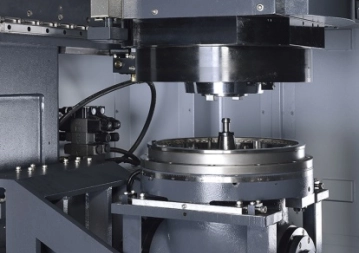

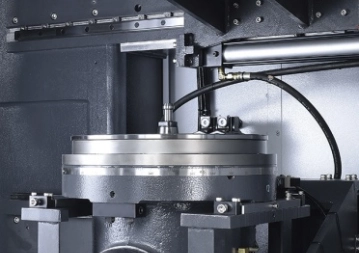

| Frézovací hlava (automatická hlava a výměna nástrojů / indexování) |

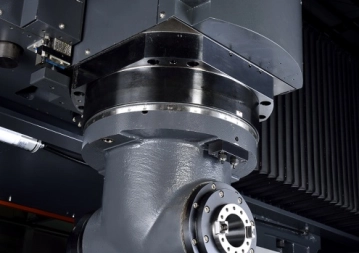

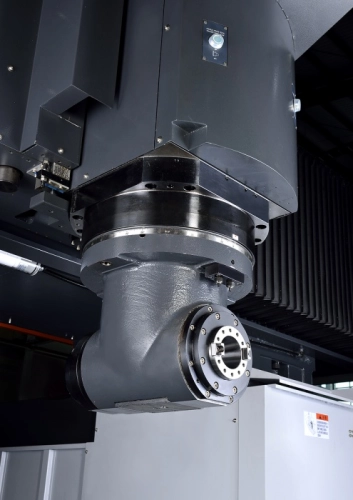

| 90° frézovací hlava 4,500 min-1 (5° indexace) - vyžaduje V/H pozici ATC pro automatickou výměnu nástrojů |
| 90° frézovací hlava 4,500 min-1 (1° indexace) - vyžaduje V/H pozici ATC pro automatickou výměnu nástrojů |

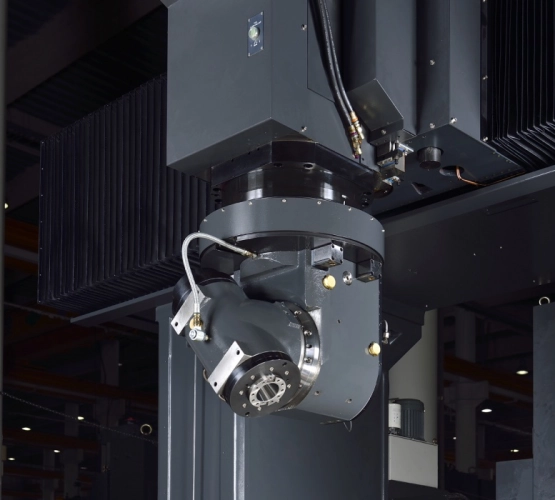

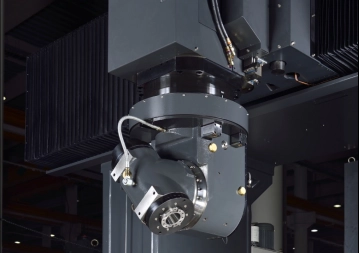

| 2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 5° indexace/ C-axis 0° ~ 359°, A-axis +/-110°) |
| 2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 1° + 5° Indexing/ C-axis 0° ~ 359°, A-axis +/-110°) |
| 2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 1° + 1° Indexing/ C-axis 0° ~ 355°, A-axis +/-110°) |
| CTS funkce příprava pro 90° / 2-osé frézovací hlavy včetně spojovací system max. 20 bar ) |
| automatická prodlužovací hlava, 550 mm |

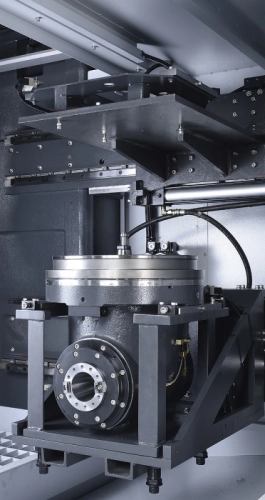

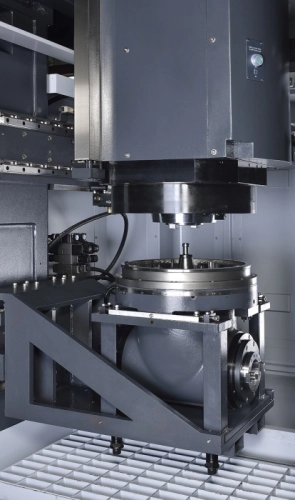

| automatický měnič hlavy - zakladač na 2 hlavy |
| automatický měnič hlavy - zakladač na 3 hlavy |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrickou skříň |
| příprava pro otočný stůl (4.osa) |
| příprava pro sklopně otočný stůl (4 + 1 osa) |
| otočný stůl (4.osa) |
| plné krytování - pro potřeby CTS |
| zvýšení pojezdu osy Z |
