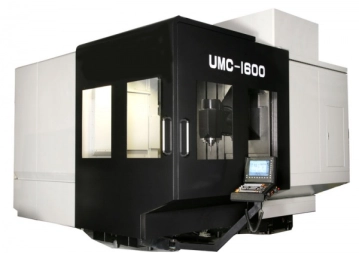

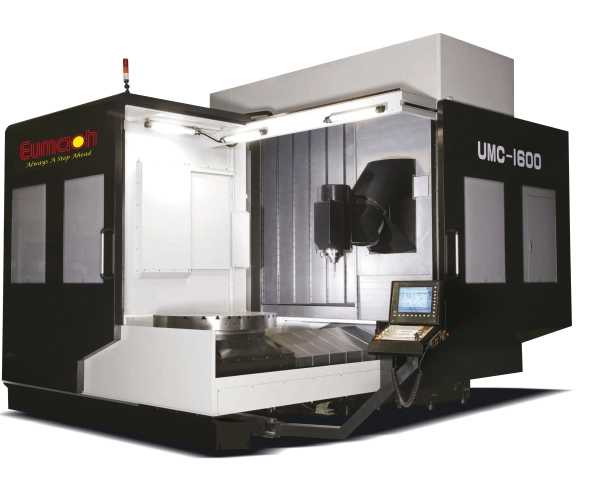

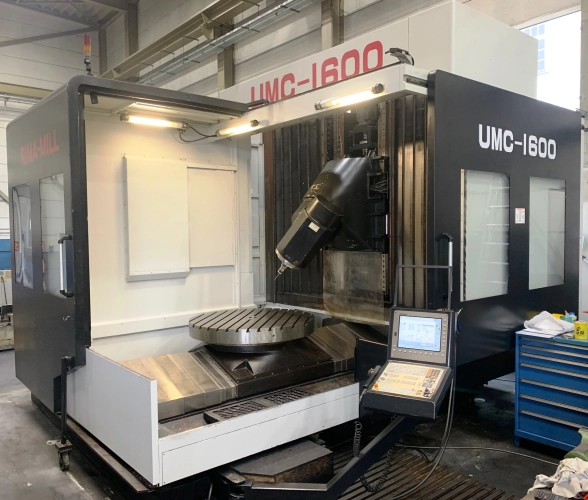

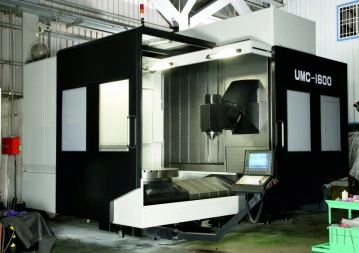

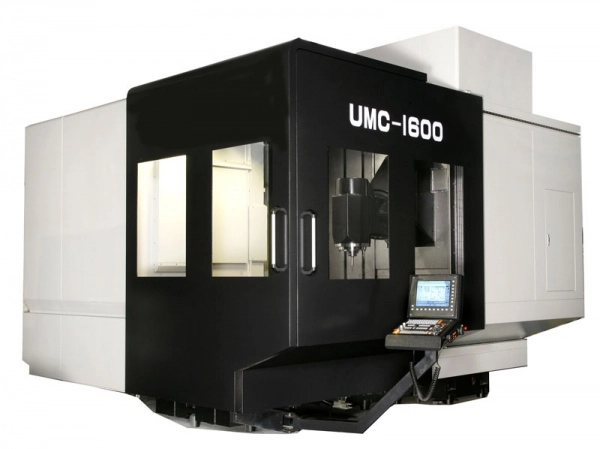

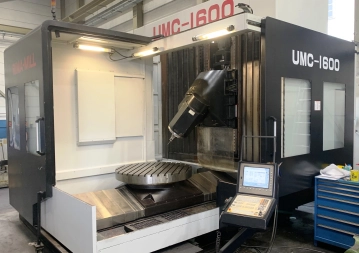

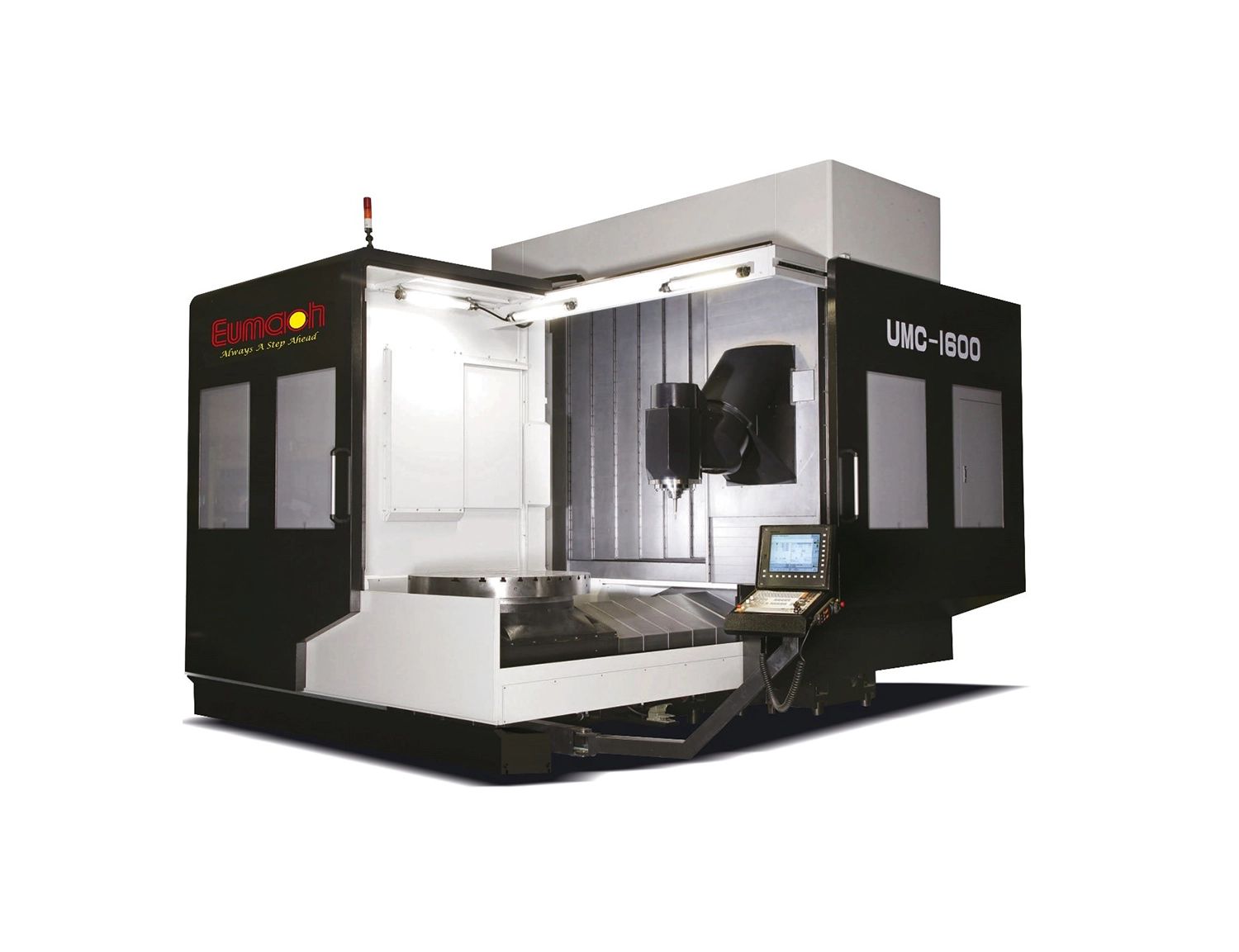

UMC-1600

Možnosti vřeten s výkonným motorem 30 až 76 kW, kroutícího momentu 128 Nm až 720 Nm s otáčkami 8 000 - 15 000 min^-1.
Patentovaná konstrukce 4 kluzných drah osy X s maximální tuhostí umožňující vysoce zátěžové obrábění.

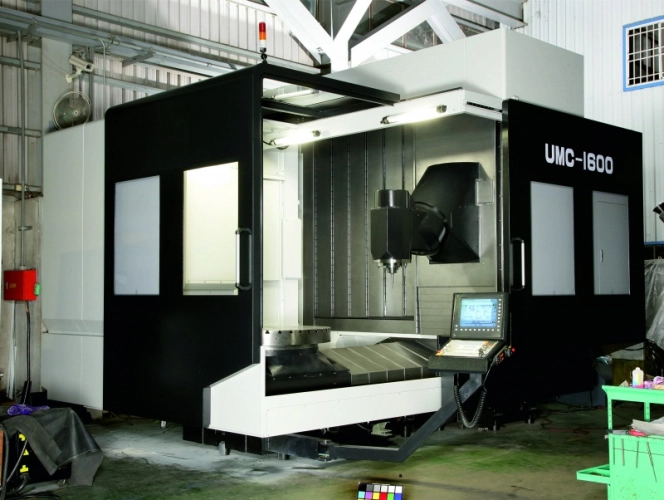

Posuvné přední a boční dveře s velmi širokým rozevřením umožňujícím snadné zakládání tvarovaných obrobků.

KULIČKOVÉ ŠROUBY
Vysoce přesné a tuhé kuličkové šrouby o průměru 55/55/63 mm na 3 osách poháněné výkonnými servomotory na střídavý proud a přímo propojené se spojkami přinášejí díky své přesnosti nejlepší výsledky při vysokorychlostním obrábění a při finišování.

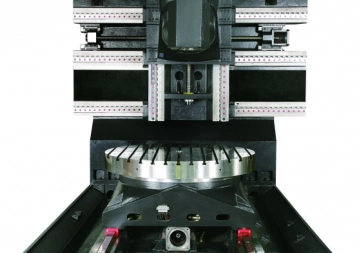

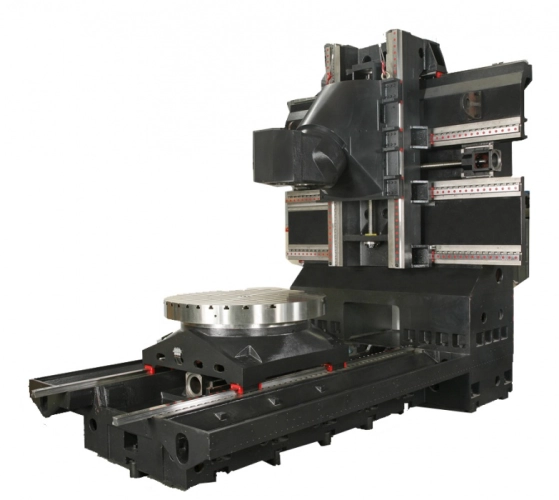

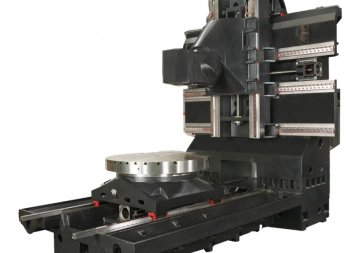

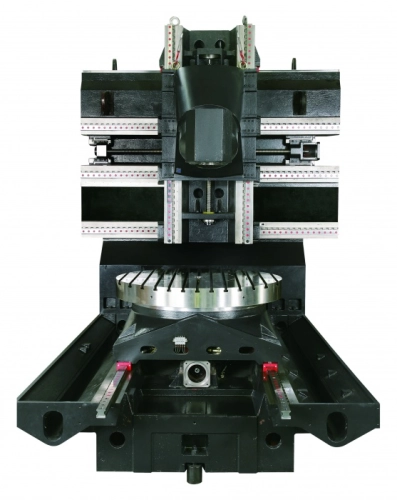

VÁLEČKOVÉ VODICÍ DRÁHY
Velmi tuhé a vysoce zatížitelné válečkové vodicí dráhy pro lineární pohyb ve 3 osách zajišťují nízkou startovní setrvačnost, nízké tření a velkou akceleraci, mají servopohon optimalizující rychlost a při požadavcích na vysokou řeznou rychlost zaručují okamžitou a přesnou reakci stroje, obzvlášť při rychlém najíždění do pozice a obrábění kontur.
Švýcarské vodicí dráhy Schneegerber s válečky šířky 55 mm:
Osa Z - 2 vodicí dráhy s 6 pojízdnými bloky
Osa X - 4 vodicí dráhy s 8 pojízdnými bloky
Osa Z - 2 vodicí dráhy se 4 pojízdnými bloky

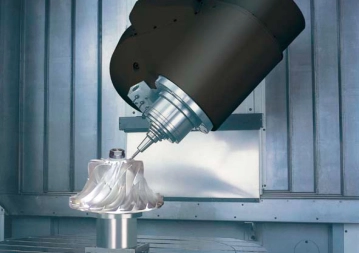

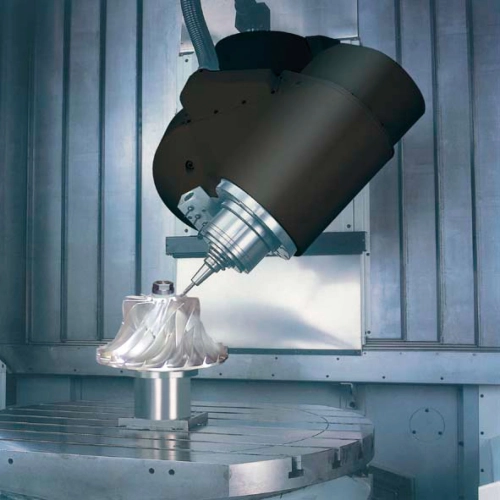

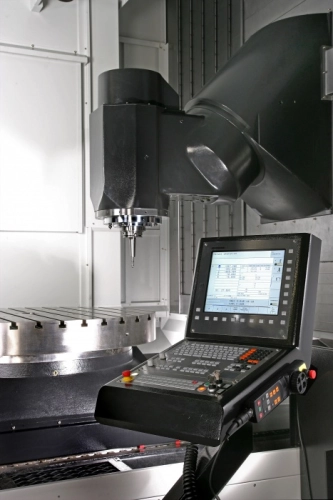

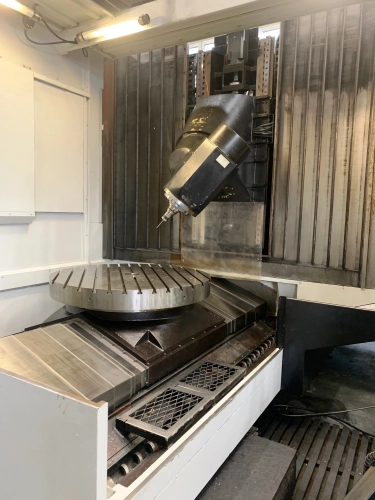

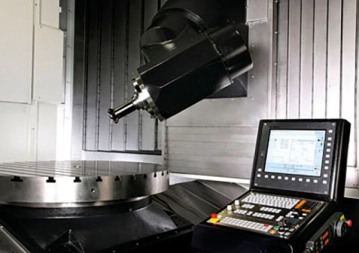

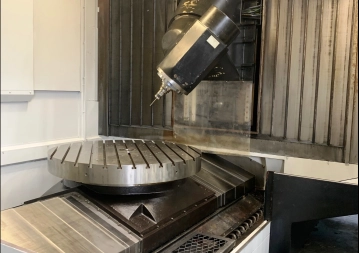

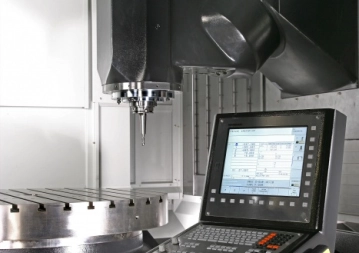

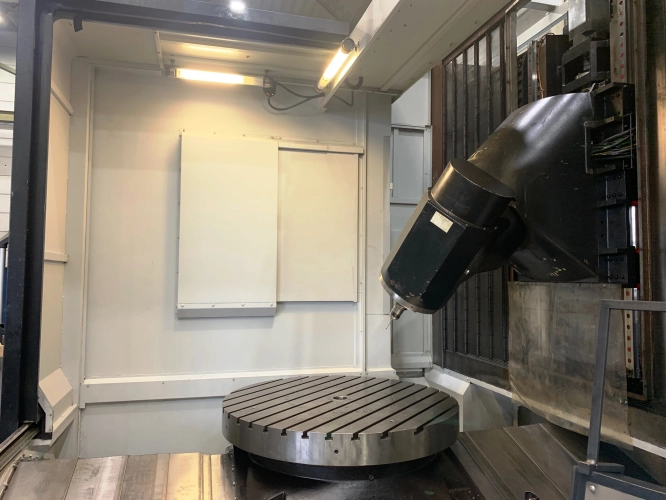

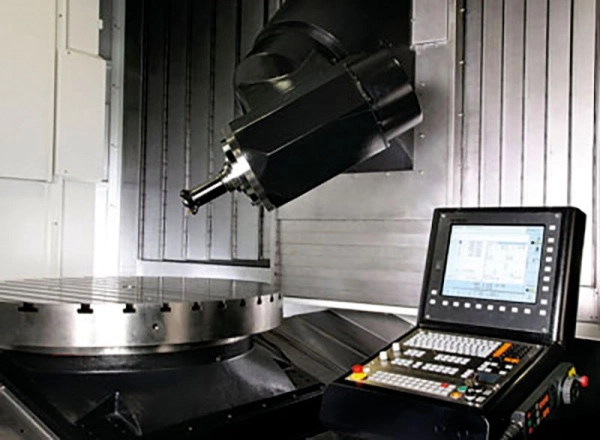

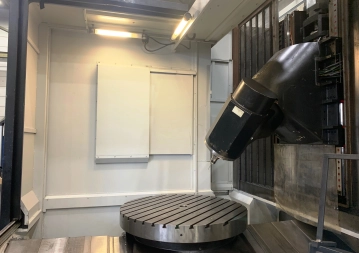

OSA B – INOVAČNÍ NAKLÁPĚCÍ FRÉZOVACÍ HLAVA
Naklápěcí frézovací hlavu s kontinuálním pohybem řídí nejmodernější momentový motor. Zaručuje maximální dynamiku a linearitu pohybu a protože neobsahuje tradiční mechanické kinematické součásti, dosahuje při finišování povrchů mnohem vyšších výkonů. K dosažení maximální přesnosti má zabudovaný systém přímého načítání pomocí vysoce přesného úhlového kodéru.

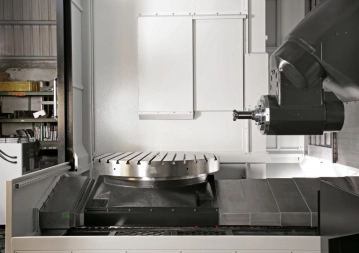

Jakožto řízená osa B se naklápěcí hlava nastaví z vertikálního na horizontální obrábění během několika sekund.

Plně automatické indexování z vertikální do horizontální pozice po 0,001 pomocí momentového motoru přináší obsluze nebývalou flexibilitu a nové možnosti: vícestranné obrábění bez přestavování obrobku, výroba složitých dílů v jediném nastavení, pětistranné obrábění bez dalšího upínání.

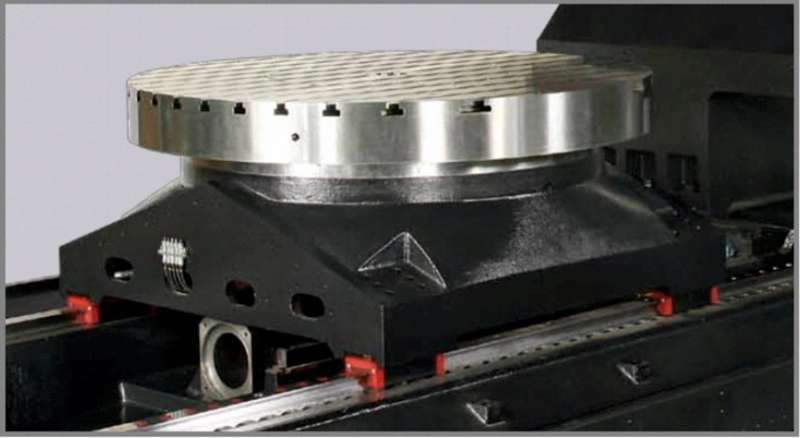

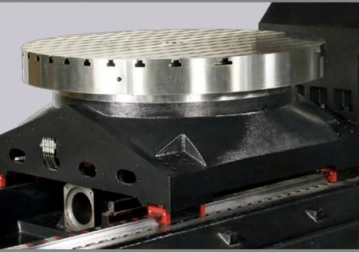

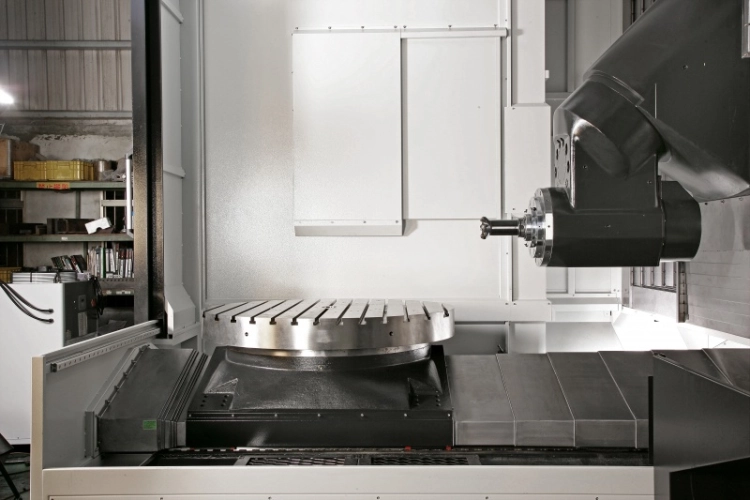

OSA C – ODOLNÝ CNC ROTAČNÍ STŮL
STANDARD:
Průměr 1 320 mm a nosnost 4 000 kg, pohon servomotorem s indexací 0,001° pomocí vysoce přesného šnekového kola, nastavování do pozice hydraulickým válcem, součástí je vysoce přesný rotační kodér.
VOLITELNĚ:
Rotační stůl o průměru 1 320 mm poháněný momentovým motorem s maximální rychlostí rotace 30 ot/min, největším krouticím momentem 3 940 Nm, brzdicím momentem 10 000 Nm, nosností 4 000 kg, přesností pozice a opakovatelnosti ±5“ nebo ±2.5“, německá výroba!
